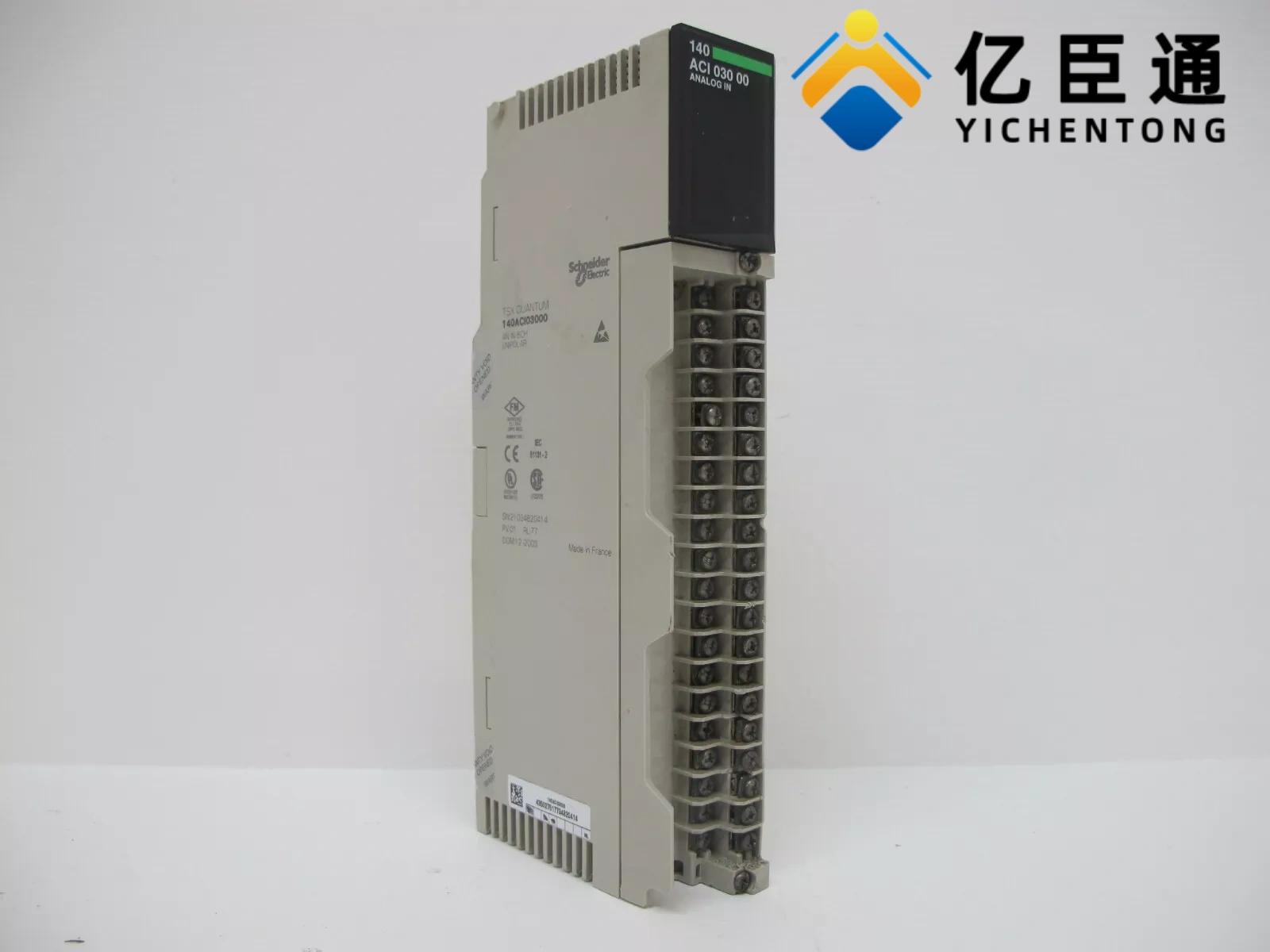

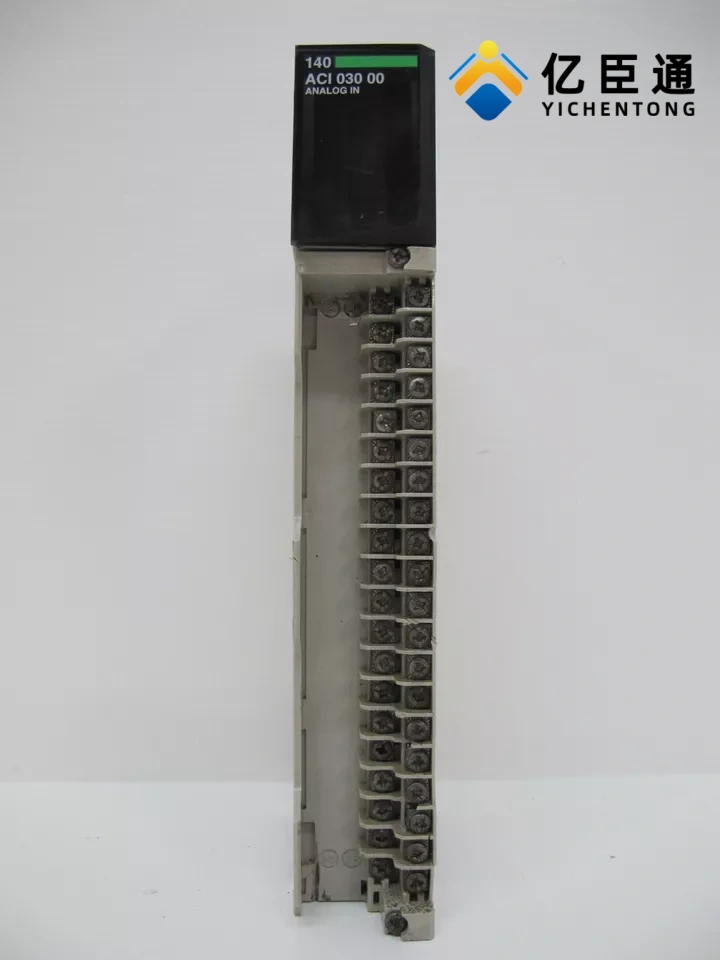

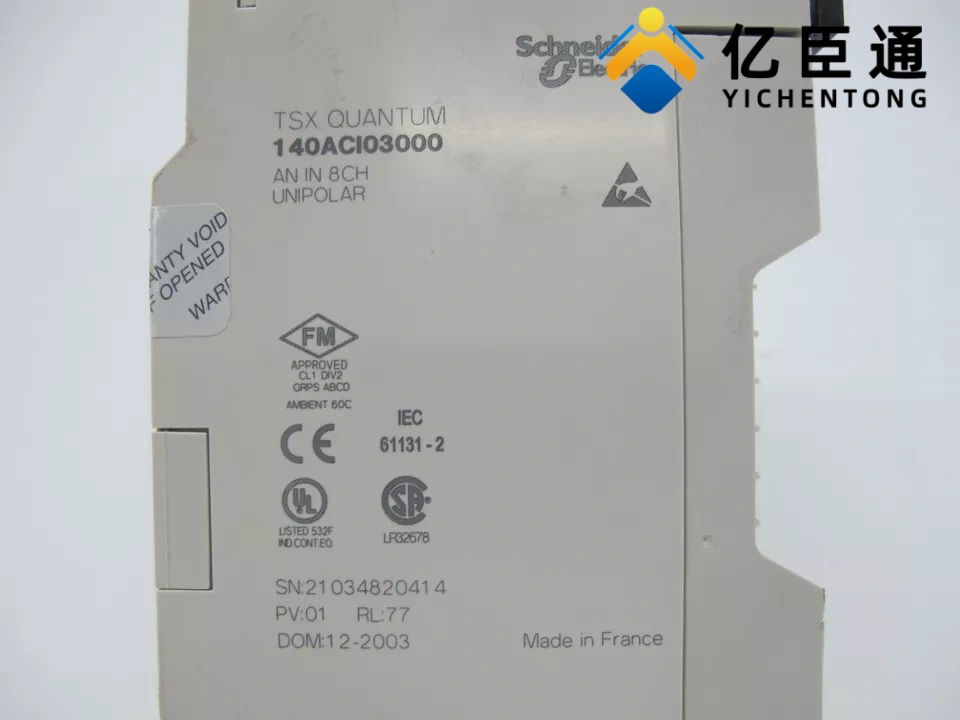

产品介绍

电气参数
1. 输入特性（8 通道，差分）
分辨率：12 位（4096 步）
绝对精度：±0.05% FS（典型）；±0.1% FS（最大）
线性误差：±0.04% FS
温度漂移：±0.0025% FS/°C（典型）；≤0.005% FS/°C（最大）
共模抑制比（CMRR）：>72 dB @ 60 Hz
输入阻抗：
电压模式（1–5 V）：>20 MΩ
电流模式（4–20 mA）：250 Ω ±0.01%
最大输入：50 V DC（电压）、25 mA（电流）
更新时间：5 ms（全 8 通道扫描）
滤波：单极低通滤波，3 dB @ 15 Hz ±20%
隔离耐压：
通道与背板：1000 V DC（持续）、3000 V DC / 60 s（测试）
通道间：30 V DC
2. 诊断功能
4–20 mA 模式：断线检测（电流 < 3.6 mA 触发）
1–5 V 模式：欠压检测（电压 < 0.8 V 触发）
通道级故障指示与总线状态诊断
三、物理与环境
LED 指示：
8 个绿色：单通道状态
8 个红色：单通道故障
1 个绿色：Active（总线通信正常）
1 个红色：Fault（模块级故障）
工作温度：0–60 ℃
存储温度：-40–85 ℃
湿度：≤95% RH（无凝露）
海拔：≤5000 m
防护：IP20（面板）
尺寸：约 312 × 45 × 163 mm（深 × 宽 × 高）
四、功能与应用
核心优势：
8 通道差分输入，抗干扰能力强
12 位高精度，适配标准工业模拟信号
内置滤波与诊断，提升系统可靠性
高隔离耐压，适配复杂工业环境
适用场景：
过程控制、化工、电力、冶金、水处理
采集变送器信号（压力、温度、流量、液位）
高精度模拟量数据采集与监控系统
