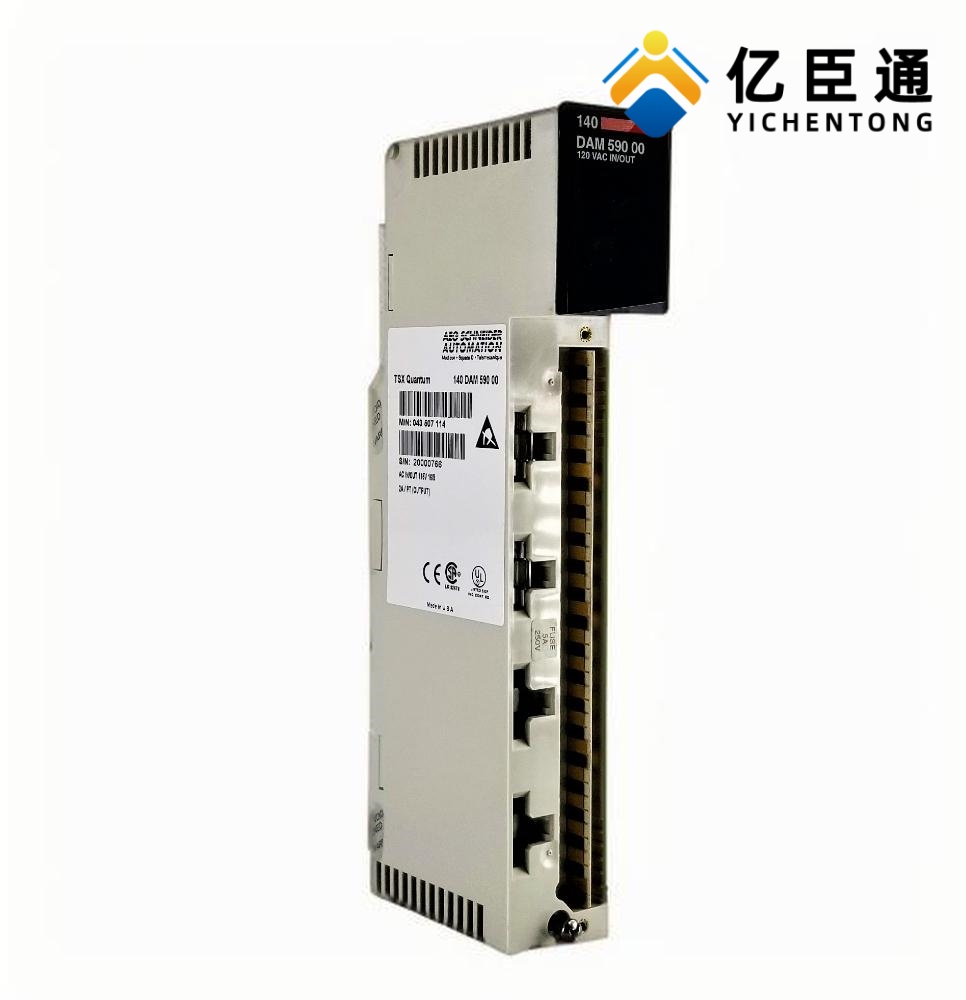

产品介绍

电气参数
1. 输入特性（16 点，115V AC）
额定电压：115 V AC（47–63 Hz）
工作电压范围：85–132 V AC
ON 阈值（State 1）：79–132 V AC
OFF 阈值（State 0）：< 20 V AC
输入阻抗：14,400 Ω
隔离耐压：
通道与背板：1780 Vrms / 60 s
组间：1000 Vrms / 60 s
保护：过压保护、反极性保护
响应时间：0→1 ≤ 0.75 ms；1→0 ≤ 12.3 ms
2. 输出特性（8 点，固态，115V AC）
额定电压：115 V AC（85–132 V AC）
单通道最大电流：4 A @ 60℃
每组最大电流：8 A
模块总最大电流：8 A
电压降：≤ 1.5 V @ 4 A
漏电流：≤ 2.1 mA @ 115 V AC
最小负载：5 mA
浪涌电流：10 A / 10 ms
响应时间：0→1 ≤ 1 ms；1→0 ≤ 1 ms
负载适配：感性≤100 mH；容性≤100 µF
保护：每组内置 5 A 可更换保险丝、RC 吸收回路、短路保护
三、物理与环境
LED 指示：
16 个绿色：单输入状态
8 个绿色：单输出状态
1 个绿色：Active（总线正常）
1 个红色：Fault（故障 / 保险丝熔断 / 失电）
工作温度：0–60 ℃
存储温度：-40–85 ℃
湿度：≤95% RH（无凝露）
海拔：≤5000 m
防护：IP20（面板）
尺寸：约 310 × 50 × 170 mm（长 × 宽 × 高）
四、功能与应用
核心优势：
单模块集成 16 入 8 出，适配 115V AC 工业回路
分组保护 + LED 诊断，快速定位故障
高隔离耐压，抗干扰能力强
固态输出无触点，寿命长、响应快
适用场景：
工业自动化、机床、包装、物流、流水线
采集 115V AC 传感器 / 开关信号
控制 115V AC 电磁阀、指示灯、继电器、小型执行器
需交流混合 I/O、紧凑布局的控制系统
