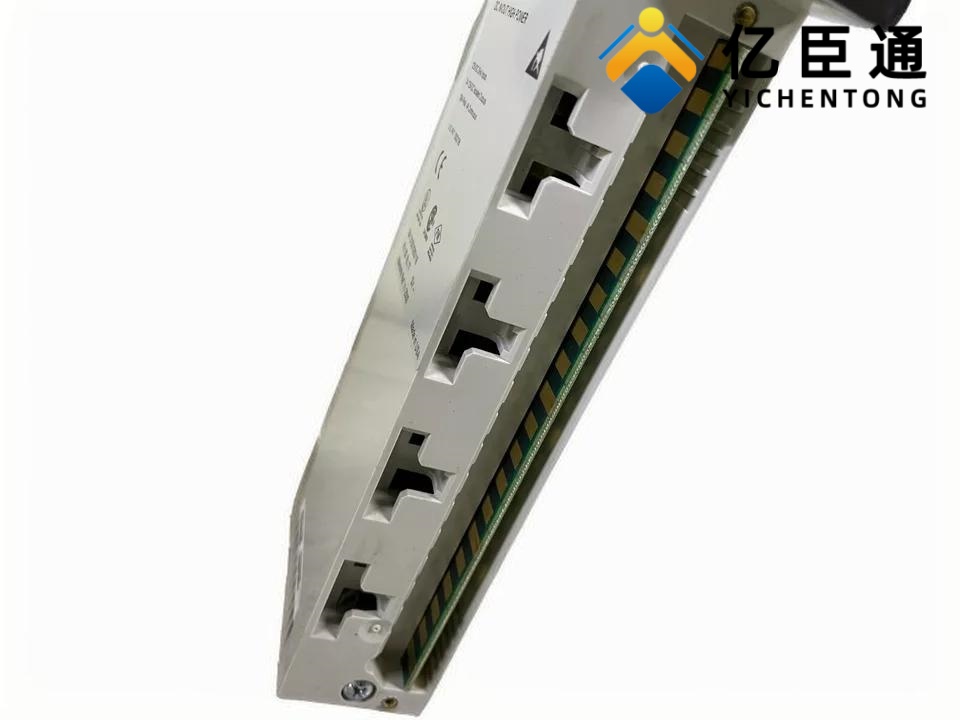

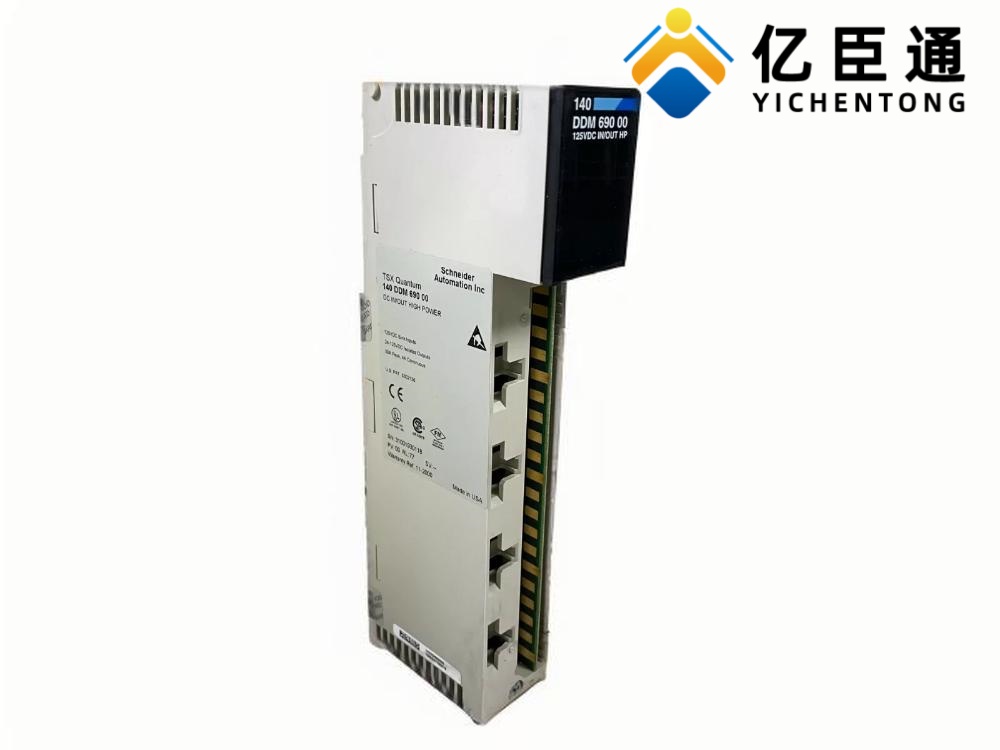

产品介绍

电气参数
1. 输入特性（4 点，灌电流，125V DC）
额定电压：125 V DC
工作电压范围：19.2–156.2 V DC（含纹波）
ON 阈值（State 1）：88–156.2 V DC，≥ 2 mA
OFF 阈值（State 0）：0–36 V DC，≤ 1.2 mA
输入阻抗：约 50 kΩ
最大电压：156.2 V DC（持续）
隔离耐压：
通道与背板：2500 Vrms / 60 s
组间：1780 Vrms / 60 s
保护：反极性保护、过压保护
2. 输出特性（4 点，固态，灌 / 源电流，125V DC）
额定电压：125 V DC（19.2–156.2 V DC）
单通道最大电流：4 A @ 60℃
模块总最大电流：16 A
电压降：≤ 0.75 V @ 4 A
漏电流：≤ 1.2 mA @ 150 V DC
浪涌电流：30 A / 500 ms（单通道）
响应时间：0→1 ≤1 ms；1→0 ≤1 ms
负载适配：感性≤100 mH；容性≤0.1 F @ 150 V DC
保护：每组内置 5 A 可更换保险丝、TVS 瞬态抑制、短路保护
三、物理与环境
LED 指示：
4 个绿色：单输入状态
4 个绿色：单输出状态
1 个绿色：Active（总线通信正常）
1 个红色：Fault（保险丝熔断、过流、失电）
工作温度：0–60 ℃
存储温度：-40–85 ℃
湿度：≤95% RH（无凝露）
海拔：≤5000 m
防护：IP20（面板）
尺寸：约 312 × 45 × 163 mm（深 × 宽 × 高）
四、功能与应用
核心优势：
单模块集成 4 入 4 出，适配 125V DC 高压回路
输出兼容灌 / 源电流，适配多种执行器
分组保险丝 + 故障 LED，快速定位故障
高隔离耐压，抗干扰能力强
适用场景：
工业自动化、高压控制回路、机床、物流设备
采集 125V DC 传感器 / 开关信号
控制 125V DC 电磁阀、继电器、指示灯、高压执行器
需高压混合 I/O、紧凑布局的控制系统
