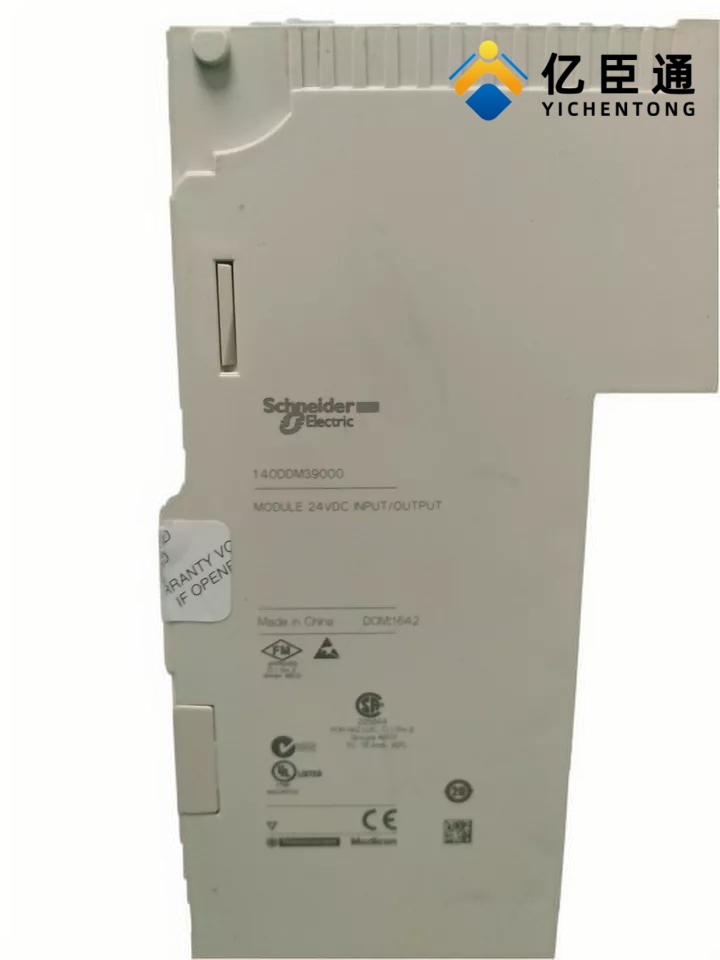

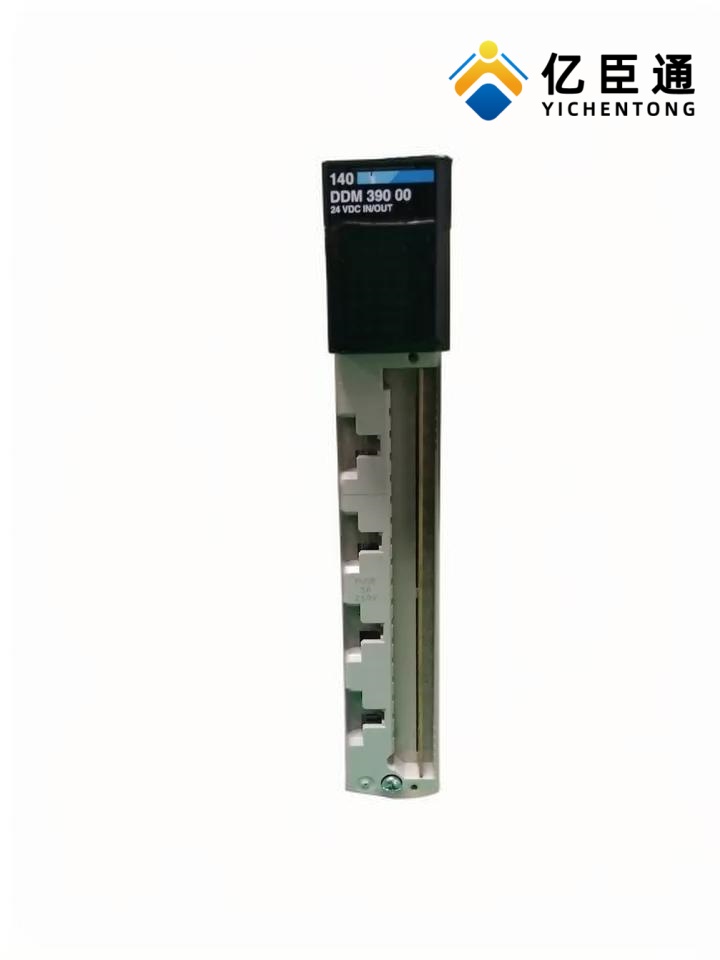

产品介绍

电气参数
1. 输入特性（16 点，灌电流）
额定电压：24 V DC
ON 阈值：15–30 V DC，≥ 2 mA
OFF 阈值：-3–5 V DC，≤ 0.5 mA
输入阻抗：2500 Ω
最大电压：30 V DC（持续）；56 V DC（1.3 ms 瞬态）
隔离耐压：
通道与背板：1780 Vrms / 60 s
组间：500 Vrms / 60 s
保护：反极性保护、过压保护
2. 输出特性（8 点，固态灌电流）
额定电压：24 V DC（19.2–30 V DC）
单通道最大电流：0.5 A @ 60℃
每组最大电流：2 A
模块总最大电流：4 A
电压降：≤ 0.4 V @ 0.5 A
漏电流：≤ 0.4 mA @ 30 V DC
浪涌电流：5 A / 500 µs（容性负载）
响应时间：0→1 ≤1 ms；1→0 ≤1 ms
负载适配：感性≤500 mH；容性≤50 µF
保护：每组内置 5 A 可更换保险丝、TVS 瞬态抑制、短路保护
三、物理与环境
LED 指示：
16 个绿色：单输入状态
8 个绿色：单输出状态
1 个绿色：Active（总线正常）
1 个红色：Fault（故障 / 保险丝熔断 / 失电）
工作温度：0–60 ℃
存储温度：-40–85 ℃
湿度：≤95% RH（无凝露）
海拔：≤5000 m
防护：IP20（面板）
尺寸：约 310 × 50 × 170 mm（长 × 宽 × 高）
四、功能与应用
核心优势：
单模块集成 16 入 8 出，节省机架槽位
灌电流逻辑适配多数工业传感器 / 执行器
分组保护 + LED 诊断，快速定位故障
高隔离耐压，抗干扰能力强
适用场景：
工业自动化、机床、包装、物流、流水线
采集 24V DC 传感器信号（接近开关、光电开关）
控制电磁阀、指示灯、继电器、小型执行器
需混合 I/O、紧凑布局的中小规模控制系统
