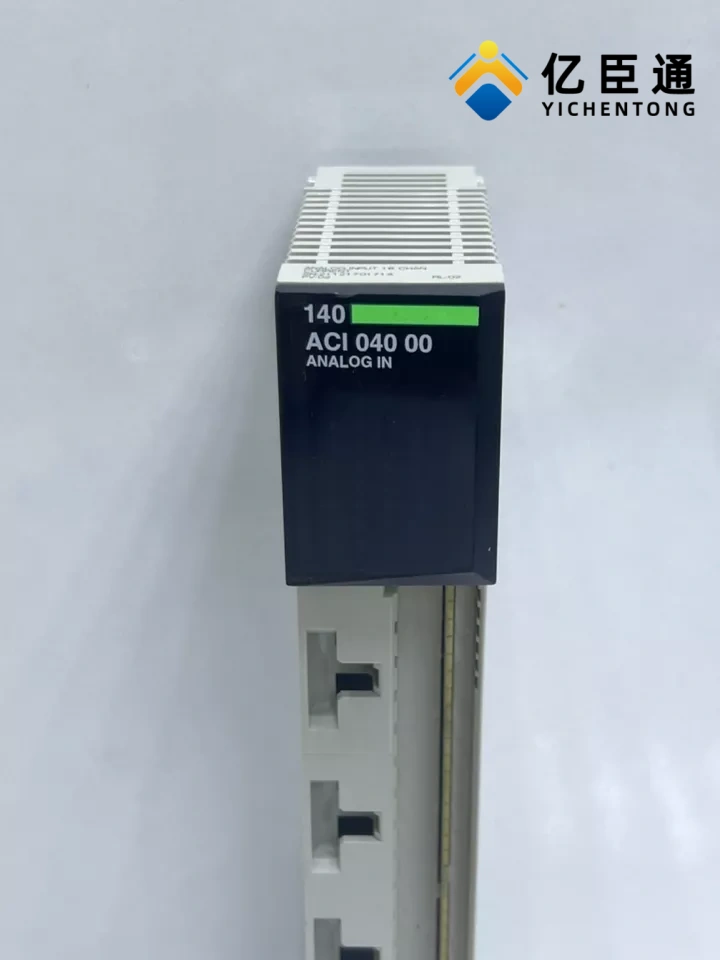

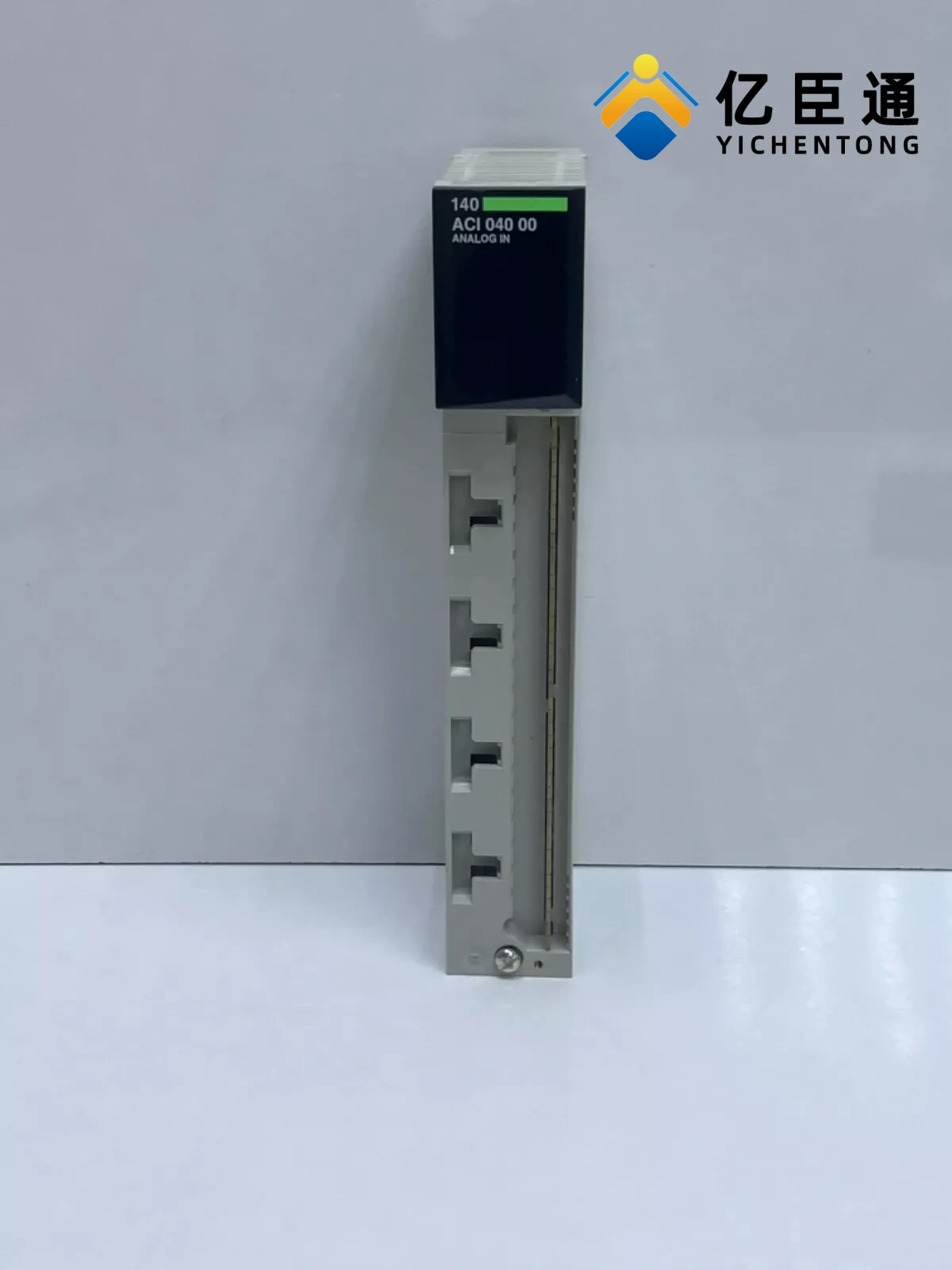

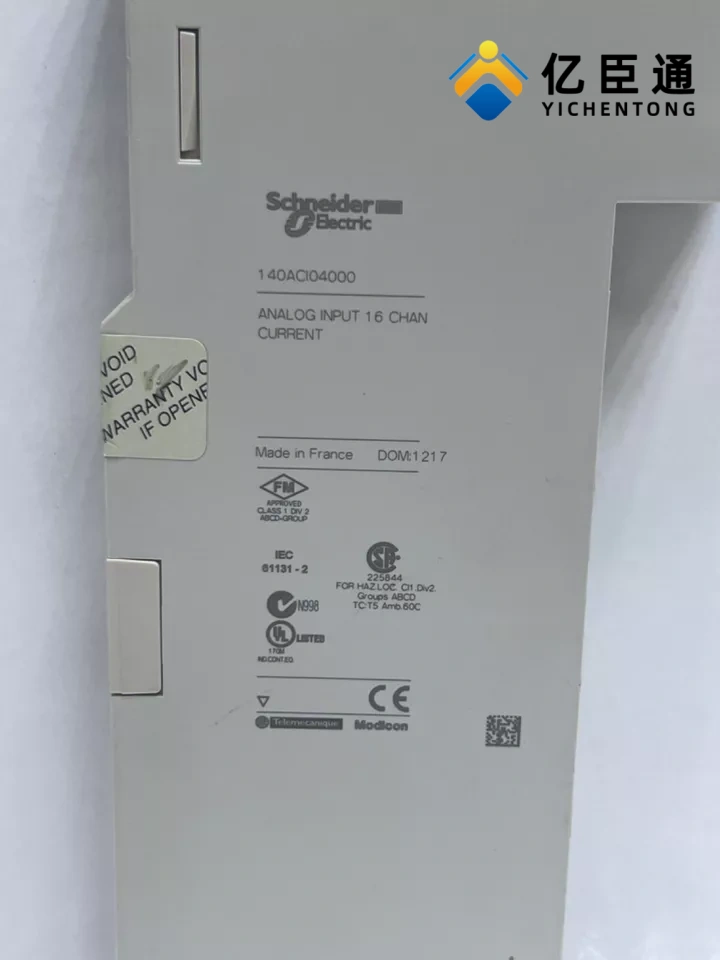

产品介绍

电气参数
1. 输入特性（16 通道，差分）
分辨率：
4–20 mA：0–16000 计数（16 位） / 0–4095 计数（12 位）
0–20 mA：0–20000 计数
0–25 mA：0–25000 计数
电压模式：12 位（0–4095 计数）
绝对精度：±0.125% FS（最大）；±0.05% FS（典型）
线性误差：
4–20 mA：±12 µA（最大）
0–20/0–25 mA：±6 µA（最大）
温度漂移：±0.0025% FS/°C（典型）；≤0.005% FS/°C（最大）
共模抑制比（CMRR）：>90 dB @ 60 Hz
输入阻抗：
电流模式：250 Ω ±0.01%
电压模式：>20 MΩ
最大输入：30 mA（电流）、50 V DC（电压）
更新时间：15 ms（全 16 通道扫描）
滤波：单极低通滤波，3 dB @ 34 Hz ±25%
隔离耐压：
通道与背板：1780 V AC / 60 s
通道间：30 V DC
诊断：4–20 mA 断线检测（<3.6 mA 触发）
三、物理与环境
LED 指示：
16 个绿色：单通道状态
16 个红色：单通道故障
1 个绿色：Active（总线正常）
1 个红色：Fault（模块级故障）
工作温度：0–60 ℃
存储温度：-40–85 ℃
湿度：≤95% RH（无凝露）
海拔：≤5000 m
防护：IP20（面板）
尺寸：约 310 × 50 × 170 mm（长 × 宽 × 高）
四、功能与应用
核心优势：
16 通道高密度差分输入，节省背板空间
16 位高分辨率，适配高精度电流信号
超强共模抑制，抗工业电磁干扰
内置滤波与断线诊断，提升系统可靠性
高隔离耐压，适配复杂工业环境
适用场景：
过程控制、化工、电力、冶金、水处理
高密度变送器信号采集（压力、温度、流量、液位）
多回路模拟量监控与数据采集系统
