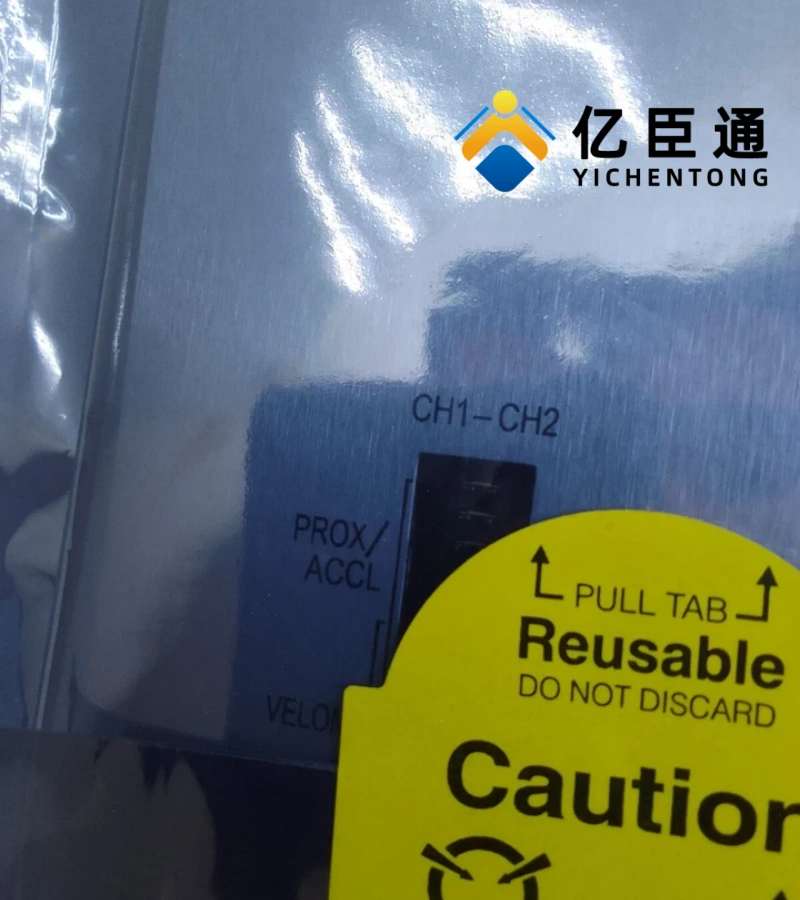

Bently Nevada 140482-02外部端子模块
Bently Nevada 140482-02外部端子模块
产地：美国
品牌：Bently Nevada
我们的仓库里有大量的库存。欢迎在线咨询任何
型号和数量，价格优惠。
24小时为您服务
分类：
分享
产品介绍
技术规格
核心电气参数
参数 规格
适用主模块: 3500/64M 动态压力监测主模块
通道数: 4 通道独立监测（可配置为 2 对）
输入类型: 兼容高温压力传感器 / 变送器信号（2 线或 3 线制）
输入阻抗: 3 线制: 10 kΩ
2 线制: 1.5~3.5 MΩ
测量范围: 取决于传感器，典型: 0~1000 psi (0~6.9 MPa)
灵敏度: 100 mV
i (1.45 mV/mBar)
供电: 通过 3500 框架和主模块提供
功耗: 由主模块提供，<1W
精度: ±0.25% F.S. (满量程)
响应时间: ≤100 ms
信号处理特性（由主模块实现）
滤波模式（可通过软件配置）:
低模式 (Low Mode): 5 Hz~4 kHz
高通: 10 极 (200dB/decade)
低通: 10 极 (200dB/decade)，阻带衰减≥-78dB
高模式 (High Mode): 10 Hz~14.75 kHz
高通: 6 极 (120dB/decade)
低通：固定，阻带衰减≥-65dB
陷波滤波: 可选 50Hz 或 60Hz，抑制电源干扰
物理与环境参数
尺寸 (高 × 宽 × 深): 241.3 mm × 24.4 mm × 99.1 mm (9.50"× 0.96" × 3.90")
重量: 约 0.20 kg (0.44 lb)
安装方式: 与 3500/64M 主模块配合，安装在 3500 系列框架中
工作温度: -30°C 至 + 65°C
存储温度: -40°C 至 + 85°C
湿度: 5%~95% (非冷凝)
核心特性
1. 便捷的外部接线设计
外部端子块: 提供可拆卸式端子排，便于现场线缆连接和维护
无需拆卸模块即可进行线路检查或更换
支持多种线缆规格: 适配标准工业电缆，确保信号传输稳定
2. 与 3500/64M 主模块协同工作
作为信号接口: 将现场传感器信号传输至主模块处理
接收主模块处理后的信号，提供4-20mA 输出给控制系统
支持级联模式: 单个传感器输入可分配到所有 4 个通道，实现多参数分析
3. 灵活的报警配置（由主模块实现）
每个通道可设置两级报警（警告 / 危险），阈值 0~100% 满量程
报警延迟可调:
警告: 1~60 秒（1 秒步进）
危险: 0.1 秒或 1~60 秒（0.1 秒步进）
报警精度：优于设定值的 0.13%
系统集成信息
与 3500 系列框架配合
典型系统配置:
plaintext
3500/15电源模块 + 3500/20框架接口 + 3500/64M主模块 + 140482-02外部端子模块 + 128015-09外部端子块 + 3500/92通信网关
必须与 3500/64M 主模块配对使用，占用框架 1 个插槽位置
通过框架背板获取电源和通信总线
与其他 3500 模块（如振动、位移监测模块）混合安装，构建完整保护系统
与外部设备连接
传感器连接: 通过专用电缆（129525 系列）连接外部端子块 (128015-09)
端子块功能: 提供现场传感器线缆的便捷端接，便于维护
输出连接: 提供 4-20mA 信号输出，可连接至 DCS/PLC 系统或记录仪
配置与维护要点
配置工具: 使用3500 Rack Configuration 软件通过主模块进行参数设置
支持在线修改配置和热插拔（无需停机更换模块）
建议每 12-24 个月校准一次，确保测量精度
状态指示灯：通过主模块显示 OK、TX/RX (通信)、Bypass (旁路) 状态
核心电气参数
参数 规格
适用主模块: 3500/64M 动态压力监测主模块
通道数: 4 通道独立监测（可配置为 2 对）
输入类型: 兼容高温压力传感器 / 变送器信号（2 线或 3 线制）
输入阻抗: 3 线制: 10 kΩ
2 线制: 1.5~3.5 MΩ
测量范围: 取决于传感器，典型: 0~1000 psi (0~6.9 MPa)
灵敏度: 100 mV
i (1.45 mV/mBar)供电: 通过 3500 框架和主模块提供
功耗: 由主模块提供，<1W
精度: ±0.25% F.S. (满量程)
响应时间: ≤100 ms
信号处理特性（由主模块实现）
滤波模式（可通过软件配置）:
低模式 (Low Mode): 5 Hz~4 kHz
高通: 10 极 (200dB/decade)
低通: 10 极 (200dB/decade)，阻带衰减≥-78dB
高模式 (High Mode): 10 Hz~14.75 kHz
高通: 6 极 (120dB/decade)
低通：固定，阻带衰减≥-65dB
陷波滤波: 可选 50Hz 或 60Hz，抑制电源干扰
物理与环境参数
尺寸 (高 × 宽 × 深): 241.3 mm × 24.4 mm × 99.1 mm (9.50"× 0.96" × 3.90")
重量: 约 0.20 kg (0.44 lb)
安装方式: 与 3500/64M 主模块配合，安装在 3500 系列框架中
工作温度: -30°C 至 + 65°C
存储温度: -40°C 至 + 85°C
湿度: 5%~95% (非冷凝)
核心特性
1. 便捷的外部接线设计
外部端子块: 提供可拆卸式端子排，便于现场线缆连接和维护
无需拆卸模块即可进行线路检查或更换
支持多种线缆规格: 适配标准工业电缆，确保信号传输稳定
2. 与 3500/64M 主模块协同工作
作为信号接口: 将现场传感器信号传输至主模块处理
接收主模块处理后的信号，提供4-20mA 输出给控制系统
支持级联模式: 单个传感器输入可分配到所有 4 个通道，实现多参数分析
3. 灵活的报警配置（由主模块实现）
每个通道可设置两级报警（警告 / 危险），阈值 0~100% 满量程
报警延迟可调:
警告: 1~60 秒（1 秒步进）
危险: 0.1 秒或 1~60 秒（0.1 秒步进）
报警精度：优于设定值的 0.13%
系统集成信息
与 3500 系列框架配合
典型系统配置:
plaintext
3500/15电源模块 + 3500/20框架接口 + 3500/64M主模块 + 140482-02外部端子模块 + 128015-09外部端子块 + 3500/92通信网关
必须与 3500/64M 主模块配对使用，占用框架 1 个插槽位置
通过框架背板获取电源和通信总线
与其他 3500 模块（如振动、位移监测模块）混合安装，构建完整保护系统
与外部设备连接
传感器连接: 通过专用电缆（129525 系列）连接外部端子块 (128015-09)
端子块功能: 提供现场传感器线缆的便捷端接，便于维护
输出连接: 提供 4-20mA 信号输出，可连接至 DCS/PLC 系统或记录仪
配置与维护要点
配置工具: 使用3500 Rack Configuration 软件通过主模块进行参数设置
支持在线修改配置和热插拔（无需停机更换模块）
建议每 12-24 个月校准一次，确保测量精度
状态指示灯：通过主模块显示 OK、TX/RX (通信)、Bypass (旁路) 状态
