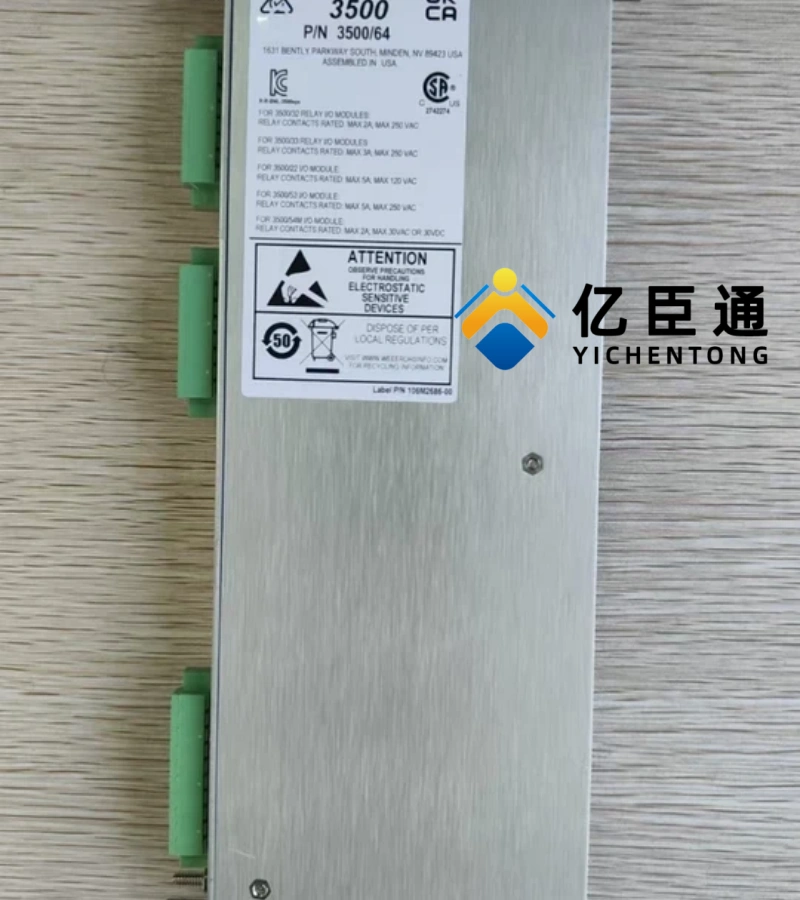

Bently Nevada 140471-02压力监测主模块
Bently Nevada 140471-02压力监测主模块
产地：美国
品牌：Bently Nevada
我们的仓库里有大量的库存。欢迎在线咨询任何
型号和数量，价格优惠。
24小时为您服务
分类：
分享
产品介绍
技术规格
核心电气参数
参数 规格
通道数 4 通道独立监测，可配置为 2 对
输入类型 兼容高温压力传感器 / 变送器信号（2 线或 3 线制）
输入阻抗 3 线制: 10 kΩ
2 线制: 1.5~3.5 MΩ
测量范围 取决于传感器，典型: 0~1000 psi (0~6.9 MPa)
灵敏度 100 mV
i (1.45 mV/mBar)
供电 由 3500 框架提供 24V DC
功耗 约 7.0W
精度 ±0.25% F.S. (满量程)
分辨率 0.3662 µA/bit
更新率 ≤100 ms
信号处理特性
滤波配置（可通过软件选择）:
低模式 (Low Mode): 5 Hz~4 kHz
高通: 10 极 (200dB/decade)
低通: 10 极 (200dB/decade)，阻带衰减≥-78dB
高模式 (High Mode): 10 Hz~14.75 kHz
高通: 6 极 (120dB/decade)
低通：固定，阻带衰减≥-65dB
陷波滤波 (Notch): 可选 50Hz 或 60Hz，抑制电源干扰
物理与环境参数
尺寸 (高 × 宽 × 深): 241.3 mm × 24.4 mm × 241.8 mm (9.50"× 0.96" × 9.52")
重量: 约 0.82 kg (1.8 lb)
安装方式: 插入 3500 系列框架的标准插槽
工作温度: -30°C 至 + 65°C
存储温度: -40°C 至 + 85°C
湿度: 5%~95% (非冷凝)
核心特性
1. 多模式信号处理能力
可独立配置每个通道的滤波参数，适应不同监测需求
支持级联模式 (Cascade Mode): 通道 1 输入可馈送到所有 4 个通道，实现 "一源多分析"
高精度信号调理，特别适合动态压力脉动分析（如燃气轮机燃烧稳定性监测）
2. 灵活的报警配置
每个通道可设置两级报警（警告 / 危险），阈值 0~100% 满量程
报警延迟可调:
警告: 1~60 秒（1 秒步进）
危险: 0.1 秒或 1~60 秒（0.1 秒步进）
报警精度：优于设定值的 0.13%
3. 工业级可靠性设计
抗振动、抗冲击设计，适应恶劣工业环境
内置短路保护，防止传感器或线缆故障损坏模块
状态指示灯: OK、TX/RX (通信)、Bypass (旁路)，便于维护诊断
系统集成信息
与 3500 系列框架配合
典型系统配置:
plaintext
3500/15电源模块 + 3500/20框架接口 + 3500/64M主模块(140471-02) + 128015-09端子块 + 3500/92通信网关
必须安装在 3500 框架中，占用 1 个插槽位置
通过框架背板获取 24V DC 电源和通信总线
与其他 3500 模块（如振动、位移监测模块）混合安装，构建完整保护系统
与外部设备连接
前端连接: 通过专用电缆（129525 系列）连接外部端子块 (128015-09)
端子块功能: 提供现场线缆的便捷端接，无需拆卸主模块即可维护
支持的传感器:
高温动态压力传感器（用于燃气轮机燃烧室压力监测）
工业过程压力变送器
其他兼容 4-20mA 或电压输出的压力测量设备
配置与维护要点
配置工具: 使用3500 Rack Configuration 软件进行参数设置
支持在线修改配置和热插拔（无需停机更换模块）
建议每 12-24 个月校准一次，确保测量精度
可记录历史数据，便于故障分析和预测性维护
核心电气参数
参数 规格
通道数 4 通道独立监测，可配置为 2 对
输入类型 兼容高温压力传感器 / 变送器信号（2 线或 3 线制）
输入阻抗 3 线制: 10 kΩ
2 线制: 1.5~3.5 MΩ
测量范围 取决于传感器，典型: 0~1000 psi (0~6.9 MPa)
灵敏度 100 mV
i (1.45 mV/mBar)供电 由 3500 框架提供 24V DC
功耗 约 7.0W
精度 ±0.25% F.S. (满量程)
分辨率 0.3662 µA/bit
更新率 ≤100 ms
信号处理特性
滤波配置（可通过软件选择）:
低模式 (Low Mode): 5 Hz~4 kHz
高通: 10 极 (200dB/decade)
低通: 10 极 (200dB/decade)，阻带衰减≥-78dB
高模式 (High Mode): 10 Hz~14.75 kHz
高通: 6 极 (120dB/decade)
低通：固定，阻带衰减≥-65dB
陷波滤波 (Notch): 可选 50Hz 或 60Hz，抑制电源干扰
物理与环境参数
尺寸 (高 × 宽 × 深): 241.3 mm × 24.4 mm × 241.8 mm (9.50"× 0.96" × 9.52")
重量: 约 0.82 kg (1.8 lb)
安装方式: 插入 3500 系列框架的标准插槽
工作温度: -30°C 至 + 65°C
存储温度: -40°C 至 + 85°C
湿度: 5%~95% (非冷凝)
核心特性
1. 多模式信号处理能力
可独立配置每个通道的滤波参数，适应不同监测需求
支持级联模式 (Cascade Mode): 通道 1 输入可馈送到所有 4 个通道，实现 "一源多分析"
高精度信号调理，特别适合动态压力脉动分析（如燃气轮机燃烧稳定性监测）
2. 灵活的报警配置
每个通道可设置两级报警（警告 / 危险），阈值 0~100% 满量程
报警延迟可调:
警告: 1~60 秒（1 秒步进）
危险: 0.1 秒或 1~60 秒（0.1 秒步进）
报警精度：优于设定值的 0.13%
3. 工业级可靠性设计
抗振动、抗冲击设计，适应恶劣工业环境
内置短路保护，防止传感器或线缆故障损坏模块
状态指示灯: OK、TX/RX (通信)、Bypass (旁路)，便于维护诊断
系统集成信息
与 3500 系列框架配合
典型系统配置:
plaintext
3500/15电源模块 + 3500/20框架接口 + 3500/64M主模块(140471-02) + 128015-09端子块 + 3500/92通信网关
必须安装在 3500 框架中，占用 1 个插槽位置
通过框架背板获取 24V DC 电源和通信总线
与其他 3500 模块（如振动、位移监测模块）混合安装，构建完整保护系统
与外部设备连接
前端连接: 通过专用电缆（129525 系列）连接外部端子块 (128015-09)
端子块功能: 提供现场线缆的便捷端接，无需拆卸主模块即可维护
支持的传感器:
高温动态压力传感器（用于燃气轮机燃烧室压力监测）
工业过程压力变送器
其他兼容 4-20mA 或电压输出的压力测量设备
配置与维护要点
配置工具: 使用3500 Rack Configuration 软件进行参数设置
支持在线修改配置和热插拔（无需停机更换模块）
建议每 12-24 个月校准一次，确保测量精度
可记录历史数据，便于故障分析和预测性维护
