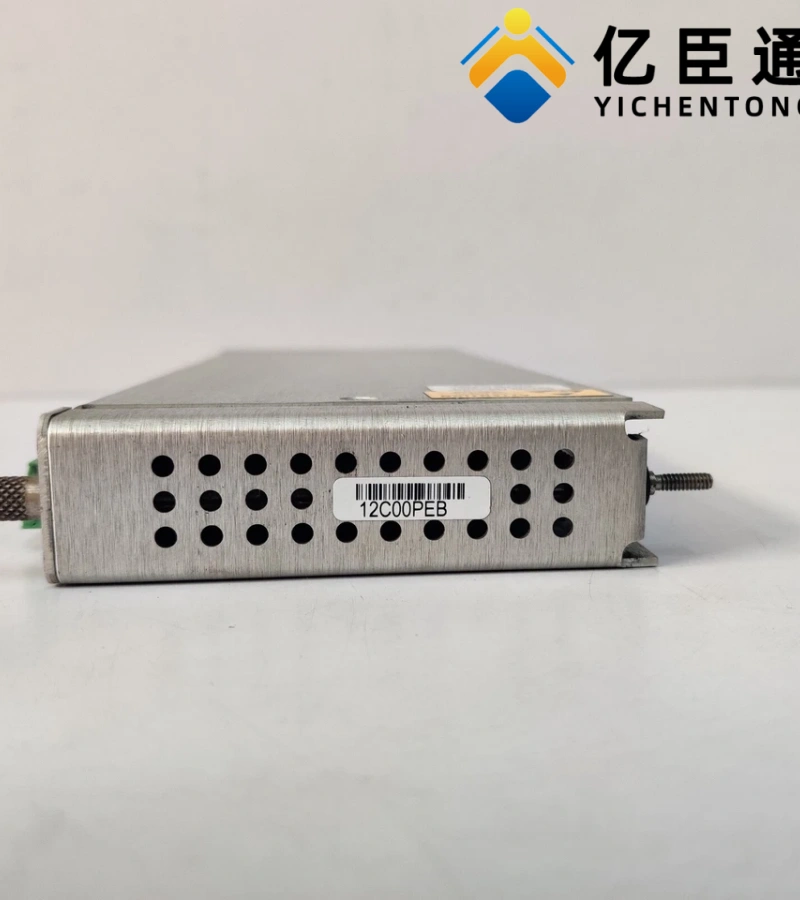

产品介绍

技术规格
核心电气参数
参数    规格
适用主模块:    3500/77M 气缸压力监测主模块 (176449-07)
通道数:    4 通道独立监测
输入类型:    Bently 认证压力传感器 (2 线 / 3 线制)
输入阻抗:    50 kΩ
供电:    由主模块提供 + 23.0V DC (每通道 24.5mA 限流)
功耗:    由主模块提供，<1W
频率响应:    0~5.5 kHz
精度:    +25°C 时: ±0.5% 满量程
-30°C~+65°C: ±1.0% 满量程
响应时间:    ≤100 ms
物理与环境参数
尺寸 (高 × 宽 × 深): 241.3 mm × 24.4 mm × 99.1 mm (9.50"× 0.96" × 3.90")
重量: 约 0.20 kg (0.44 lb)
安装方式: 插入 3500 框架后插槽，与主模块配对使用
工作温度: -30°C 至 + 65°C
存储温度: -40°C 至 + 85°C
湿度: 5%~95% (非冷凝)
核心特性
1. 内部端子连接设计
集成式端子排: 直接在模块上连接传感器线缆，无需外部端子块
节省空间: 相比外部端子型 (143737-01) 更紧凑，适合空间受限的安装环境
Euro-style 连接器: 提供 8 针和 3 针两种接口，用于连接主模块和传感器
2. 与 3500/77M 主模块协同工作
作为信号接口: 将气缸压力传感器信号传输至主模块处理
支持多种测量变量 (每通道 8 种):
排气压力 (Discharge Pressure)
吸气压力 (Suction Pressure)
最大压力 (Maximum Pressure)
最小压力 (Minimum Pressure)
压缩比 (Compression Ratio)
峰值杆压缩 (Peak Rod Compression)
峰值杆拉伸 (Peak Rod Tension)
杆反转度 (Degree of Rod Reversal)
3. 灵活的报警配置 (由主模块实现)
每个测量变量可设置两级报警 (警告 / 危险)
报警延迟可调：警告 (1~60 秒)，危险 (0.1~60 秒)
报警精度：优于设定值的 0.13%
报警输出：通过 3500 框架继电器模块触发外部设备
系统集成信息
与 3500 系列框架配合
典型系统配置:
plaintext
3500/15电源模块 + 3500/20框架接口 + 3500/77M主模块(176449-07) + 143729-01内部端子I/O模块 + 3500/92通信网关
必须与主模块配对使用，占用框架两个插槽 (主模块在前，I/O 模块在后)
通过框架背板获取电源和通信总线
可与其他 3500 模块 (如振动、位移监测) 混合安装，构建完整保护系统
与外部设备连接
传感器连接: 直接通过模块上的端子排连接 Bently 认证压力传感器 (如 165855 系列)
输出连接: 处理后信号通过主模块输出，可连接至 DCS/PLC 系统
通信: 支持 System 1、Modbus TCP/RTU 协议，便于远程监控和数据分析
配置与维护要点
配置工具: 使用3500 Rack Configuration 软件通过主模块设置参数
支持在线修改配置和热插拔 (无需停机更换模块)
建议每 12-24 个月校准一次，确保测量精度
状态指示灯：通过主模块显示 OK、TX/RX (通信)、Bypass (旁路) 状态
