产品介绍

参数    规格
通道数量    2 个独立的转速计输入通道
传感器兼容性    涡流接近探头 (如 3300 系列、7200 系列)、磁性传感器
转速测量范围    最大 99,999 rpm
输入频率范围    0.0167 Hz 至 20 kHz
输入阻抗    20 kΩ (标准)
工作温度    -30°C 至 +65°C (-22°F 至 +150°F)
工作湿度    10% 至 90% 非冷凝
电源    24V DC (来自 3500 机架电源)
功率消耗    约 5.8 瓦 (典型值)
尺寸    标准 3500 系列单插槽模块尺寸 (约 24.2 cm x 11.2 cm x 2.5 cm)
重量    约 0.4 kg (0.85 磅)
功能描述

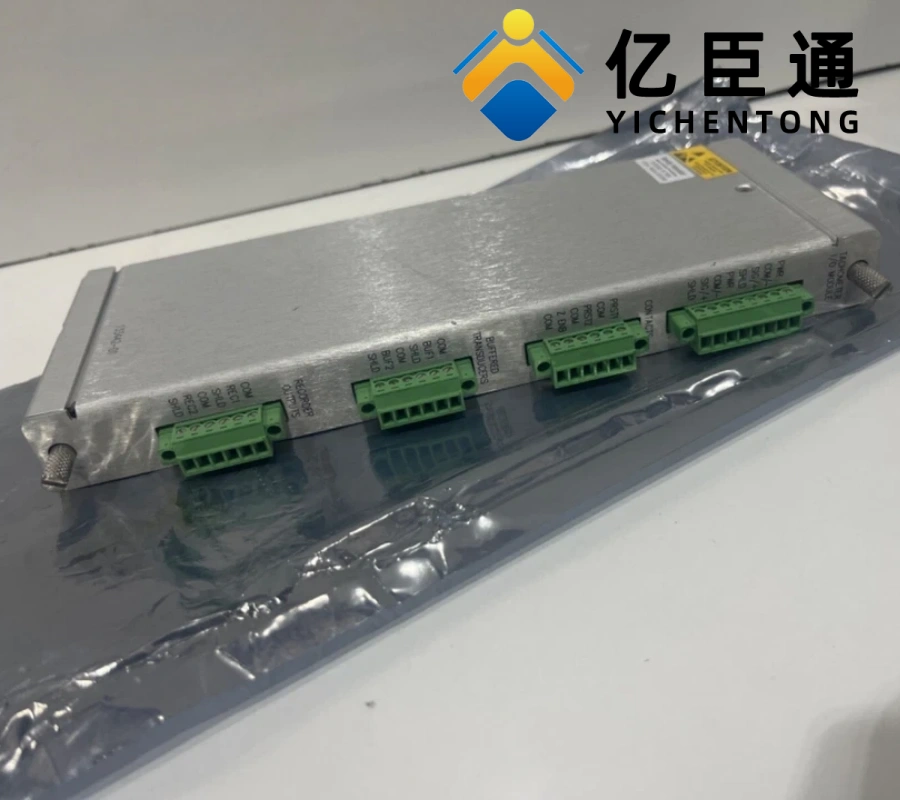

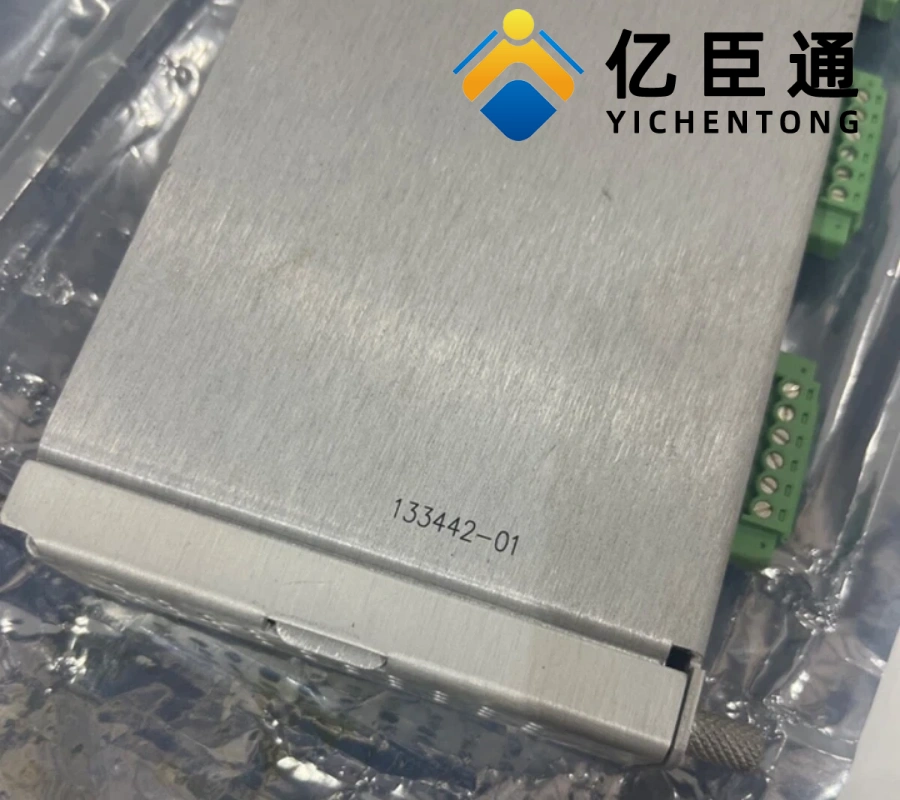

Bently Nevada 133442-01 是 3500 系列转速计模块的核心 I/O 组件，主要功能包括：
信号接入: 提供内部端子连接监测探头或拾音器，无需额外外部接线盒
参数测量: 精确测量轴转速、转子加速度和转子方向
报警功能: 将测量值与用户可编程的报警设定点进行比较，超出时生成报警信号
系统集成: 与 3500 系列背板通信，将测量数据传输至系统监视器和上位机
传感器适配: 兼容多种类型的转速测量传感器，提供灵活的监测解决方案
模块组成关系
3500/50 转速计模块完整配置包括：
前面板 (Front Panel): 288062-02
后背板 I/O 模块 (Backplane I/O Module): 133442-01 (本部件)
完整模块型号示例: 3500/50-01-00-01 (包含前面板和后背板组件)
应用场景
133442-01 作为 3500 系列转速监测系统的关键组件，主要应用于：
汽轮机、燃气轮机、压缩机、发电机等大型旋转机械设备的转速监测与保护
石油化工、电力发电、造纸、冶金等行业的关键设备状态监测
符合 API 670 标准的机械设备保护系统搭建
需要精确测量轴转速、转子加速度和方向的工业环境
旋转机械的超速保护系统 (与 3500/53 超速检测模块配合使用)
