产品介绍

电气特性
参数    显示接口模块 (135799-01)    显示接口 I/O 模块 (135813-01)
显示类型    640 x 200 点阵反射式 LCD (可选背光)    无内置显示
输入信号    来自 3500 系统背板的数字信号    -10 Vdc 至 +10 Vdc 模拟信号
通信接口    系统背板连接    100Base-FX 光纤以太网
电源    24V DC (来自 3500 机架电源)    24V DC
功率消耗    约 10.5 瓦    约 10.5 瓦
尺寸    标准 3500 系列单插槽模块尺寸    24.2 cm x 11.2 cm x 2.5 cm
重量    约 0.85 磅 (0.386kg)    约 0.4kg
工作温度    -30°C 至 +65°C (-22°F 至 +150°F)    -30°C 至 +65°C (-22°F 至 +150°F)
工作湿度    10% 至 90% 非冷凝    10% 至 90% 非冷凝
功能描述

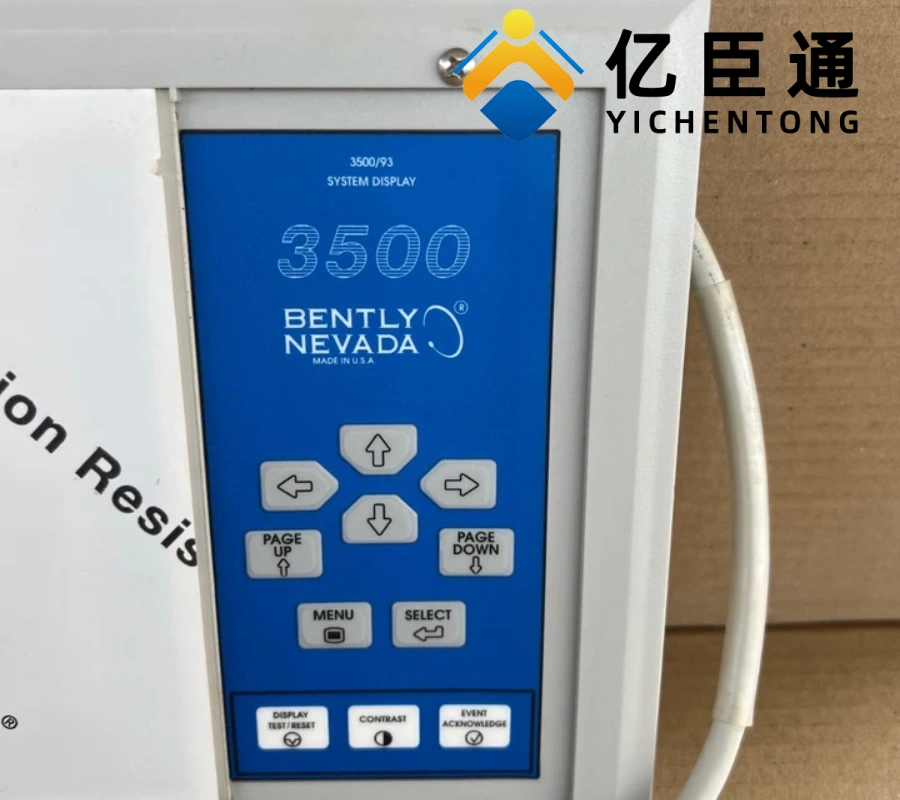

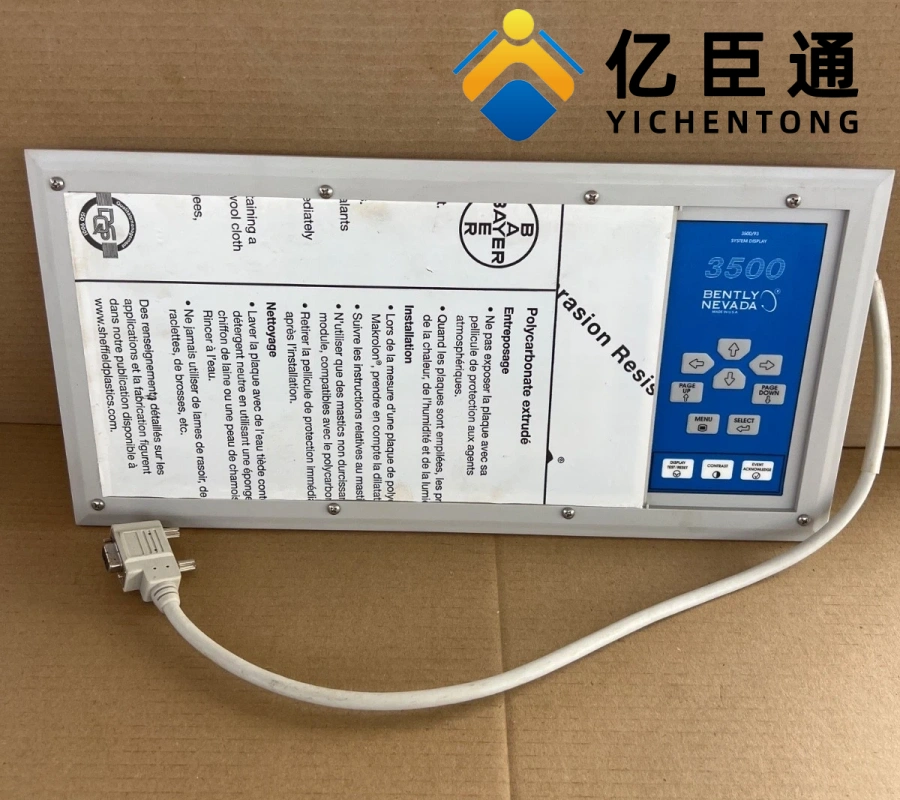

Bently Nevada 3500/93 是 3500 系列机械监测系统的重要组成部分，作为系统显示单元的核心接口组件，主要功能包括：
显示接口模块 (135799-01)
状态指示: 配备 OK、Alert、Danger LED 指示灯 (各 8 个)，显示所连接监测通道的状态
报警提示: 设有 New Alarm LED，指示自上次确认以来的新报警
机架状态: 配备 Rack Danger LED，指示机架处于危险状态 (至少一个通道处于危险)
数据传输: 在 3500 系统背板与显示单元之间传输监测数据和控制信号
配置管理: 支持通过 3500 机架配置软件进行参数设置
显示接口 I/O 模块 (135813-01)
信号转换: 将模拟输入信号转换为数字信号，供系统显示和处理
网络通信: 通过光纤以太网接口实现与外部系统的高速数据通信
系统集成: 支持 Modbus/TCP 等工业通信协议，方便与 DCS、SCADA 系统集成
冗余支持: 兼容 3500 系列的冗余配置，确保系统高可用性
应用场景
3500/93 模块是 3500 系统显示解决方案的关键组成部分，主要应用于：
汽轮机、燃气轮机、压缩机、发电机等大型旋转机械设备的在线状态监测与保护
石油化工、电力发电、造纸、冶金等行业的关键设备监测系统
符合 API 670 和 678 标准的机械设备保护系统
需要实时显示振动、轴向位移、转速、温度等参数的工业环境
