产品介绍

参数    规格
模块类型    半高模块 (Half-height Module)
插槽需求    1 个或 2 个 3500 系列机架插槽
输入电压范围    175-264 VAC RMS (标称值 220 VAC)
输入频率    47-63 Hz
最大输入电流    2.3 A RMS
电源隔离    输入与输出之间提供高隔离度，防止干扰
继电器触点额定值    最大 5A，250 VAC
定时继电器额定值    最大 2A，220 VAC
工作温度    -30°C 至 +65°C (-22°F 至 +150°F)
存储温度    -40°C 至 +85°C (-40°F 至 +185°F)
工作湿度    10% 至 90% 非冷凝
尺寸    标准 3500 系列半高模块尺寸 (约 120.7 mm × 25.4 mm × 114.3 mm)
重量    约 0.8 kg (1.76 磅)
功能描述

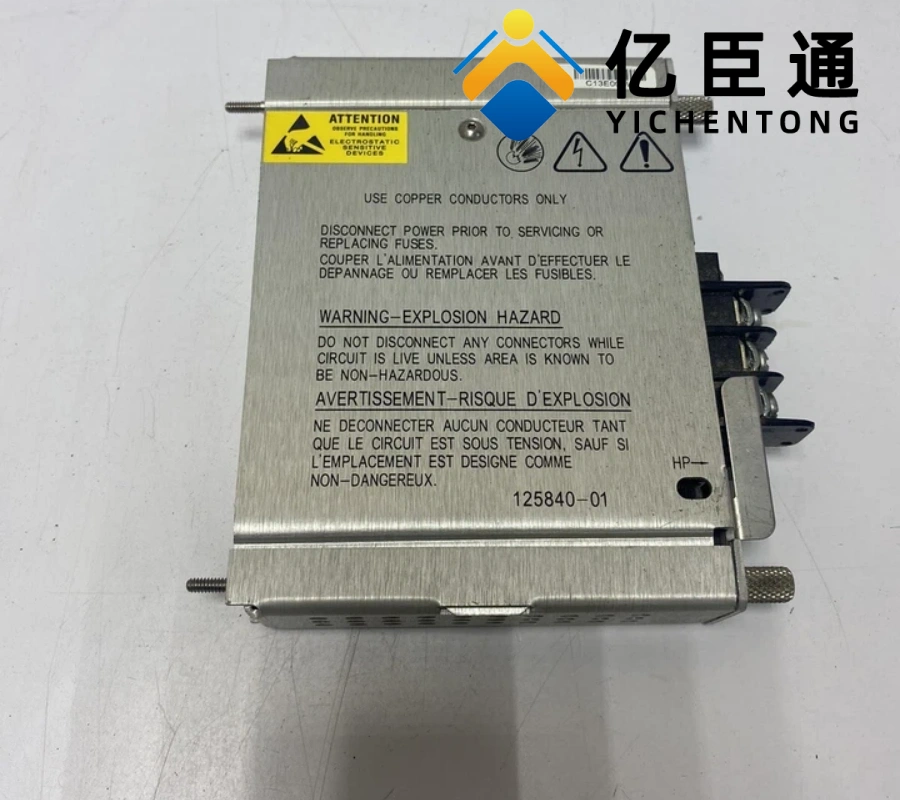

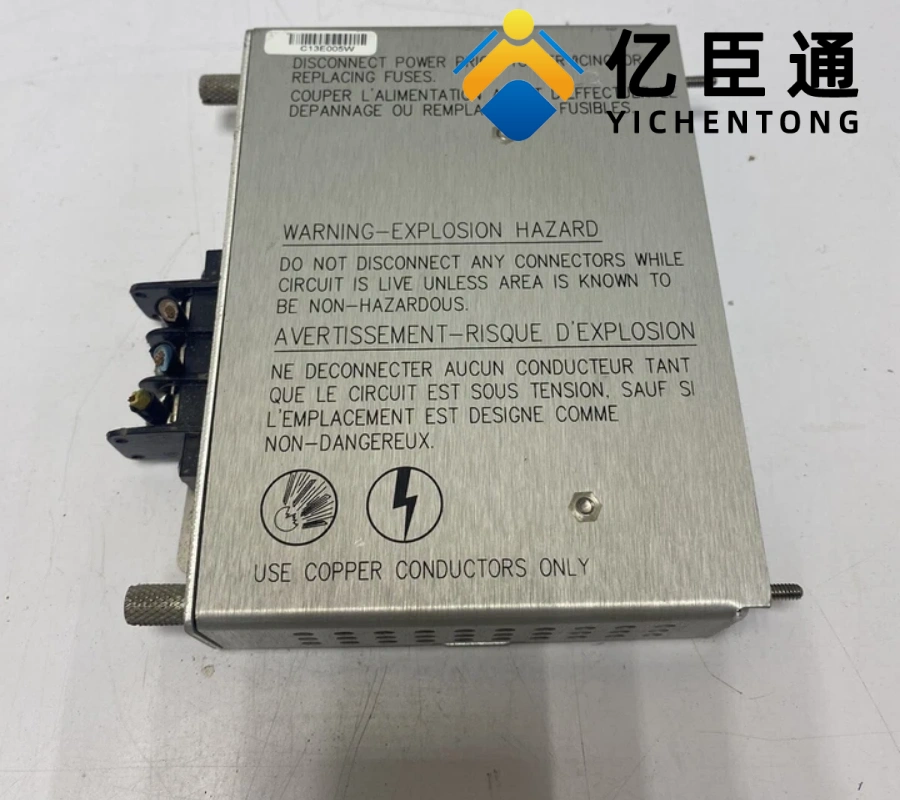

Bently Nevada 125840-01 是 3500 系列机械保护系统的关键电源组件，主要功能包括：
电源转换: 将高压交流输入 (175-264 VAC) 转换为系统其他模块可接受的低压直流电源
系统供电: 为整个 3500 系列机架提供稳定可靠的电力分配
隔离保护: 输入与输出之间的高隔离设计，有效防止电气干扰和故障传播
状态监测: 内置状态指示灯，显示电源模块的工作状态和故障信息
冗余支持: 兼容 3500 系列的冗余电源配置，确保系统在单电源故障时仍能正常运行
热插拔功能: 支持在线热插拔，方便维护和更换，不影响系统整体运行
模块组成关系
3500/15 电源模块完整配置包括：
前面板 (Front Panel)
后背板 I/O 模块 (Backplane I/O Module): 125840-01 (本部件)
完整模块型号示例: 3500/15-01-01-01 (包含前面板和后背板组件)
应用场景
125840-01 作为 3500 系列电源系统的核心组件，主要应用于：
汽轮机、燃气轮机、压缩机、发电机等大型旋转机械设备的在线状态监测与保护系统
石油化工、电力发电、造纸、冶金等行业的关键设备监测系统
符合 API 670 标准的机械设备保护系统搭建
需要稳定可靠电源供应的工业环境
对电源冗余和高可用性有严格要求的关键控制系统
