产品介绍

机械参数

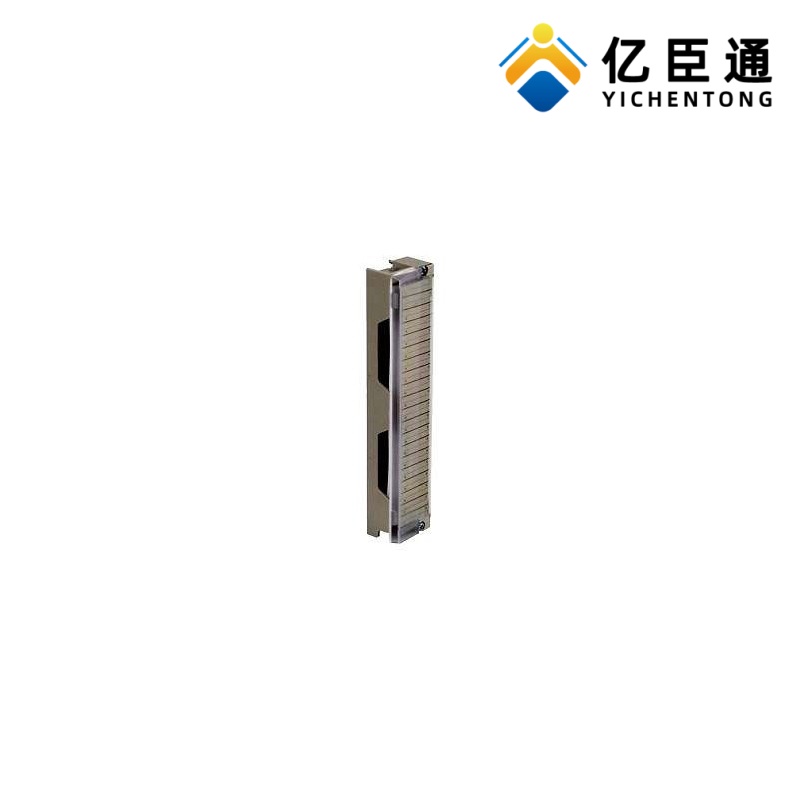

结构：40 位一体式螺钉端子排，带标识槽
安装：直接卡扣 / 固定于 Quantum I/O 模块前端
材质：阻燃工程塑料外壳，铜合金导电端子
导线规格：适配 0.5–2.5 mm² 单股 / 多股导线
螺钉扭矩：标准 0.5–0.8 N·m
尺寸：约 180×45×35 mm（长 × 宽 × 高）
三、电气参数（端子特性）
额定电压：≤250 V AC/DC
额定电流：≤10 A / 点
绝缘电阻：≥100 MΩ（500 V DC）
耐压：2 kV AC，1 min（端子间 / 对地）
接触电阻：≤5 mΩ
无熔丝载流：10 A（持续）
四、环境参数
工作温度：0–40 ℃
存储温度：-20–70 ℃
湿度：5%–80% RH（无凝露）
海拔：≤1000 m（工作 / 存储）
抗震 / 冲击：符合 IEC 60068-2-6/2-27 工业标准
五、适配 I/O 模块清单（唯一兼容）
140ACIxxx：模拟量输入模块
140ACOxxx：模拟量输出模块
140AMMxxx：多功能测量模块
140ARIxxx：继电器输出模块
140ATIxxx：温度输入模块
140AVIxxx：电压输入模块
140AVOxxx：电压输出模块
六、功能与安装要点
接线功能：仅提供外部导线与 I/O 模块内部电路的物理连接，无信号转换、隔离或处理功能
安装方式：与对应 I/O 模块前端对插固定，不可独立安装于 PLC 背板
极性与标识：端子带清晰点位标识，与 I/O 模块通道一一对应
维护：支持带电插拔更换（建议断电操作），端子可重复接线≥50 次
安全：IP20 防护，防止手指接触带电部件，仅用于封闭控制柜内
