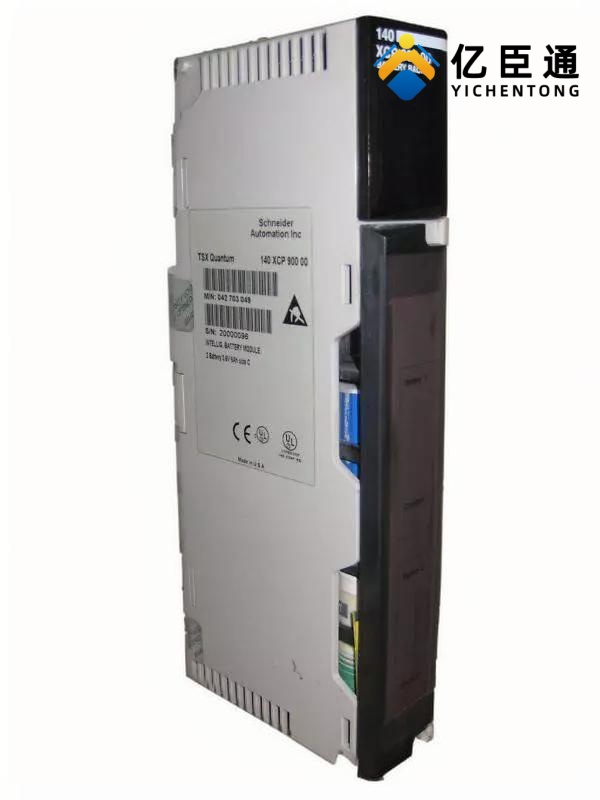

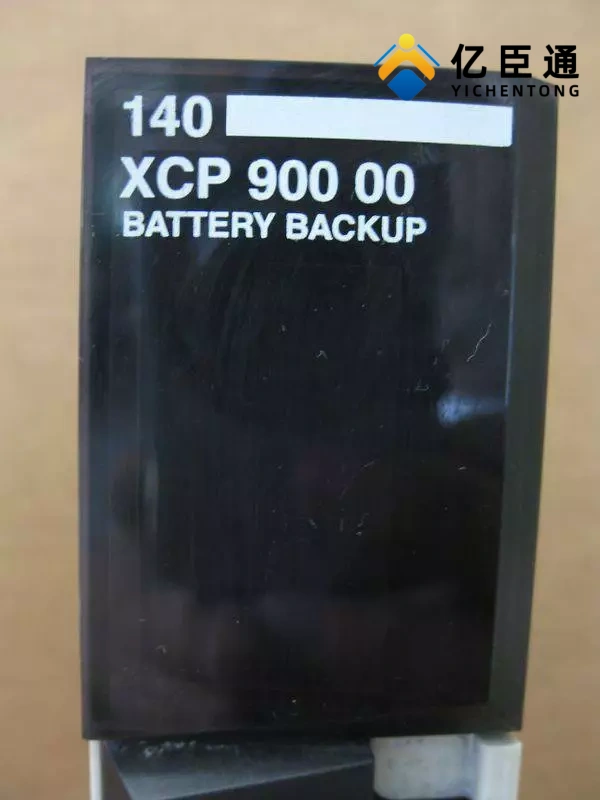

产品介绍

机械参数

尺寸（模块本体）：约 120×85×50 mm（W×H×D）
重量：约 0.2–0.45 kg（空座）
结构：双电池仓（上仓 1、下仓 2），前开式电池盖
安装方式：侧装卡扣式，直接固定于 Quantum 专家模块侧面（非背板插槽）
防护等级：IP20（仅机柜内安装）
材质：工程塑料外壳，金属导电触点

三、电池规格与电气参数

适配电池：2 节 3.6V 锂锰电池（Baby/C 型，6Ah）
推荐电池型号：990XCP99000（施耐德原厂）
电池极性：必须正确安装，正极朝上
供电逻辑：双电池冗余，电池 1 优先供电，耗尽后电池 2 无缝切换
数据保持电流：
140ERT85400：70 µA
140ESI06200/06210：150 µA
MMB102/104、MMD102/104：200 µA

保持寿命计算：\(\text{寿命(天)} = \frac{6\ \text{Ah}}{24\ \text{h} \times \text{总电流(A)}}\)
单电池：≥0.5 年（典型）
双电池：寿命翻倍

热插拔：系统上电时可热插拔更换电池；断电时仅双电池配置可无数据丢失更换

四、环境参数

工作温度：0–60 ℃
存储温度：-40–85 ℃（空座）；装电池后 0–60 ℃
湿度：5%–95% RH（无凝露）
抗震 / 冲击：符合 IEC 60068-2-6/2-27 工业标准

五、适配模块清单（唯一兼容）

140ERT85400/85410（多功能输入模块）
140ESI06200/06210（高速计数模块）
MMB10200/10400、MMD10200/10400（运动控制模块）

六、状态指示与诊断

LED 指示：由主模块（ERT/ESI 等）面板 LED 显示电池低电压
总线诊断：电池故障通过 PLC 总线上报系统报警
更换提醒：建议在电池盖标签记录更换日期

七、安装与使用要点

断电安装：首次安装 / 拆卸必须断电，不支持热插拔安装
电池安装：优先使用上仓（仓 1）；双电池时两仓均装
极性检查：严禁反接，否则损坏模块与电池
更换操作：上电时直接开盖更换；断电时仅双电池可安全更换
电池处理：废旧电池属危废，需专业回收
