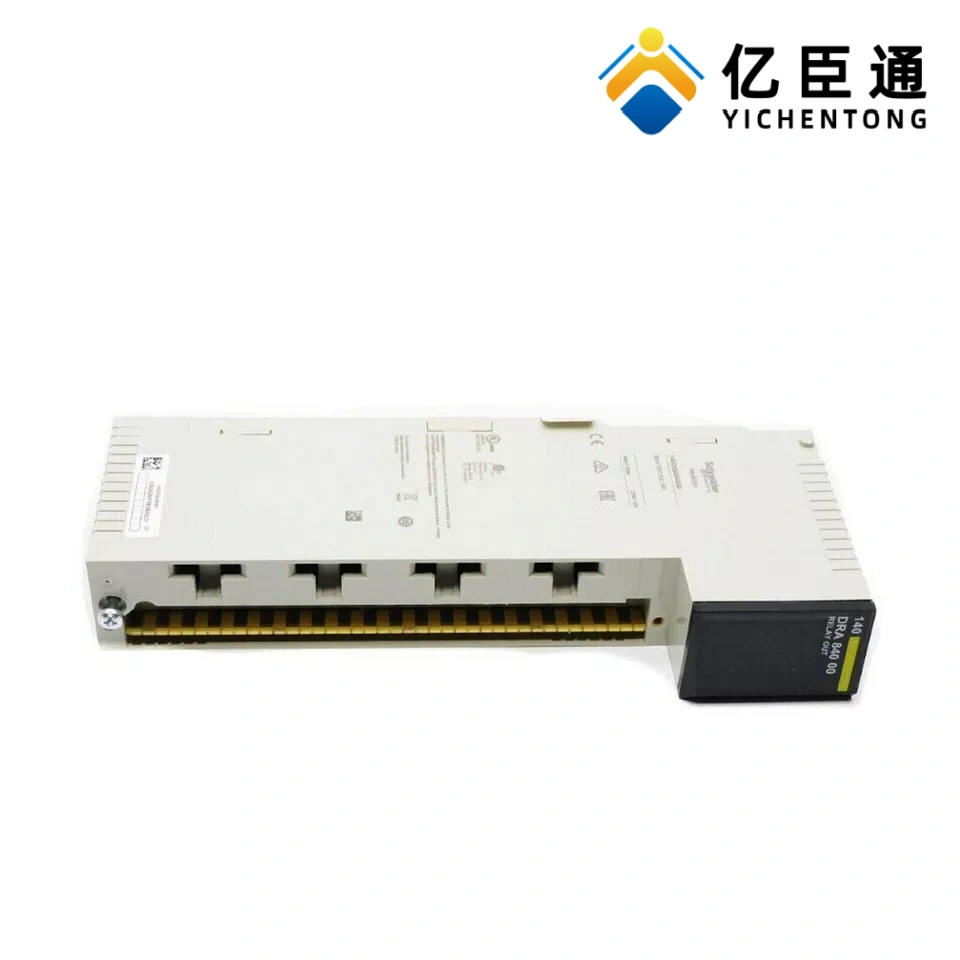

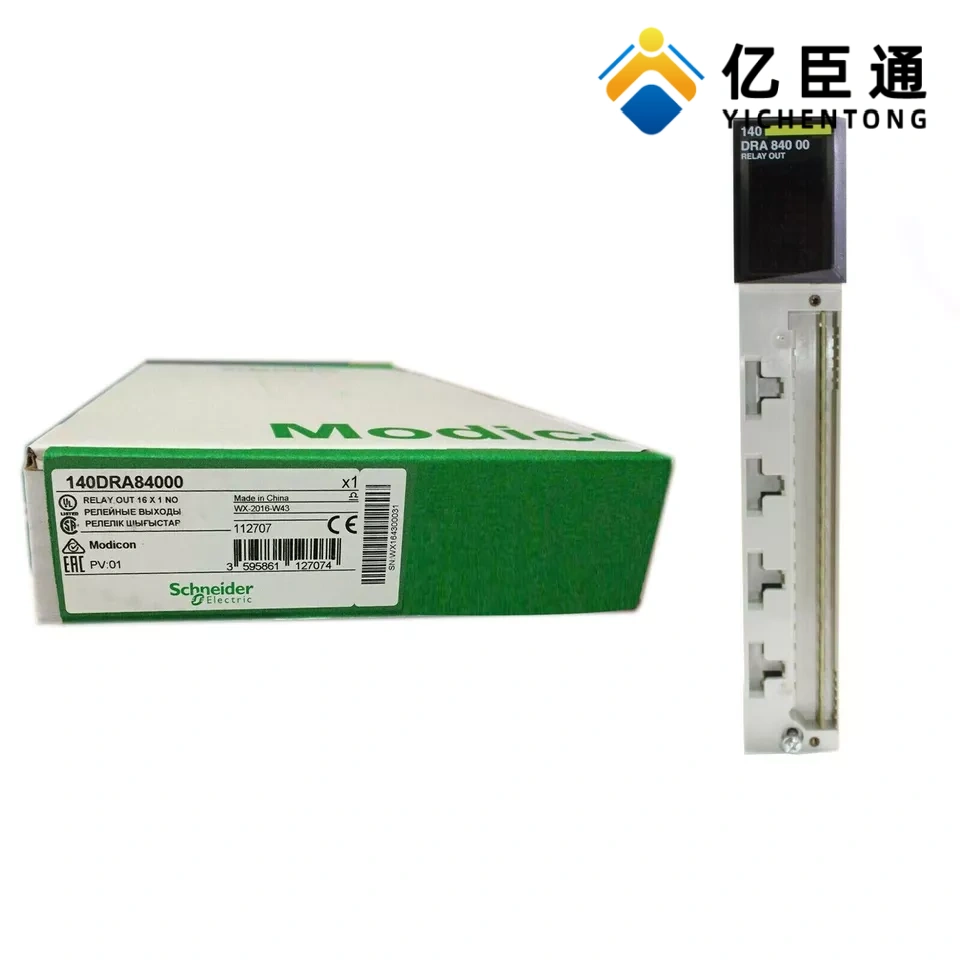

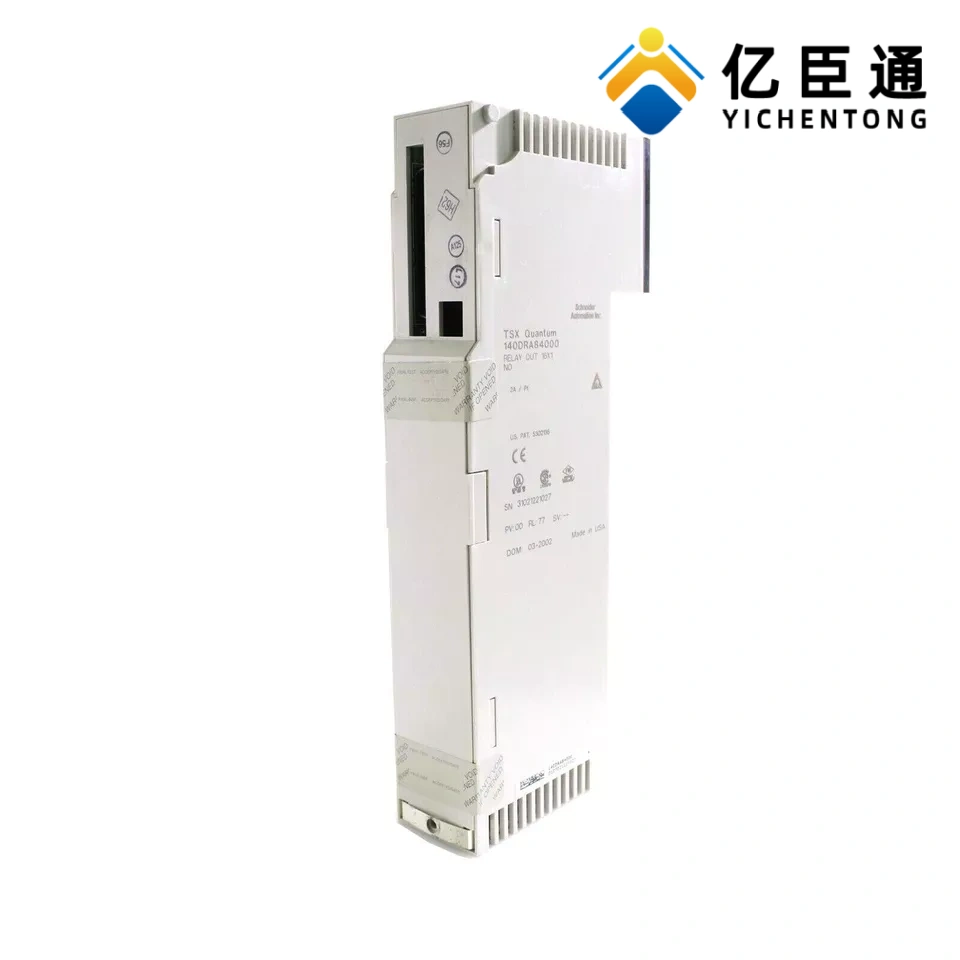

产品介绍

电气参数
1. 输出特性（16 点，Form A 常开）
输出电压：
5–30 V DC
30–150 V DC
20–250 V AC（47–63 Hz）
最小负载电流：≥50 mA（5–30 V DC / 20–250 V AC）
最大负载电流：
2 A（250 V AC / 30 V DC，阻性，60℃）
1 A（250 V AC / 30 V DC，钨灯 / 感性，cosφ=0.4）
300 mA（30–50 V DC，阻性）
浪涌电流：≤10 A / 10 ms（容性负载）
开关容量：500 VA（阻性）
响应时间：0→1 ≤10 ms；1→0 ≤20 ms
隔离耐压：
通道间：1780 Vrms / 60 s
通道与背板：2500 V DC / 60 s 或 1780 Vrms / 60 s
保护：每通道内置 275 V 压敏电阻 过压保护
2. 寿命
机械寿命：1000 万次
电气寿命：
2 A / 250 V AC（阻性）：20 万次
2 A / 30 V DC（阻性）：10 万次
三、物理与环境
LED 指示：
16 个绿色：单通道输出状态
1 个绿色：总线 Active（通信正常）
1 个红色：故障 F（过流 / 失电 / 继电器故障）
工作温度：0–60 ℃
存储温度：-40–85 ℃
湿度：≤95% RH（无凝露）
海拔：≤5000 m
防护：IP20（面板）
尺寸：约 314 × 165 × 47 mm（长 × 宽 × 高）
四、功能与应用
核心功能：
16 路继电器输出，宽电压兼容 5–30/30–150 V DC、20–250 V AC
Form A 常开触点，适配交直流混合负载
通道间 / 通道 - 背板高隔离，抗干扰强
LED 诊断 + 压敏保护，提升可靠性
适用场景：
工业自动化、机床、包装、物流、暖通
控制接触器、电磁阀、指示灯、小型电机、加热器
需电气隔离、交直流通用的中功率开关场景
