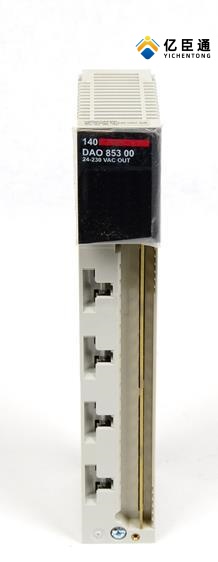

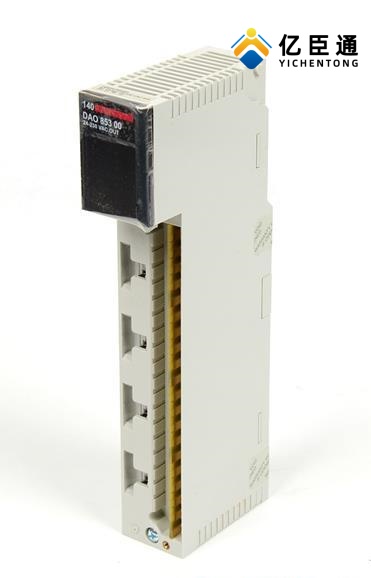

产品介绍

电气参数
1. 输出特性（32 点，4 组 ×8）
输出类型：双向可控硅（Triac），组间电气隔离
单通道额定电流：1 A RMS（连续，20–253 V AC）
每组最大电流：4 A RMS
模块总最大电流：16 A RMS
导通压降：≤ 1.5 V
漏电流（关态）：≤ 0.88 mA RMS（230 V AC）
浪涌电流：
单通道 1ms 内：≤ 2.5 A
每组 1 周期：≤ 45 A（参考同系列型号参数）
响应时间：0→1 ≤ 0.5 ms；1→0 ≤ 0.5 ms
耐压极限：
300 V RMS（10 秒）
400 V RMS（1 周期）
隔离耐压：通道组与背板 2500 Vrms / 60 s
保护：每通道4A 保险丝、内置RC 滤波、过压保护
三、物理与环境
安装：Quantum 本地 / 分布式 / 远程机架
LED 指示：
32 个绿色：单通道输出状态
1 个绿色：总线 Active（通信正常）
1 个红色：故障 F（过流 / 失电 / 熔断）
工作温度：0–60 ℃
存储温度：-40–85 ℃
湿度：≤95% RH（无凝露）
海拔：≤5000 m
防护：IP20（面板）
污染等级：3 级
四、功能与应用
核心功能：
32 路 AC 输出，4 组 ×8 分组隔离，适配多回路共电源场景
Triac 高速开关，响应≤0.5ms，适配频繁通断
宽压 20–253V AC，兼容工业中低压 AC 电网
分组限流与 LED 诊断，便于现场快速排障
适用场景：
工业自动化、生产线、机床、包装、物流
接触器、电磁阀、指示灯、加热器等 AC 负载控制
多回路共电源、组隔离的中大容量控制场景
