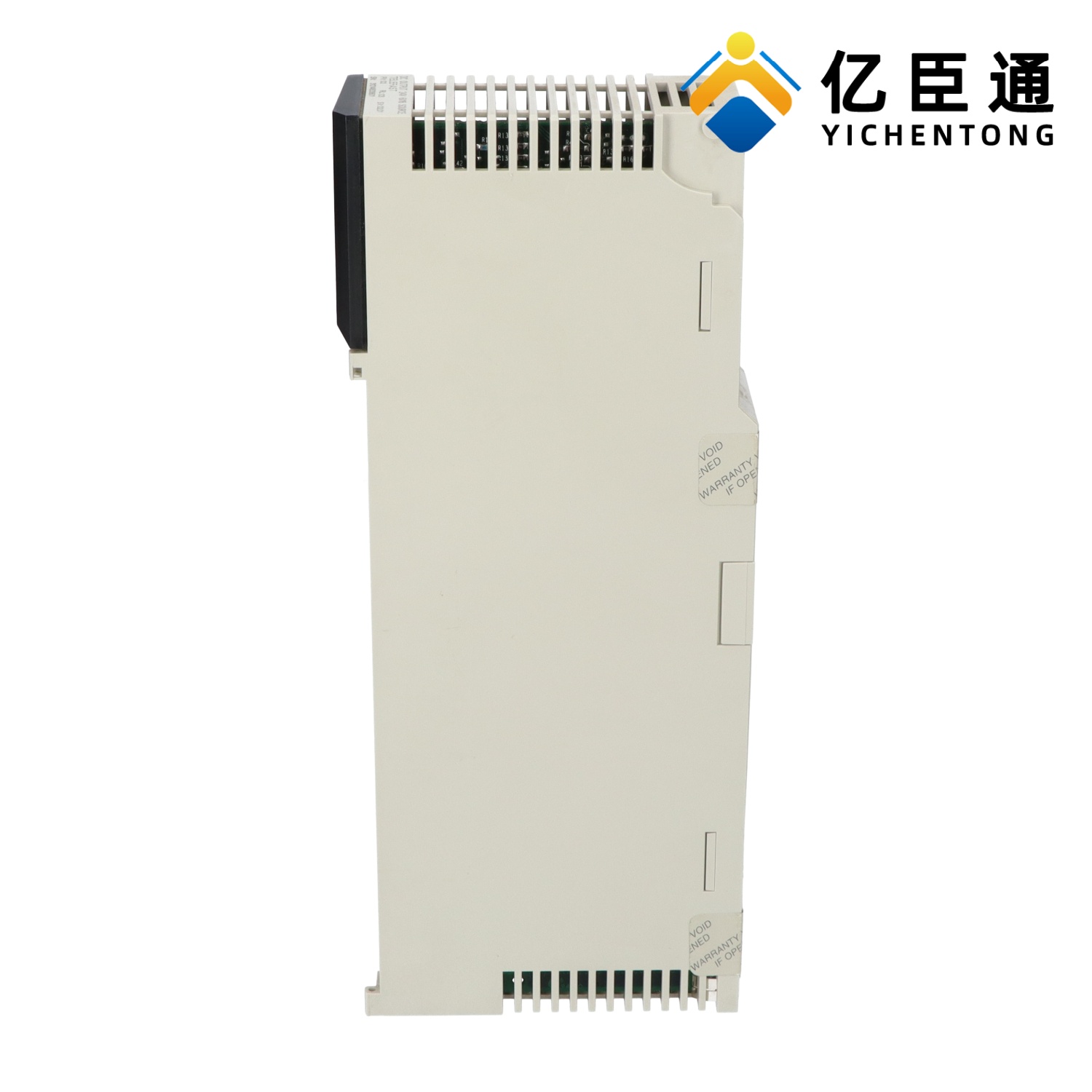

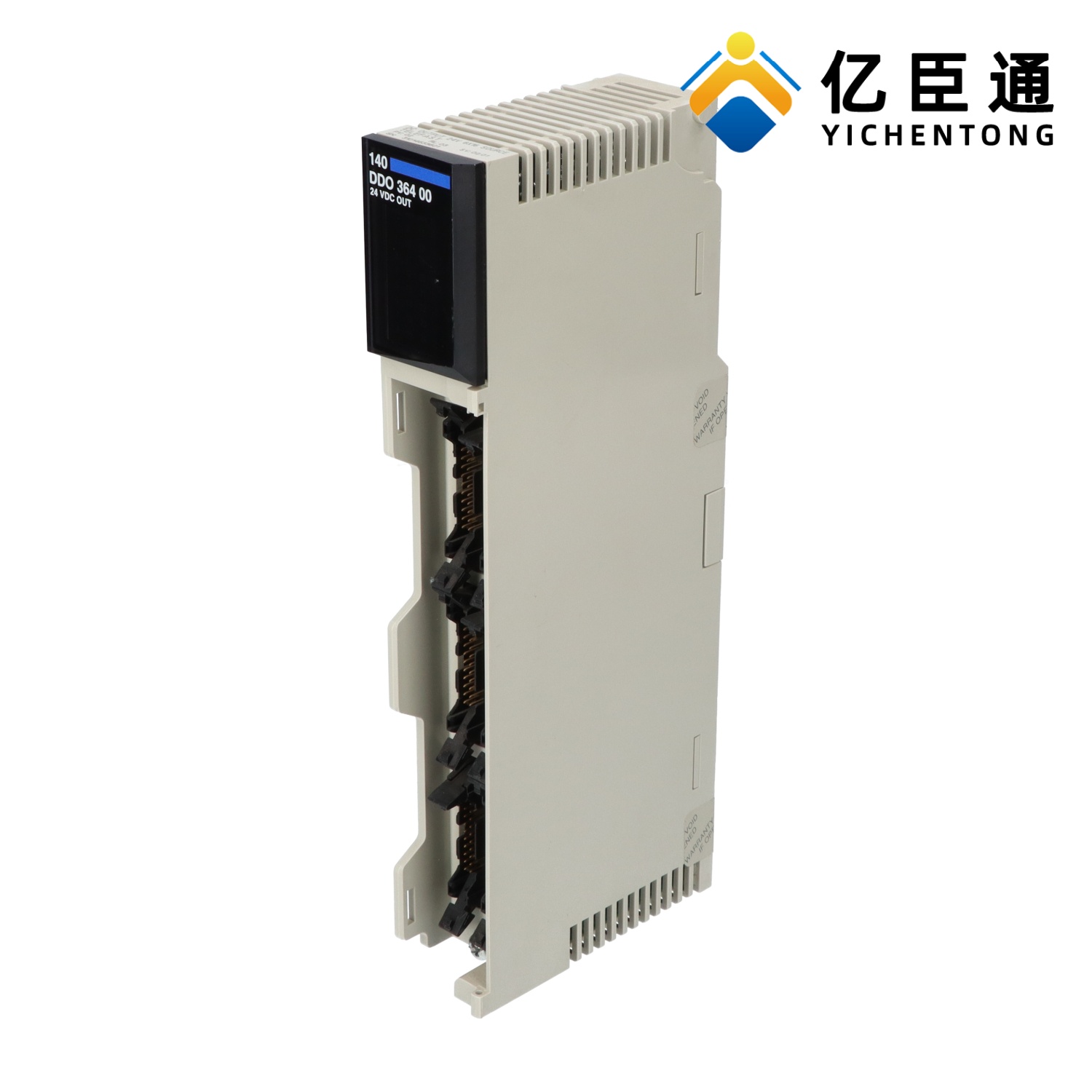

产品介绍

电气参数
1. 输出特性（96 点）
输出类型：固态 FET，漏型（Sink / 负逻辑）
单通道最大负载电流：0.5 A
每组最大电流：3.2 A
模块总最大电流：19.2 A
导通压降：≤0.4 V @ 0.5 A
漏电流：≤1 mA @ 24 V
浪涌电流：≤2 A（短时脉冲）
响应时间：0→1 ≤ 0.1 ms；1→0 ≤ 0.1 ms（高速开关）
隔离耐压：
通道与背板：500 Vrms DC / 60 s
保护：每通道内置过热与短路保护
三、物理与环境
连接：40 针螺钉端子块（型号 140XTS00200）
安装：Quantum 本地 / 分布式 / 远程机架
LED 指示：
96 个绿色：单通道输出状态
1 个绿色：总线 Active（通信正常）
1 个红色：故障 F（短路 / 过载 / 失电）
工作温度：0–60 ℃
存储温度：-40–85 ℃
湿度：≤95% RH（无凝露）
海拔：≤5000 m
防护：IP20（面板）
抗干扰：ESD 4kV（接触）/8kV（空气）；辐射电磁场 10 V/m（80–2000 MHz）
四、功能与应用
核心功能：
96 路独立 24V DC 漏型输出，6 组隔离
高速固态开关，适配电磁阀、继电器、指示灯、小型执行器
每通道短路 / 过热保护，故障点诊断
状态 LED 与故障上报，便于维护
适用场景：
高密度 I/O 工业自动化、生产线控制
包装、印刷、纺织、机床、物流、物料搬运
24V DC 负载驱动、离散信号集中控制
