产品介绍

电气参数

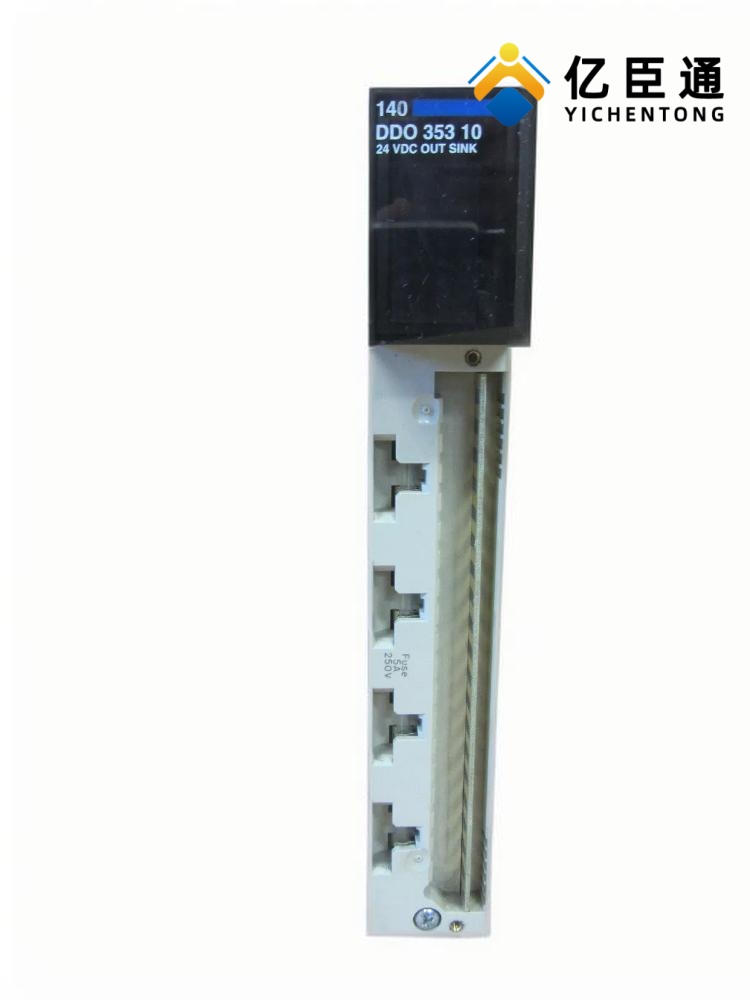

1. 输出特性（32 点）
输出类型：固态 FET，漏型（Sink / 负逻辑）
单通道最大负载电流：0.5 A
每组最大电流：4 A（配5A 组保险丝）
模块总最大电流：16 A
导通压降：≤ 0.4 V @ 0.5 A
漏电流：≤ 0.4 mA @ 30 V
浪涌电流：≤ 5 A / 1 ms
绝对最大电压：50 V（1s 峰值）
响应时间：0→1 ≤ 1 ms；1→0 ≤ 1 ms
隔离耐压：
通道与背板：1780 Vrms / 60 s
组间：500 Vrms / 60 s
保护：每组内置 5A 保险丝
三、物理与环境
连接：40 针螺钉端子块（型号 140XTS00200）
安装：Quantum 本地 / 分布式 / 远程机架
LED 指示：
32 个绿色：单通道输出状态
1 个绿色：总线 Active
1 个红色：故障 F（熔断 / 失电）
工作温度：0–60 ℃
存储温度：-40–85 ℃
湿度：≤95% RH（无凝露）
海拔：≤5000 m
防护：IP20（面板）
四、功能与应用
核心功能：
32 路独立 24V DC 漏型输出，分组隔离
高速固态开关，适配电磁阀、继电器、指示灯
内置保险丝，短路 / 过载保护
状态 LED 与故障诊断
适用场景：
工业自动化、生产线控制
包装、印刷、纺织、机床、物流
24V DC 负载驱动、离散信号控制
