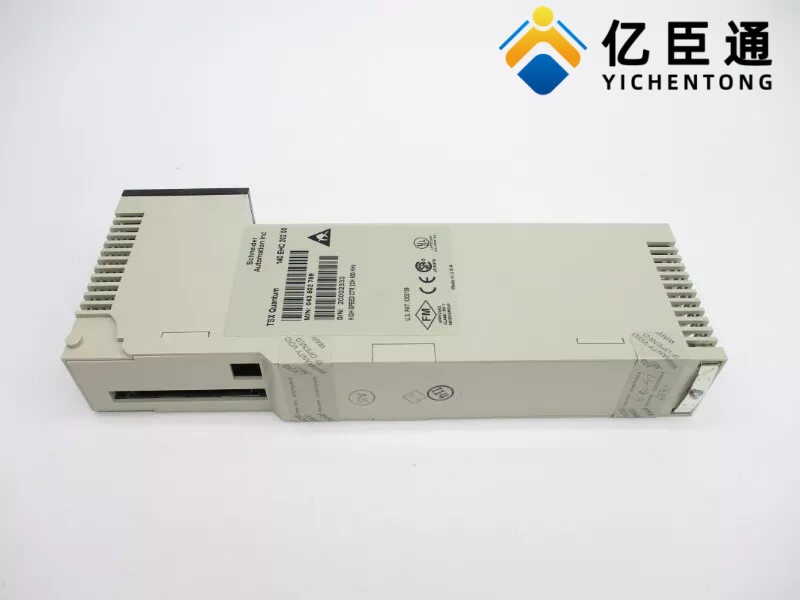

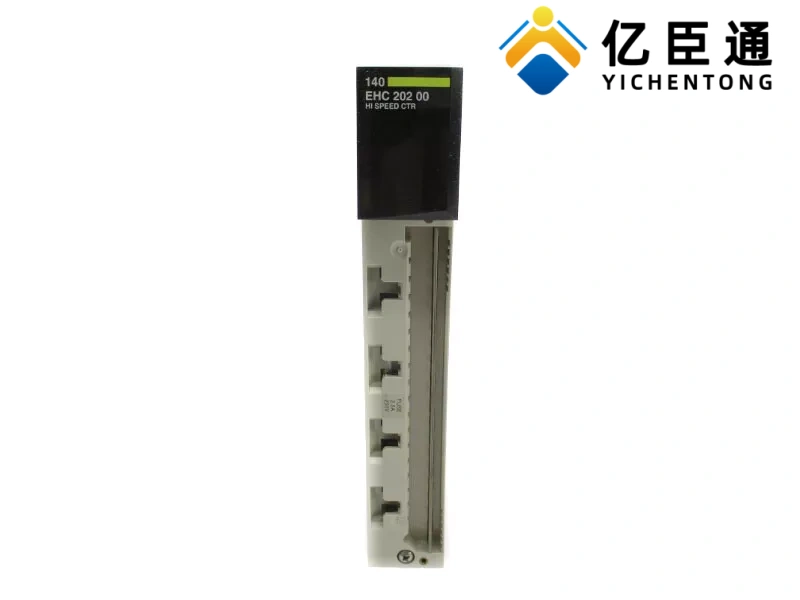

产品介绍

电气参数
1. 高速计数输入（2 通道）
输入类型：单端 / 差分（支持 A/B 相正交编码器）
输入电压：5/12/24V DC（单端）；差分≥1.8V
输入阻抗：10kΩ
阈值（单端）：
5V：ON 0–2V；OFF 3.5–5V
12V：ON 0V；OFF 2–7V
24V：ON 13–24V；OFF 0–11V
隔离耐压：通道与背板 1780Vrms / 60s
计数模式：增量、减量、双向、A/B 相、脉冲 + 方向、外部复位 / 触发
响应时间：< 1μs（硬件级）
2. 离散量输出（4DO）
类型：FET 固态输出（无触点）
电压：0–30V DC
负载电流：0.5A / 点（最大）
漏电流：≤ 0.4mA（OFF）
压降：≤ 0.4V（ON）
保护：36V Transorb、2.5A 保险丝（短路保护）
隔离：与背板 1780Vrms / 60s
三、物理与环境
连接：40 针螺钉端子块
安装：Quantum 本地 / 分布式 / 远程机架，占 1 个槽位
LED 指示：
2 个绿色：计数通道状态
4 个绿色：DO 状态
1 个绿色：总线 Active
1 个红色：故障 F
工作温度：0–60℃
存储温度：-40–85℃
湿度：≤95% RH（无凝露）
海拔：≤5000m
EMC：静电 4kV（接触）/8kV（空气）；电磁场 10V/m（80–1000MHz）
四、功能与应用
核心功能：
2 路独立高速脉冲计数，支持 A/B 相编码器四倍频
硬件比较输出、位置锁存、频率 / 周期测量
外部触发 / 复位、中断、预置值匹配
适用场景：
伺服 / 步进控制、编码器位置 / 速度反馈
包装机、印刷机、纺织机械、数控机床
冶金、汽车、电子制造、烟草、物流分拣
高频脉冲采集与高精度运动控制场景
