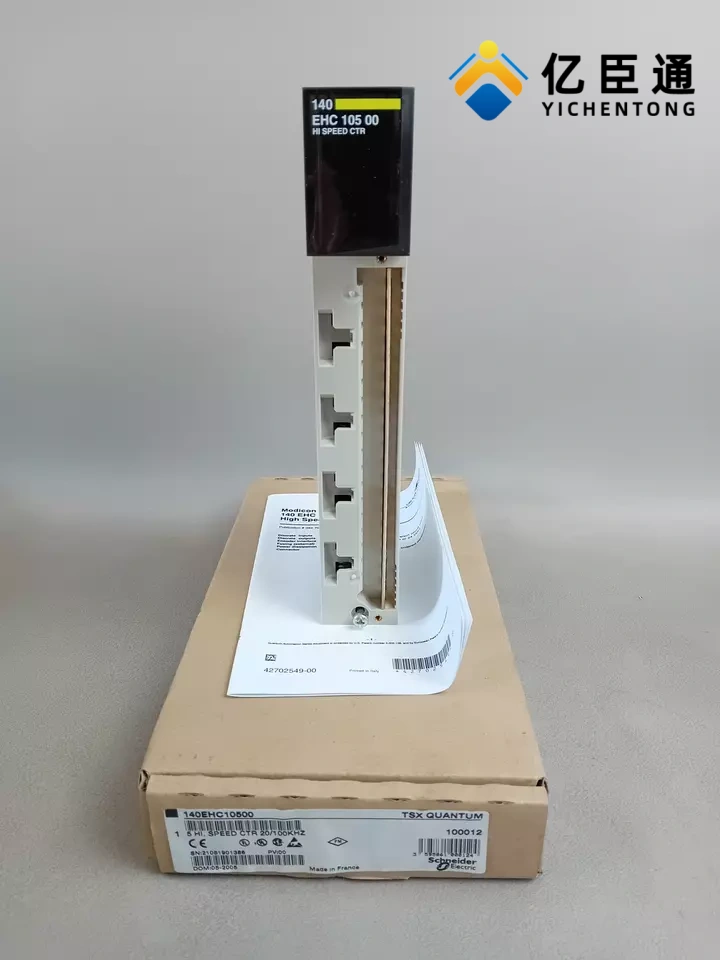

产品介绍

电气参数
1. 高速计数输入（5 通道）
输入类型：单端 / 差分（支持 A/B 相编码器）
输入电压：15–30 V DC（逻辑 1）；3–5 V DC（逻辑 0）
输入电流：7 mA / 通道
输入阻抗：约 3 kΩ
隔离耐压：通道与背板 500 Vrms / 60 s
计数模式：增量、减量、双向、A/B 相、脉冲 + 方向、外部复位 / 触发
计数范围：32 位（-2³¹ ~ +2³¹-1）
响应时间：< 10 μs
2. 离散量输入（8DI）
类型：24V DC 源型 / 漏型
电压：15–30 V DC（ON）；0–5 V DC（OFF）
电流：7 mA / 点
隔离：与背板 500 Vrms
3. 离散量输出（8DO）
类型：FET 固态输出（无触点）
电压：20–30 V DC
负载电流：0.21 A / 点（最大）
漏电流：≤ 0.1 mA
压降：≤ 1.25 V（导通）
保护：内部短路保护
隔离：与背板 500 Vrms
三、物理与环境
连接：40 针螺钉端子块
安装：Quantum 本地 / 分布式 / 远程机架
LED 指示：
5 个绿色：计数通道状态
8 个绿色：DI 状态
8 个绿色：DO 状态
1 个绿色：总线 Active
1 个红色：故障 F
工作温度：0–60 ℃
存储温度：-40–85 ℃
湿度：≤95% RH（无凝露）
海拔：≤5000 m
防护：IP20（面板）
四、功能与应用
核心功能：
5 路独立高速脉冲计数，支持编码器接口
集成 8DI/8DO，可做触发、复位、比较输出
支持位置锁存、频率测量、周期测量
可配置比较输出与中断触发
适用场景：
编码器位置 / 速度反馈、伺服 / 步进控制
生产线计数、包装机、印刷机、纺织机械
冶金、汽车、电子制造、烟草、水处理
需高速脉冲采集的工业自动化系统
