产品介绍

技术规格
参数类别    详细规格

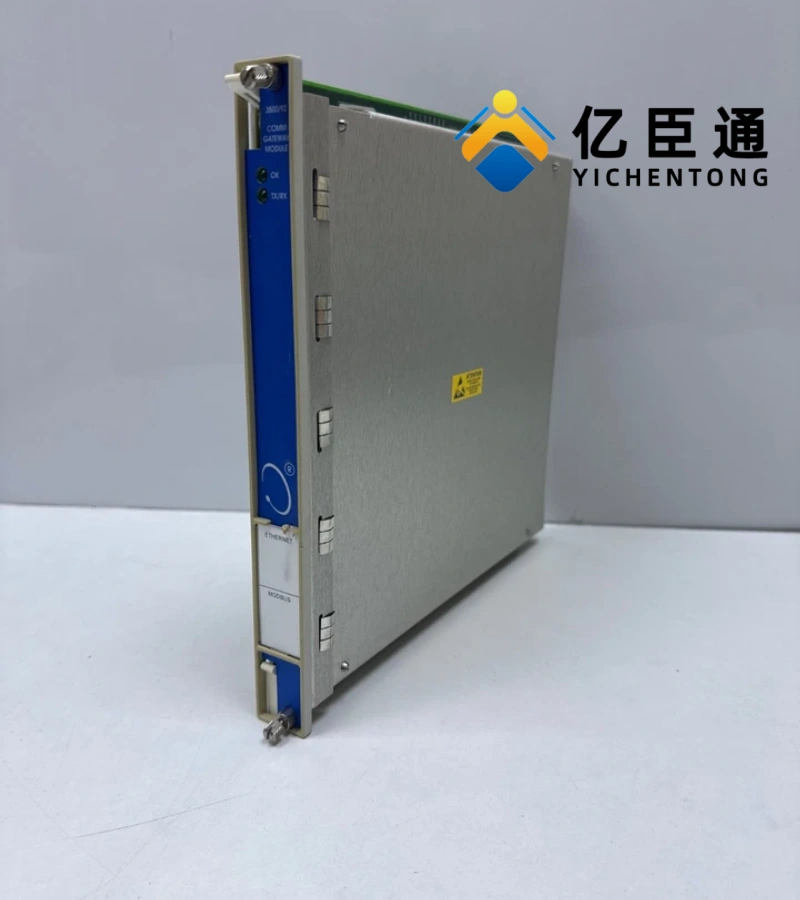

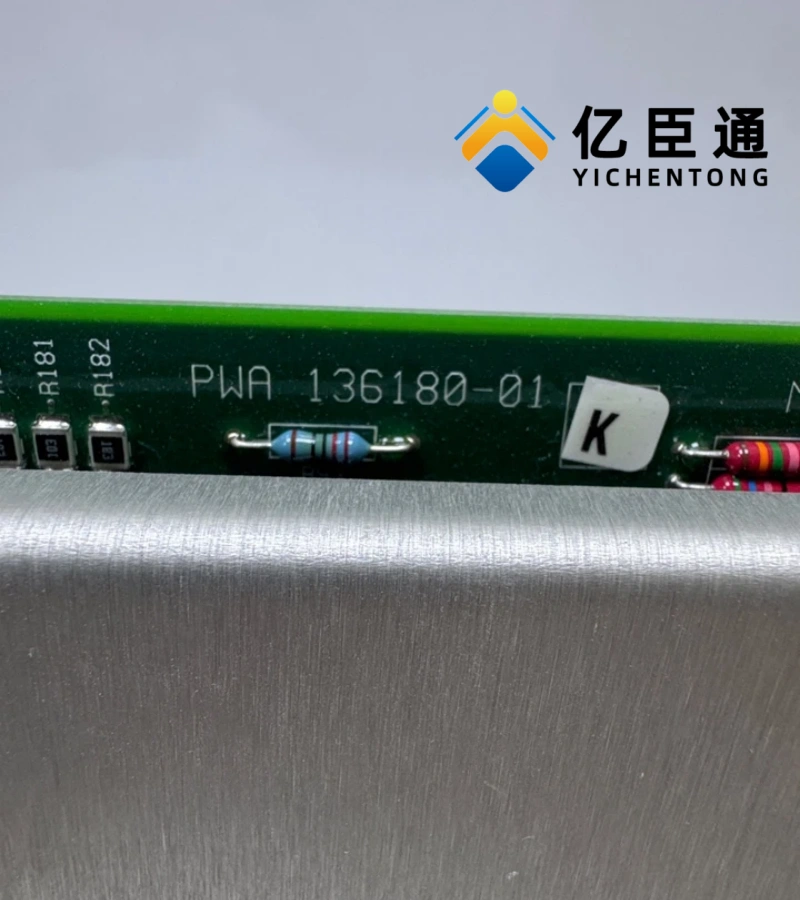

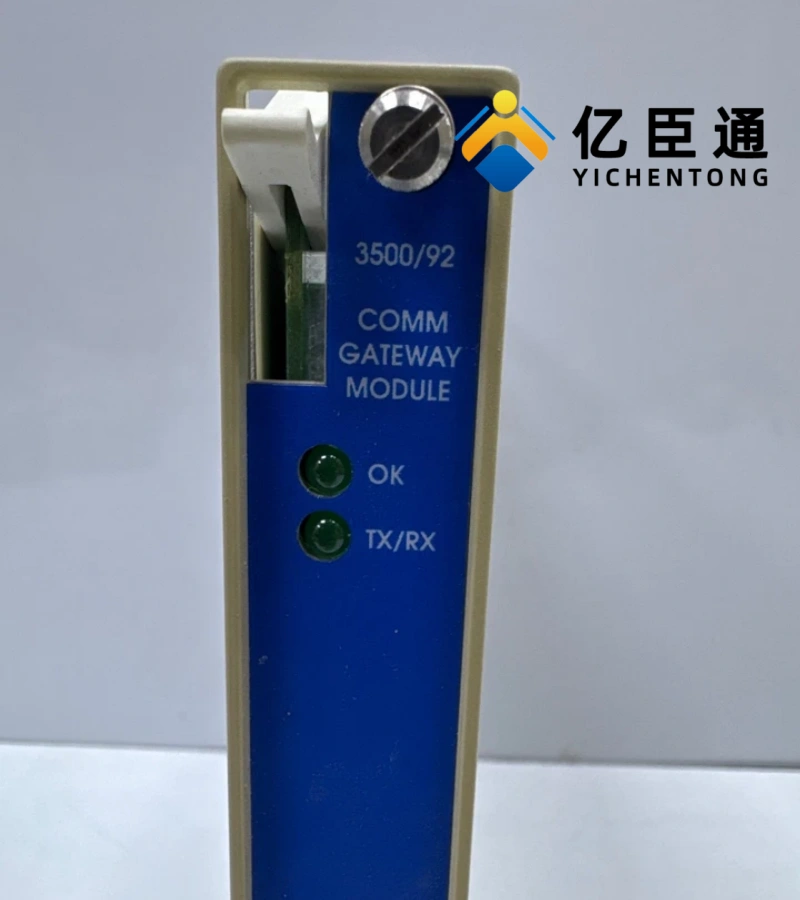

基本信息    完整型号：3500/92 136180-01
制造商：Bently Nevada（Baker Hughes 旗下品牌）
产地：美国
尺寸：标准 3500 模块尺寸（241.3 mm × 24.4 mm × 241.8 mm，9.50 in × 0.96 in × 9.52 in）
重量：约 1.36 kg（3 lb）
类型：通信网关模块，支持多种工业通信协议
通信接口    以太网接口：1 个 RJ45 端口（10/100 Base-T）
串行接口：RS-232、RS-422、RS-485（可配置）
数据高速公路：Bently Nevada 专有 Data Highway 接口
通信速率：以太网 10/100 Mbps，串行最高 115.2 kbps
支持协议    Modbus RTU、Modbus ASCII、Modbus TCP/IP
Bently Nevada 专有协议（用于与 3500 组态软件通信）
可选支持 DNP3 协议（需特定配置）
数据传输能力    支持传输所有机架监测值：振动、位移、温度、压力等
支持传输报警状态、事件记录、系统状态信息
支持静态值、动态数据和趋势数据的实时传输
电源要求    电压：+24 Vdc（系统电源）
功耗：典型值 5 W，最大 7 W
环境条件    工作温度：0°C 至 55°C（32°F 至 131°F）
存储温度：-40°C 至 85°C（-4°F 至 185°F）
湿度：5% 至 95% RH（非冷凝）
防护等级：符合 NEMA 4/IP65 标准（适用于恶劣工业环境）
配置与管理    配置软件：3500 Rack Configuration Software
支持功能：可配置 Modbus 寄存器、报警通知设置、数据过滤
固件升级：支持现场固件升级，无需更换硬件
安全特性    支持密码保护，防止未授权访问
符合 SIL 2 功能安全标准，适用于关键设备监测
危险区域认证：适用于 Class I, Div 2 危险区域
主要功能与优势
全面通信能力：同时支持以太网和串行通信，提供灵活的系统集成方案，满足不同工业网络环境需求
无缝系统集成：与 DCS、PLC、SCADA 等主流自动化系统完美兼容，实现 3500 监测数据与过程控制数据的深度融合
可配置 Modbus 寄存器：内置 Configurable Modbus Register Utility，可自定义 Modbus 寄存器映射，满足特定应用需求
实时数据传输：提供高速数据传输能力，确保监测数据实时同步至外部系统，支持预测性维护和实时故障诊断
远程监控支持：支持 System 1 软件远程接入，实现 3500 系统的远程配置、监控和故障分析
事件记录与报警通知：能够传输完整的事件列表和报警状态，帮助快速定位和解决设备问题
坚固耐用设计：专为工业环境设计，具备抗振动、抗电磁干扰能力，确保在恶劣条件下稳定运行
向后兼容：支持 3500/90 模块的所有通信功能，可直接替换老旧通信模块，保护用户投资
应用领域
石油天然气行业：压缩机、泵、风机等旋转机械的状态监测与远程监控
化工与炼油：反应器、汽轮机、发电机等关键设备的通信集成
电力发电：汽轮发电机组、锅炉给水泵、引风机等设备的数据采集与分析
矿山与冶金：破碎机、球磨机、离心机等重型机械的状态监测系统集成
造纸与纺织：造纸机、纺丝机等高速旋转设备的远程诊断
水处理：水泵、鼓风机等设备的状态监测与过程控制集成
