产品介绍

技术规格
参数类别    详细规格

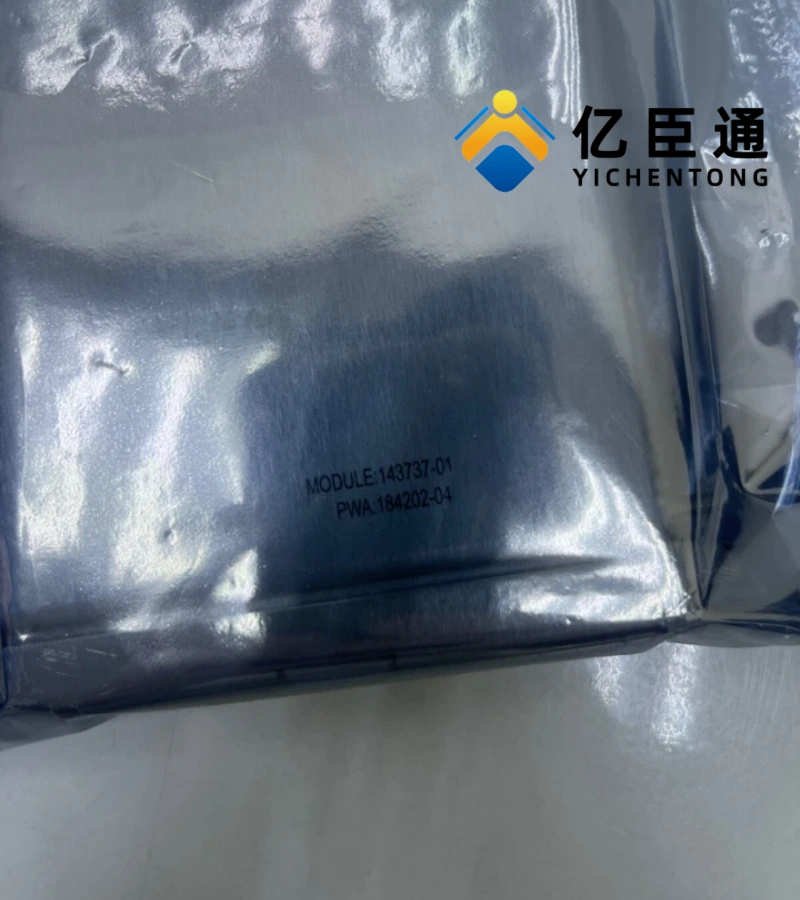

基本信息    完整型号：3500/77M-05-00 143737-01（-05-00 表示带外部终端，需配合外部终端块使用）
制造商：Bently Nevada（Baker Hughes 旗下品牌）
产地：美国
尺寸：标准 3500 模块尺寸（241.3 mm × 24.4 mm × 241.8 mm，9.50 in × 0.96 in × 9.52 in）
重量：约 0.8 kg（1.76 lb）
类型：4 通道气缸压力 I/O 模块，带外部终端
输入特性    通道数：4 个独立压力传感器通道
输入类型：Bently Nevada 认可的压力传感器（如 165855 系列）
输入信号范围：+0.5 至 + 10.0 Vdc（9.5 V 满量程）
输入阻抗：>1 MΩ
传感器电源：-24 Vdc（为压力传感器供电）
测量精度    满量程精度：±1.0%（在 - 30°C 至 + 65°C 温度范围内）
零点漂移：<±0.05% 满量程 /°C
线性度：<±0.5% 满量程
测量参数    每个通道可计算 8 种关键压力变量：
1. 气缸压力（实时值）
2. 排气压力（Discharge Pressure）
3. 吸气压力（Suction Pressure）
4. 最大压力（Maximum Pressure）
5. 最小压力（Minimum Pressure）
6. 压缩比（Compression Ratio）
7. 峰值杆压缩力（Peak Rod Compression）
8. 峰值杆张力（Peak Rod Tension）
报警与输出    每个通道支持独立的警告 (Alert)、危险 (Danger) 报警设置
4 个可配置的 4-20 mA 记录器输出（对应 4 个压力通道）
6 个可编程继电器输出（可配置为报警触发）
支持报警锁定、延迟、复位功能
前面板 LED 指示灯：状态、通信、旁路模式显示
电源要求    电压：+24 Vdc（系统电源），-24 Vdc（传感器电源）
功耗：典型值 4 W，最大 6.5 W
环境条件    工作温度：0°C 至 55°C（32°F 至 131°F）
存储温度：-20°C 至 70°C（-4°F 至 158°F）
湿度：0% 至 95% RH（非冷凝）
防护等级：符合工业标准，适用于恶劣工业环境
危险区域认证：适用于 Class I, Div 2 危险区域
通信与配置    通信接口：支持 RS-232、RS-485、以太网
配置软件：3500 Rack Configuration Software
协议支持：Bently Nevada 专有协议和 Modbus RTU/TCP
数据记录：200 条事件列表，支持趋势分析和故障诊断
信号处理    ADC 转换：24 位
采样率：1000 Hz / 通道
频率响应：0.1 Hz 至 1 kHz（覆盖往复机械典型压力变化频率）
滤波：可配置低通、高通和陷波滤波器
主要功能与优势
往复机械专用：专为往复式压缩机设计，精确测量气缸压力，计算 8 种关键压力参数，全面评估压缩机运行状态
外部终端设计：需配合 128015 系列外部终端块使用，在危险区域与安全区域之间提供电气隔离，符合 IEC 61508 和 ISA 61511 功能安全标准
4 通道独立监测：4 个压力通道可单独配置不同测量参数，支持压缩机多气缸同时监测
高精度信号处理：采用 24 位 ADC 转换技术，确保测量数据的准确性与可靠性，满量程精度达 ±1.0%
全面报警系统：每个活动测量参数可设置警告阈值，任意 2 个参数可设置危险阈值，支持报警优先级与连锁保护逻辑
无缝系统集成：与 3500 系统其他模块（如 3500/20 框架接口模块、3500/33 通信模块）完美兼容，支持分布式监测和集中控制
故障诊断：提供丰富的静态值、动态数据和事件记录，支持趋势分析和频谱分析，帮助预测性维护
参数计算：自动计算压缩比、峰值杆力等关键参数，帮助识别阀门泄漏、活塞环磨损、气缸余隙过大等故障
应用领域
石油天然气行业：往复式压缩机、天然气输送压缩机气缸压力监测
化工与炼油：加氢反应器进料压缩机、催化裂化装置空气压缩机气缸压力监测
电力发电：燃气轮机辅助压缩机、锅炉给水泵驱动压缩机气缸压力监测
矿山与冶金：空气分离装置压缩机、制氧机压缩机气缸压力监测
工业气体：氮气压缩机、氢气压缩机等往复式压缩设备状态监测
食品与制药：无菌空气压缩机、工艺气体压缩机气缸压力监测.
