产品介绍

技术规格
物理特性

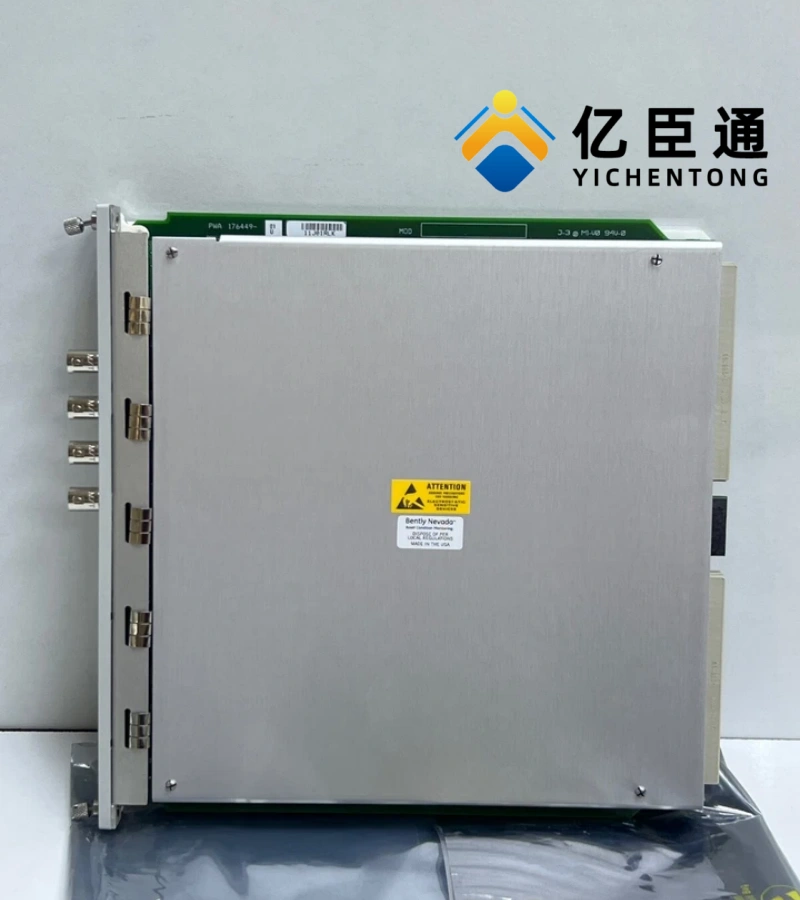

尺寸 (W×H×D)：2.6cm×25.8cm×24cm (1.0"×10.2"×9.4")
重量：0.8kg (1.76lbs)
安装方式：3500 标准机架全高位置安装，热插拔设计

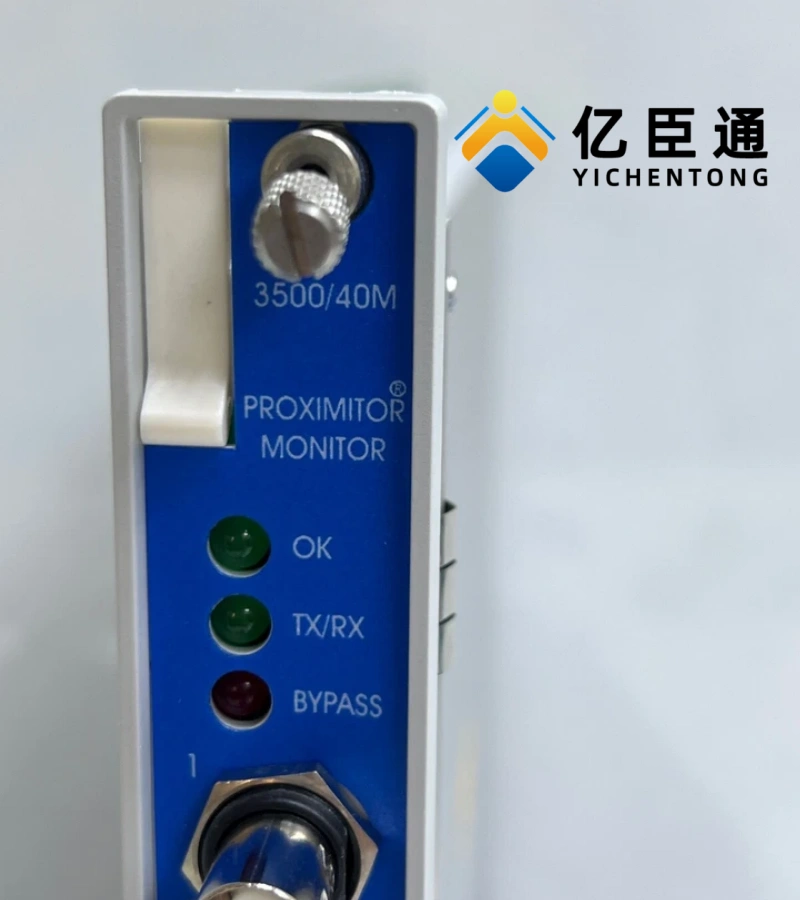

指示灯：前面板 LED 显示电源状态、通道状态和通信状态
防护等级：IP20 (防尘，需安装在控制柜内)
模块类型：I/O 模块类型 01 (带内部终端的 Proximitor I/O 模块)
电气参数
电源输入：24V DC (范围：18-30V DC)
功耗：≤7W
输入信号类型：
接近传感器 (Proximitor) 输入：支持 3300 系列涡流探头
地震传感器输入：支持速度型振动传感器
输入阻抗：标准 I/O: 10kΩ；TMR I/O: 50kΩ
测量范围：根据传感器类型配置，典型范围0-10V
隔离电压：1500V AC (通道间和通道与机架间)
信号处理与输出
测量参数：径向振动、轴向位移、偏心度、差胀、REBAM (旋转元件轴承分析)
输出配置：
6 个继电器输出：可独立编程，用于报警和停机控制
4 个 4-20mA 记录器输出：可配置输出任意测量参数
1 个专用缓冲输出：提供原始信号，用于外部分析
灵敏度：
径向振动：3.94mV/μm (10mV/mil) 或 7.87mV/μm (20mV/mil)
差胀：0.394mV/μm (10mV/mil) 或 0.787mV/μm (20mV/mil)
精度：直接 / 间隙 / 1X/2X 测量: ±0.33% F.S. (满量程)，最大 ±1%
响应时间：≤500μs
通信与编程
通信接口：
以太网 TCP/IP：用于配置和数据传输
串行通信：RS232/RS422/RS485，支持 Modbus RTU 协议
配置方式：通过 3500 系统配置软件 (Windows 平台) 或可选的本地显示器 / 键盘
数据记录：支持 200 条事件列表，记录报警和状态变化
环境参数
工作温度：-30°C 至 + 65°C (-22°F 至 + 150°F)
存储温度：-40°C 至 + 85°C
湿度：≤95%，无冷凝
抗振动：5-2000Hz，适用于高振动工业环境
抗冲击：50g (11ms)
认证：CE, UL, RoHS 合规
功能特点
核心功能
多参数监测：同时监测旋转机械的振动、位移、偏心等关键参数
双通道输入：可同时接入接近传感器 (测量位移) 和地震传感器 (测量振动速度)
报警与保护：6 个独立继电器输出，可配置预警 (Alert) 和危险 (Danger) 两级报警
精确测量：24 位 ADC 转换，精度达 **±0.33% F.S.**，确保设备状态准确评估
灵活编程：每个通道可独立配置测量参数、报警阈值和输出行为
技术优势
高集成度：单个模块实现多种测量功能，节省机架空间
工业级可靠性：适应 - 30°C 至 + 65°C 极端温度，抗振动冲击，适合恶劣工业环境
热插拔能力：无需停机即可更换模块，提高系统可用性
多通信接口：支持以太网和串行通信，便于与 DCS、SCADA 系统集成
故障安全设计：可配置故障时继电器状态，确保设备安全
工作原理
信号采集：接收来自接近传感器 (测量轴位移) 和地震传感器 (测量振动) 的模拟信号
信号处理：
信号放大和滤波，提取有用信息
计算各种机械状态参数 (振动幅值、相位、位移等)
与用户预设的报警阈值比较
输出控制：
当参数超过阈值时，相应继电器动作，触发报警或停机
4-20mA 输出提供连续测量数据，供记录和趋势分析
缓冲输出提供原始信号，用于深入故障诊断
通信与集成：
通过以太网或串行接口将数据传输至监控系统
支持 Modbus 协议，可与各种工业控制系统无缝集成
应用场景
主要行业应用
石油化工：压缩机、泵组、涡轮机的振动和位移监测，防止设备损坏
电力行业：汽轮发电机组轴系监测，确保旋转精度和稳定性
冶金钢铁：轧机、高炉风机等重型设备的状态监控，预防非计划停机
天然气：压缩机站管道泵的振动分析，保障长输管线安全
造纸 / 水泥：大型旋转机械的精密监测，提高设备可靠性和使用寿命
