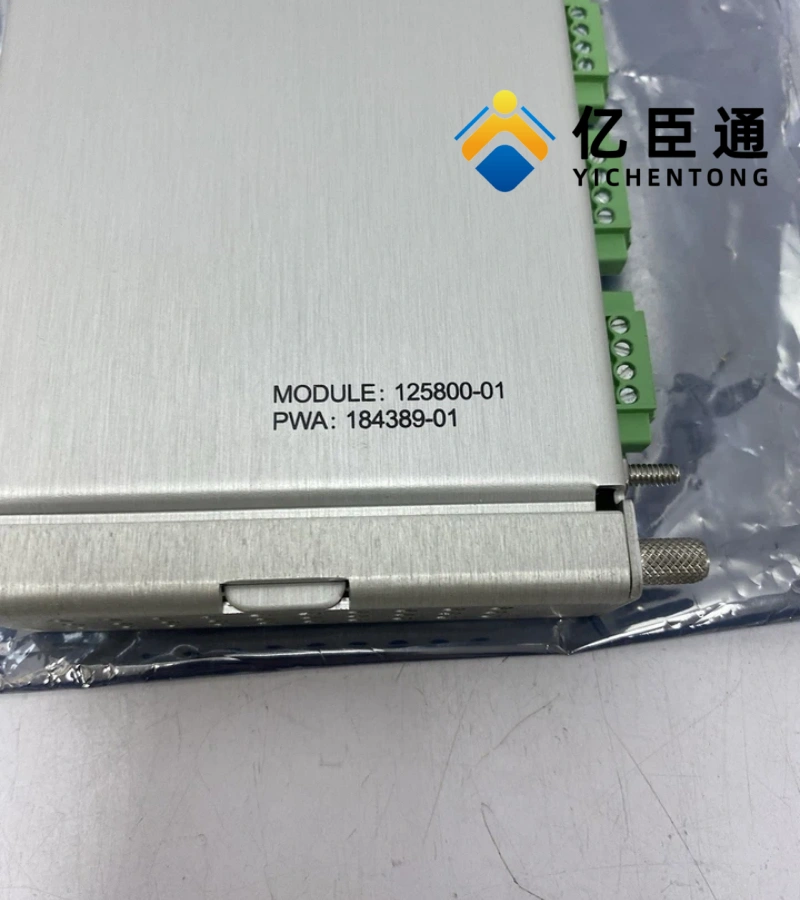

产品介绍

技术规格
物理特性
尺寸 (W×H×D)：24.2cm × 11.2cm × 2.5cm (9.5" × 4.4" × 1.0")
重量：0.38kg (0.84 lb)
安装方式：3500 标准机架半高位置安装，热插拔设计
指示灯：前面板 LED 显示电源、通信和运行状态
防护等级：IP20 (防尘)
电气参数
电源输入：24V DC (范围：20.4-26.4V DC)
功耗：≤3.2W (典型值)
输入信号：接受 ** 接近探头 (proximity probes) 或磁传感器 (magnetic pickups)** 信号
输入信号范围：+0.8V 至 - 21.0V (非隔离型)
输入阻抗：10kΩ (每通道)
输出信号：数字键相信号，指示轴上键相标记与传感器对齐时刻
最大输出频率：20kHz
环境参数
工作温度：0°C 至 + 65°C
存储温度：-40°C 至 + 85°C
湿度：≤95%，无冷凝
功能特点
核心功能
键相信号处理：接收传感器信号，转换为精确数字键相信号
相位参考提供：为 3500 系统中其他监测模块 (如振动监测器) 提供基准相位信号
轴转速测量：提供轴转速的精确测量，用于振动分析和故障诊断
信号检测：检测轴上键相标记与键相传感器的精确对齐，为旋转机械监测提供时间基准
技术优势
双通道设计：可同时处理两路键相信号，提高系统可靠性
高速处理：即使在高转速应用中也能保持相位测量精度
内部端子连接：便于系统集成，减少外部接线
兼容多种传感器：支持涡流探头和磁传感器，适应不同监测需求
增强诊断：提供信号完整性检查和系统故障检测功能
工作原理
接收来自接近探头或磁传感器的模拟信号，这些传感器安装在旋转轴附近，检测轴上键相标记
将传感器信号放大、滤波和数字化处理，生成精确的键相信号
向 3500 系统中其他监测模块提供相位参考脉冲，用于确定轴的精确位置和旋转角度
键相信号作为振动分析基础，帮助区分不平衡、不对中等不同类型的机械故障
应用场景
主要行业应用
电力行业：汽轮机、发电机等大型旋转设备的状态监测
石油化工：压缩机、泵等设备的振动分析和故障诊断
冶金钢铁：轧机、风机等重型机械的精密状态监控
造纸 / 水泥：大型旋转机械的预测性维护系统
