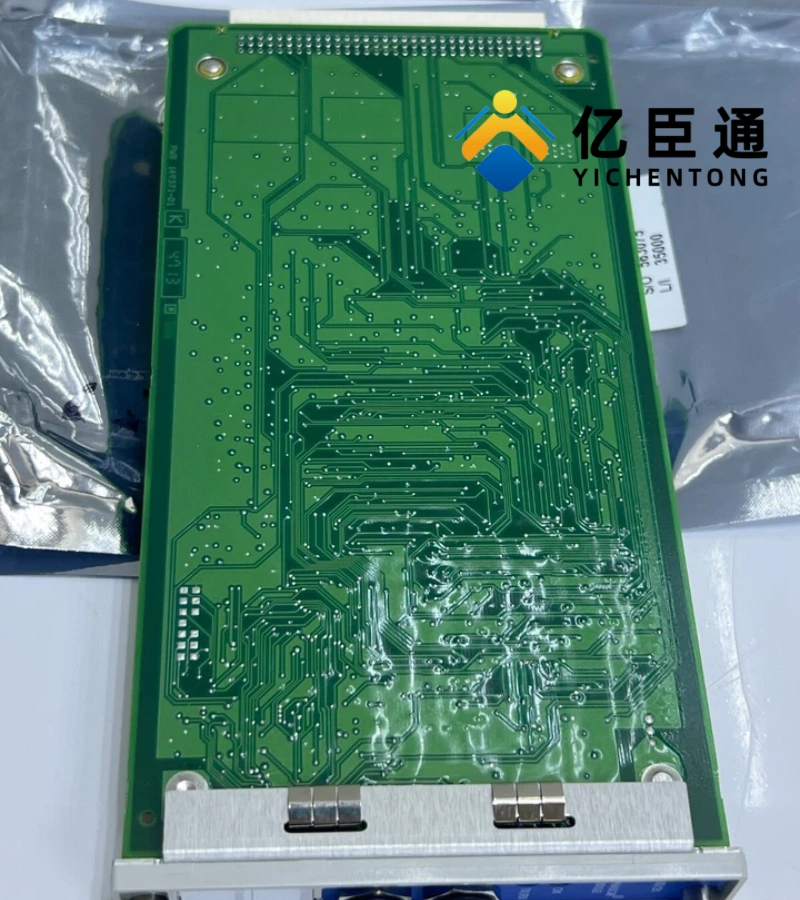

产品介绍

技术规格
物理特性
尺寸 (W×H×D)：75mm × 178mm × 25mm (3" × 7" × 1")
重量：约 0.34kg (0.75 lb)
安装方式：3500 标准机架半高位置安装
指示灯：前面板 LED 显示电源、通信和运行状态
防护等级：IP20 (防尘)
电气参数
电源输入：24V DC (范围：20.4-26.4V DC)
功耗：≤3.2W (正常工作)
输入信号：接受 ** 接近探头 (proximity probes) 或磁传感器 (magnetic pickups)** 信号
输入阻抗：10kΩ (每通道)
输入频率范围：0.1Hz 至 10kHz
输出信号：数字键相信号，指示轴上键相标记与键相传感器对齐时刻
最大输出频率：20kHz
环境参数
工作温度：-20°C 至 + 50°C
存储温度：-40°C 至 + 85°C
湿度：5%-95%，无冷凝
功能特点
核心功能
键相信号处理：接收来自传感器的模拟信号，转换为精确的数字键相信号
转速测量：提供轴转速的精确测量，用于振动分析和故障诊断
相位参考：为 3500 系统中的其他监测模块提供基准相位信号，确保振动数据的相位准确性
增强型信号处理：比旧款模块 (PWA 125792-01) 提供更强大的信号处理能力，提高测量精度和抗干扰性
技术优势
向下兼容：与旧款键相器模块保持完全兼容，可直接替换而不影响系统功能
高速处理：即使在高转速应用中也能提供精确的相位参考信号
增强诊断：提供改进的故障检测、信号完整性检查和系统诊断功能
TMR 支持：支持三模冗余 (Triple Modular Redundant) 应用，提高关键系统可靠性
热插拔：支持系统运行中更换模块，不影响系统正常工作
工作原理
接收来自接近探头或磁传感器的信号，这些传感器安装在旋转轴附近，检测轴上的键相标记
将传感器信号放大、滤波和数字化处理，生成精确的键相信号
向 3500 系统中的其他监测模块 (如振动监测器) 提供相位参考信号
键相信号用于确定轴的精确位置和旋转角度，是振动分析、不平衡检测和不对中诊断的基础
应用场景
主要行业应用
电力行业：汽轮机、发电机等大型旋转设备的状态监测
石油化工：压缩机、泵等设备的振动分析和故障诊断
冶金钢铁：轧机、风机等重型机械的精密状态监控
造纸 / 水泥：大型旋转机械的预测性维护系统
