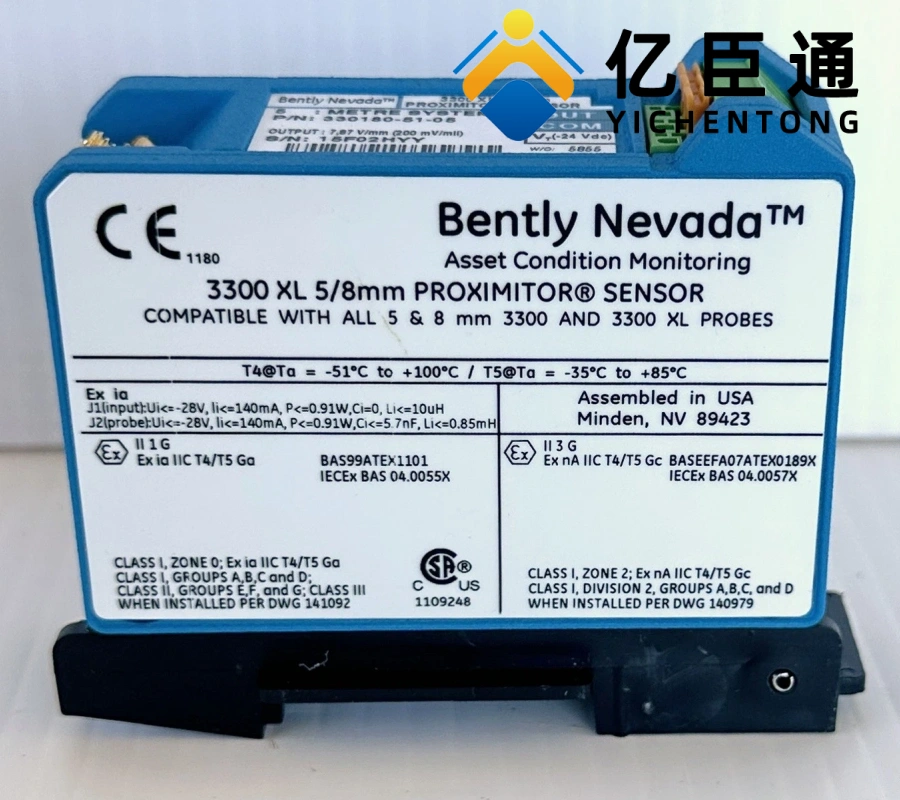

Bently Nevada 330180-51-05 前置器传感器
Bently Nevada 330180-51-05 前置器传感器
产地：美国
品牌：Bently Nevada
我们的仓库里有大量的库存。欢迎在线咨询任何
型号和数量，价格优惠。
24小时为您服务
分类：
分享
产品介绍
参数 规格
系统长度 5.0 米 (16.4 英尺)
安装方式 DIN 导轨安装 (兼容 EN 50022 标准导轨)
灵敏度 7.87 V
(200 mV/mil)±5%
线性范围 取决于配套探头 (5mm/8mm/11mm/25mm/50mm 系列)，通常为 2mm 左右，对应电压范围约 - 1~-17Vdc
频率响应 DC 至 10 kHz (覆盖常见机械振动频段)
输出信号 -2~-18 Vdc 标准电压信号
电源要求 带安全栅时要求 **-23 Vdc 至 - 26 Vdc**，无安全栅时要求 - 17.5 Vdc 至 - 26 Vdc，电流消耗 < 12 mA
工作温度 -51°C 至 + 100°C (-60°F 至 + 212°F)
存储温度 -51°C 至 + 105°C (-60°F 至 + 221°F)
物理尺寸 81.3 mm × 61 mm × 63.5 mm (3.2" × 2.4" × 2.5")
重量 约 0.246 kg (0.542 lbs)
材质 铸铝外壳，硬质阳极氧化处理，防护等级 IP67
安全认证 带安全栅选项，适用于危险环境，具备线圈开路 / 短路实时诊断功能
推荐间隙设定值 1.27mm (50 mils) 或 2.5mm (100 mils)，根据具体应用选择
最小靶面尺寸 直径 61mm (2.4 英寸平面靶面)
功能描述
Bently Nevada 330180-51-05 是 3300 XL 系列电涡流传感器系统的核心组件之一，其工作原理基于电涡流效应：
信号转换: 接收探头传来的高频信号，将金属目标 (如旋转轴) 与探头间的位移转换为与距离成正比的标准电压信号 (-2~-18 Vdc)
宽频测量: 频率响应范围从 DC 到 10 kHz，既能测量静态位置 (如轴的径向位移、偏心)，也能精确捕捉动态振动信号
安全栅兼容: 带安全栅选项，可在需要本质安全认证的危险环境中使用，满足防爆要求
诊断功能: 内置线圈开路 / 短路诊断电路，实时监测传感器系统工作状态，提高设备运行可靠性
环境适应: 铸铝外壳具备 IP67 防护等级，内部电路采用三防涂层，耐受 10-95% RH 湿度，可在恶劣工业环境中稳定工作
灵活安装: DIN 导轨安装方式节省空间，便于高密度安装，安装底座提供电气隔离，无需单独隔离板
应用场景
该前置器广泛应用于需要对旋转机械进行精确状态监测的工业领域：
电力行业: 汽轮机、发电机、电动机等设备的轴振动、轴位移和键相测量
石油化工: 压缩机、泵、风机等关键旋转设备的状态监测与保护，特别适用于危险环境
冶金行业: 轧钢机、鼓风机等重型机械设备的振动监测
造纸与纺织: 高速旋转设备的平衡状态监测
船舶与海洋工程: 船舶动力系统、海洋平台旋转设备的状态监测
往复式机械: 往复式压缩机活塞杆位移或下降的测量
系统长度 5.0 米 (16.4 英尺)
安装方式 DIN 导轨安装 (兼容 EN 50022 标准导轨)
灵敏度 7.87 V
(200 mV/mil)±5%线性范围 取决于配套探头 (5mm/8mm/11mm/25mm/50mm 系列)，通常为 2mm 左右，对应电压范围约 - 1~-17Vdc
频率响应 DC 至 10 kHz (覆盖常见机械振动频段)
输出信号 -2~-18 Vdc 标准电压信号
电源要求 带安全栅时要求 **-23 Vdc 至 - 26 Vdc**，无安全栅时要求 - 17.5 Vdc 至 - 26 Vdc，电流消耗 < 12 mA
工作温度 -51°C 至 + 100°C (-60°F 至 + 212°F)
存储温度 -51°C 至 + 105°C (-60°F 至 + 221°F)
物理尺寸 81.3 mm × 61 mm × 63.5 mm (3.2" × 2.4" × 2.5")
重量 约 0.246 kg (0.542 lbs)
材质 铸铝外壳，硬质阳极氧化处理，防护等级 IP67
安全认证 带安全栅选项，适用于危险环境，具备线圈开路 / 短路实时诊断功能
推荐间隙设定值 1.27mm (50 mils) 或 2.5mm (100 mils)，根据具体应用选择
最小靶面尺寸 直径 61mm (2.4 英寸平面靶面)
功能描述
Bently Nevada 330180-51-05 是 3300 XL 系列电涡流传感器系统的核心组件之一，其工作原理基于电涡流效应：
信号转换: 接收探头传来的高频信号，将金属目标 (如旋转轴) 与探头间的位移转换为与距离成正比的标准电压信号 (-2~-18 Vdc)
宽频测量: 频率响应范围从 DC 到 10 kHz，既能测量静态位置 (如轴的径向位移、偏心)，也能精确捕捉动态振动信号
安全栅兼容: 带安全栅选项，可在需要本质安全认证的危险环境中使用，满足防爆要求
诊断功能: 内置线圈开路 / 短路诊断电路，实时监测传感器系统工作状态，提高设备运行可靠性
环境适应: 铸铝外壳具备 IP67 防护等级，内部电路采用三防涂层，耐受 10-95% RH 湿度，可在恶劣工业环境中稳定工作
灵活安装: DIN 导轨安装方式节省空间，便于高密度安装，安装底座提供电气隔离，无需单独隔离板
应用场景
该前置器广泛应用于需要对旋转机械进行精确状态监测的工业领域：
电力行业: 汽轮机、发电机、电动机等设备的轴振动、轴位移和键相测量
石油化工: 压缩机、泵、风机等关键旋转设备的状态监测与保护，特别适用于危险环境
冶金行业: 轧钢机、鼓风机等重型机械设备的振动监测
造纸与纺织: 高速旋转设备的平衡状态监测
船舶与海洋工程: 船舶动力系统、海洋平台旋转设备的状态监测
往复式机械: 往复式压缩机活塞杆位移或下降的测量
