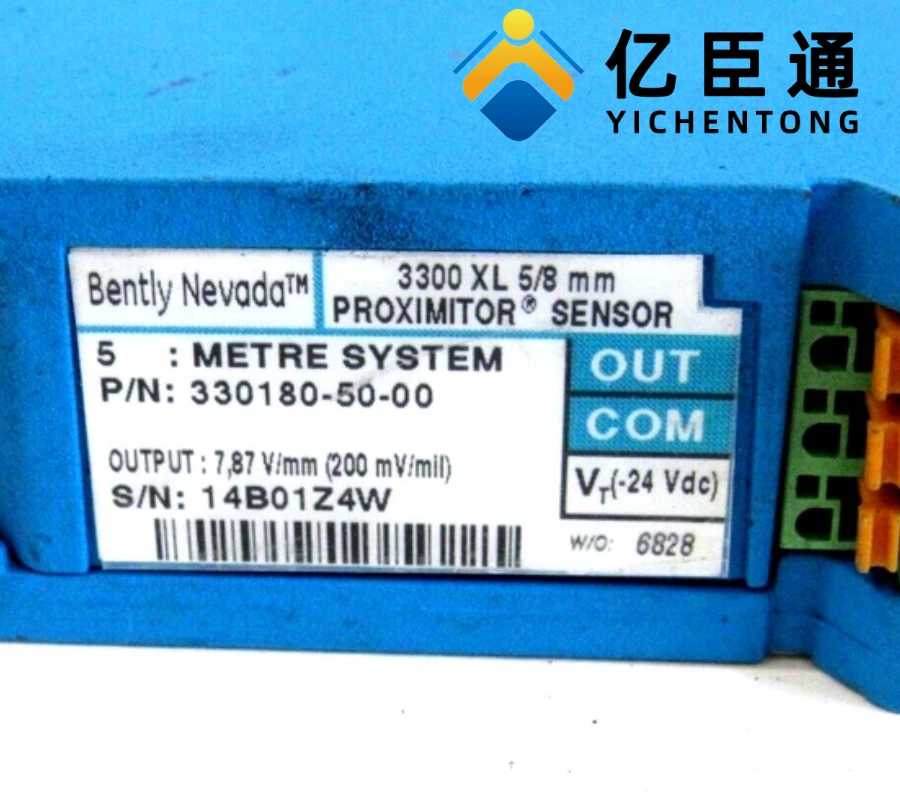

Bently Nevada 330180-50-00 电涡流前置器传感器
Bently Nevada 330180-50-00 电涡流前置器传感器
产地：美国
品牌：Bently Nevada
我们的仓库里有大量的库存。欢迎在线咨询任何
型号和数量，价格优惠。
24小时为您服务
分类：
分享
产品介绍
参数 规格
系统长度 5.0 米 (16.4 英尺)
安装方式 面板安装
灵敏度 7.87 V
(200 mV/mil)
线性范围 取决于配套探头 (5mm/8mm/11mm/25mm/50mm 系列)，通常为 2mm 左右
频率响应 DC 至 10 kHz (覆盖常见机械振动频段)
输出信号 -2~-18 Vdc 标准电压信号
电源要求 -17.5 Vdc 至 - 26 Vdc，电流消耗 < 15 mA
工作温度 -51°C 至 + 100°C (-60°F 至 + 212°F)
存储温度 -51°C 至 + 105°C (-60°F 至 + 221°F)
物理尺寸 81.3 mm × 61 mm × 63.5 mm (3.2" × 2.4" × 2.5")
重量 约 0.246 kg (0.542 lbs)
材质 铸铝外壳，硬质阳极氧化处理 (膜厚 50μm)，防护等级 IP67
安全认证 SIL2 认证，具备线圈开路 / 短路实时诊断功能
功能描述
Bently Nevada 330180-50-00 是 3300 XL 系列电涡流传感器系统的核心组件之一，其工作原理基于电涡流效应：
信号转换: 接收探头传来的高频信号，将金属目标 (如旋转轴) 与探头间的位移转换为与距离成正比的标准电压信号 (-2~-18 Vdc)
宽频测量: 频率响应范围从 DC 到 10 kHz，既能测量静态位置 (如轴的径向位移、偏心)，也能精确捕捉动态振动信号
诊断功能: 内置线圈开路 / 短路诊断电路，实时监测传感器系统工作状态，提高设备运行可靠性
环境适应: 铸铝外壳具备 IP67 防护等级，内部电路采用三防涂层，耐受 10-95% RH 湿度，可在恶劣工业环境中稳定工作
灵活安装: 支持面板安装和导轨安装两种方式，满足不同工业现场的安装需求
应用场景
该前置器广泛应用于需要对旋转机械进行精确状态监测的工业领域：
电力行业: 汽轮机、发电机、电动机等设备的轴振动、轴位移和键相测量
石油化工: 压缩机、泵、风机等关键旋转设备的状态监测与保护
冶金行业: 轧钢机、鼓风机等重型机械设备的振动监测
造纸与纺织: 高速旋转设备的平衡状态监测
船舶与海洋工程: 船舶动力系统、海洋平台旋转设备的状态监测
特别适用于采用流体动压轴承的机械设备，能够提供高精度的振动和位置测量数据，帮助操作人员及时发现设备潜在故障，避免停机损失。
配套组件
Bently Nevada 330180-50-00 需要与以下组件配合使用，形成完整的电涡流传感器系统：
3300 XL 系列探头: 5mm/8mm/11mm/25mm/50mm 直径可选，根据测量需求选择合适规格
专用连接电缆: 与 5 米系统长度匹配，确保信号传输质量
3500 系列监测模块: 如 3500/42M 振动监测模块、3500/45 位移监测模块等
安装附件: 包括探头安装支架、电缆固定夹、高频转换头等
安装与使用注意事项
探头安装: 在探头面积三倍的净空范围内不应有其它金属物质存在；避免探头碰伤撞伤；安装要牢固，运行中不能有丝毫松动
电缆连接: 电缆线不能扭折和任意加接；电缆中间的高频转换头连接好后应采取绝缘措施，使其与大地在电气上隔离
电源要求: 确保提供稳定的 - 17.5 Vdc 至 - 26 Vdc 电源，避免电压波动影响测量精度
环境条件: 避免在温度超过 + 100°C 或低于 - 51°C 的环境下使用，防止影响设备性能
定期维护: 定期检查电缆连接是否牢固，前置器外壳是否有损坏，确保系统长期稳定运行
技术优势
高精度测量: 灵敏度高达 7.87 V (200 mV/mil)，能够捕捉微米级的位移变化
宽温度适应: 工作温度范围为 - 51°C 至 + 100°C，适应各种工业环境
高可靠性: 通过 SIL2 安全认证，具备完善的诊断功能，平均无故障时间长
灵活兼容: 兼容多种规格的 3300 XL 系列探头和 3500 系列监测系统
坚固耐用: IP67 防护等级的铸铝外壳，能够承受工业环境中的冲击、振动和化学腐蚀
系统长度 5.0 米 (16.4 英尺)
安装方式 面板安装
灵敏度 7.87 V
(200 mV/mil)线性范围 取决于配套探头 (5mm/8mm/11mm/25mm/50mm 系列)，通常为 2mm 左右
频率响应 DC 至 10 kHz (覆盖常见机械振动频段)
输出信号 -2~-18 Vdc 标准电压信号
电源要求 -17.5 Vdc 至 - 26 Vdc，电流消耗 < 15 mA
工作温度 -51°C 至 + 100°C (-60°F 至 + 212°F)
存储温度 -51°C 至 + 105°C (-60°F 至 + 221°F)
物理尺寸 81.3 mm × 61 mm × 63.5 mm (3.2" × 2.4" × 2.5")
重量 约 0.246 kg (0.542 lbs)
材质 铸铝外壳，硬质阳极氧化处理 (膜厚 50μm)，防护等级 IP67
安全认证 SIL2 认证，具备线圈开路 / 短路实时诊断功能
功能描述
Bently Nevada 330180-50-00 是 3300 XL 系列电涡流传感器系统的核心组件之一，其工作原理基于电涡流效应：
信号转换: 接收探头传来的高频信号，将金属目标 (如旋转轴) 与探头间的位移转换为与距离成正比的标准电压信号 (-2~-18 Vdc)
宽频测量: 频率响应范围从 DC 到 10 kHz，既能测量静态位置 (如轴的径向位移、偏心)，也能精确捕捉动态振动信号
诊断功能: 内置线圈开路 / 短路诊断电路，实时监测传感器系统工作状态，提高设备运行可靠性
环境适应: 铸铝外壳具备 IP67 防护等级，内部电路采用三防涂层，耐受 10-95% RH 湿度，可在恶劣工业环境中稳定工作
灵活安装: 支持面板安装和导轨安装两种方式，满足不同工业现场的安装需求
应用场景
该前置器广泛应用于需要对旋转机械进行精确状态监测的工业领域：
电力行业: 汽轮机、发电机、电动机等设备的轴振动、轴位移和键相测量
石油化工: 压缩机、泵、风机等关键旋转设备的状态监测与保护
冶金行业: 轧钢机、鼓风机等重型机械设备的振动监测
造纸与纺织: 高速旋转设备的平衡状态监测
船舶与海洋工程: 船舶动力系统、海洋平台旋转设备的状态监测
特别适用于采用流体动压轴承的机械设备，能够提供高精度的振动和位置测量数据，帮助操作人员及时发现设备潜在故障，避免停机损失。
配套组件
Bently Nevada 330180-50-00 需要与以下组件配合使用，形成完整的电涡流传感器系统：
3300 XL 系列探头: 5mm/8mm/11mm/25mm/50mm 直径可选，根据测量需求选择合适规格
专用连接电缆: 与 5 米系统长度匹配，确保信号传输质量
3500 系列监测模块: 如 3500/42M 振动监测模块、3500/45 位移监测模块等
安装附件: 包括探头安装支架、电缆固定夹、高频转换头等
安装与使用注意事项
探头安装: 在探头面积三倍的净空范围内不应有其它金属物质存在；避免探头碰伤撞伤；安装要牢固，运行中不能有丝毫松动
电缆连接: 电缆线不能扭折和任意加接；电缆中间的高频转换头连接好后应采取绝缘措施，使其与大地在电气上隔离
电源要求: 确保提供稳定的 - 17.5 Vdc 至 - 26 Vdc 电源，避免电压波动影响测量精度
环境条件: 避免在温度超过 + 100°C 或低于 - 51°C 的环境下使用，防止影响设备性能
定期维护: 定期检查电缆连接是否牢固，前置器外壳是否有损坏，确保系统长期稳定运行
技术优势
高精度测量: 灵敏度高达 7.87 V (200 mV/mil)，能够捕捉微米级的位移变化
宽温度适应: 工作温度范围为 - 51°C 至 + 100°C，适应各种工业环境
高可靠性: 通过 SIL2 安全认证，具备完善的诊断功能，平均无故障时间长
灵活兼容: 兼容多种规格的 3300 XL 系列探头和 3500 系列监测系统
坚固耐用: IP67 防护等级的铸铝外壳，能够承受工业环境中的冲击、振动和化学腐蚀
