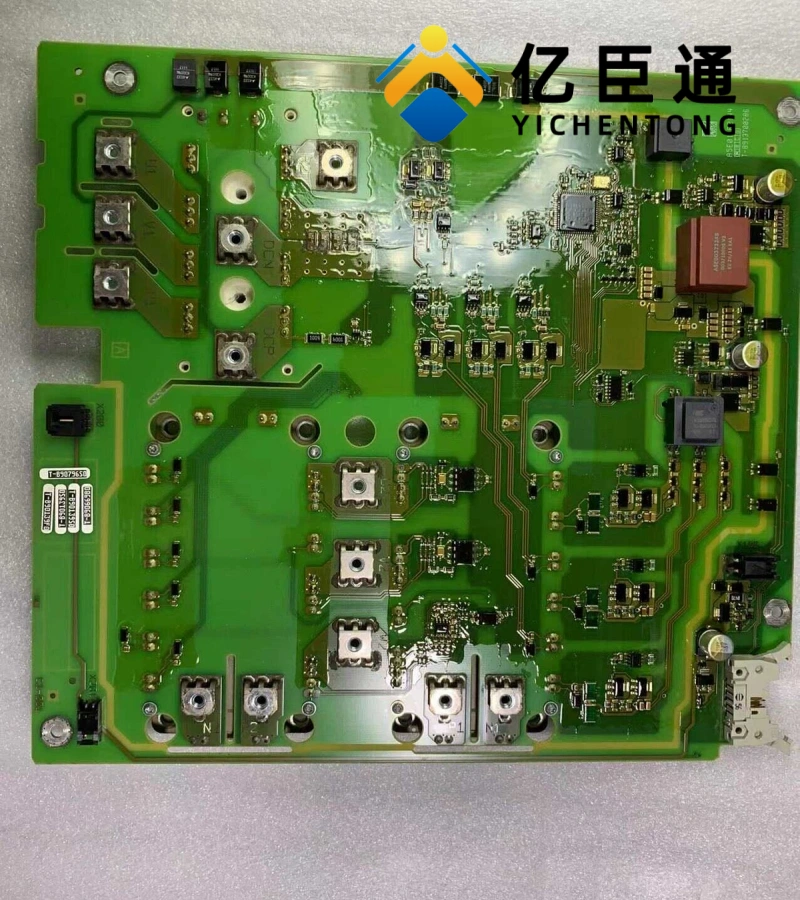

产品介绍

核心技术参数与功能特性
1. 电气与机械性能
供电与负载：
输入电压：3.3kV~11kV（适配不同电网等级）
输出电流：280A（持续），峰值 420A（短时过载能力）
适配电机功率：500kW~3MW（覆盖风机、水泵、压缩机等大功率负载）
拓扑结构：
串联 H 桥逆变器：采用模块化设计，每个功率单元包含 6 个 IGBT 模块
冗余能力：支持单模块故障旁路，确保系统降额运行（如 12 脉冲变频器可在 1 个模块故障时保持 80% 负载）
防护与环境：
防护等级：IP21（室内安装），可选 IP54 防护外壳（需定制）
工作温度：-10℃~+40℃（无降额），湿度≤90% RH（无冷凝）
2. 控制与通信
调制技术：
PWM 调制：开关频率 2.5kHz~5kHz，谐波失真 THD＜3%（满足 IEEE 519 标准）
矢量控制：支持无速度传感器矢量控制（SLVC）和有传感器矢量控制（VC）
通信接口：
标配：PROFIBUS DP V1（速率 12Mbps）
可选：EtherNet/IP、Modbus TCP、Profinet（需扩展通信模块）
控制功能：
能 量回馈：支持四象限运行，再 生 能 量可回馈电网（需搭配有源前端）
预充电管理：内置软启动电路，减少对电网的冲击
3. 结构与安装
物理规格：
尺寸：600mm（宽）×1200mm（高）×350mm（深）
重量：约 180kg（含散热组件）
安装方式：
柜体集成：需安装于西门子罗宾康 Perfect Harmony 系列柜体
散热设计：强制风冷（标配离心风机，风量 3000m³/h）
二、应用场景与行业方案
1. 典型工业应用
电力行业：
锅炉引风机控制：某电厂采用 ASE02359211 控制 300MW 机组引风机，节能率达 28%，年节省电费约 120 万元
水泵变频调速：适配循环水泵、凝结水泵，实现恒压供水（压力波动＜±0.02MPa）
冶金行业：
高炉鼓风机驱动：某钢铁厂使用该功率单元控制 1200kW 鼓风机，启动电流降低至额定值的 1.2 倍，延长电机寿命 30%
轧机主传动：支持快速动态响应（转矩上升时间＜5ms），满足轧制工艺要求
