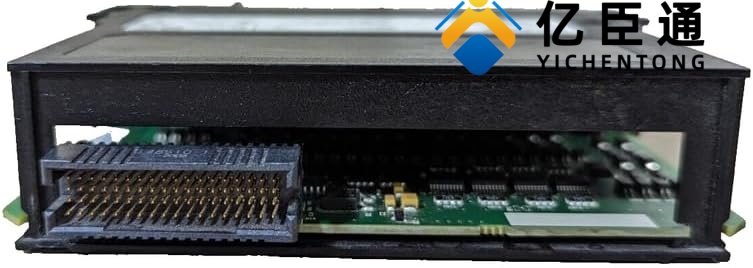

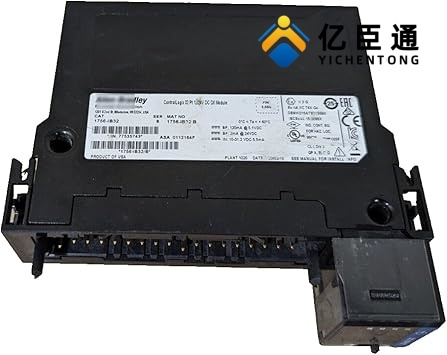

产品介绍
电气输入核心规格
1. 现场供电电压
工作电压范围：10~31.2V DC，标称 12/24V DC
关断判定电压：≤5V DC；导通判定电压：≥10V DC
内置反接保护，信号线正负极接反不会损坏模块
2. 输入电流参数
导通电流：2mA（10V）~5.5mA（31.2V）
关断漏电流：最大 1.5mA，避免微小漏电流误触发
单通道输入阻抗：5.67kΩ @31.2V DC
3. 响应延时（硬件 + 软件滤波）
硬件固有延时：
OFF→ON：≤380μs
ON→OFF：≤420μs
软件可配置数字滤波：0ms / 1ms / 2ms，抑制抖动、干扰误触发
4. 隔离耐压
输入回路 PLC 背板：250V AC 持续强化绝缘，出厂 1350V AC 耐压 2 秒测试
组与组之间：250V AC 基础隔离；同一组内 16 通道无独立隔离
背板功耗（机架电源核算关键）
5.1V DC 背板电流：120 mA
24V DC 背板电流：2 mA
整机最大功耗：6.2 W @60℃
散热损耗：21.1 BTU/hr
诊断、指示灯与时戳功能
1. 面板 LED 指示灯
OK 灯：常亮 = 背板通讯、供电正常；闪烁 = 模块故障 / 通讯中断
每组通道对应状态指示灯，输入导通时点亮，现场快速核对信号状态。
2. 软件诊断功能（程序可读取故障 DINT 标签）
模块通讯丢失、硬件故障总报警；
支持输入事件时间戳，精度 ±200μs，可捕捉高速触发信号；
支持状态变更 COS 上报，仅信号变化上传数据，节省背板带宽；
电子防呆识别，防止错插不同电压等级 I/O 模块烧毁背板。
环境与机械物理参数
标准工作温度：0℃ ~ +60℃（水平机架不降额，垂直安装需降额）
储运温度：-40℃ ~ +85℃
湿度：5%～95% RH，无凝露
海拔：≤2000m 无降额；2000~4000m 每升高 100m 最高温降 1℃
抗振动 / 冲击：2G（10–500Hz）振动；运行 30G 冲击
外形尺寸：107.5 (H) × 45 (W) × 168 (D) mm，标准单槽模块
净重：约 0.35kg
防护等级：IP20，仅可安装在密闭控制柜内
产品核心优势
单槽 32 点超高密度，大幅节省机架槽位，适合大量开关信号采集；
NPN 灌入型，市面主流 24V 三线制传感器完美匹配；
三级软件滤波可选，有效抑制变频器、动力线缆电磁干扰；
输入带时间戳，适用于高速检测、安全急停时序追溯场景；
支持 RIUP 带电热插拔，故障模块在线更换，产线无需停机；
组间高压隔离，降低多设备地环路干扰导致的信号跳变；
全系列 ControlLogix CPU（L61/L71/L81）、1756-A17 机架、1756-EN2T 以太网、1756-OF8 模拟输出成套兼容。
典型应用场景
汽车产线光电 / 接近开关采集、包装流水线气缸到位反馈、水处理阀门限位、暖通风机 / 水泵状态、仓储分拣设备信号、化工现场安全门、急停回路、老旧产线扩容改造。
1. 现场供电电压
工作电压范围：10~31.2V DC，标称 12/24V DC
关断判定电压：≤5V DC；导通判定电压：≥10V DC
内置反接保护，信号线正负极接反不会损坏模块
2. 输入电流参数
导通电流：2mA（10V）~5.5mA（31.2V）
关断漏电流：最大 1.5mA，避免微小漏电流误触发
单通道输入阻抗：5.67kΩ @31.2V DC
3. 响应延时（硬件 + 软件滤波）
硬件固有延时：
OFF→ON：≤380μs
ON→OFF：≤420μs
软件可配置数字滤波：0ms / 1ms / 2ms，抑制抖动、干扰误触发
4. 隔离耐压
输入回路 PLC 背板：250V AC 持续强化绝缘，出厂 1350V AC 耐压 2 秒测试
组与组之间：250V AC 基础隔离；同一组内 16 通道无独立隔离
背板功耗（机架电源核算关键）
5.1V DC 背板电流：120 mA
24V DC 背板电流：2 mA
整机最大功耗：6.2 W @60℃
散热损耗：21.1 BTU/hr
诊断、指示灯与时戳功能
1. 面板 LED 指示灯
OK 灯：常亮 = 背板通讯、供电正常；闪烁 = 模块故障 / 通讯中断
每组通道对应状态指示灯，输入导通时点亮，现场快速核对信号状态。
2. 软件诊断功能（程序可读取故障 DINT 标签）
模块通讯丢失、硬件故障总报警；
支持输入事件时间戳，精度 ±200μs，可捕捉高速触发信号；
支持状态变更 COS 上报，仅信号变化上传数据，节省背板带宽；
电子防呆识别，防止错插不同电压等级 I/O 模块烧毁背板。
环境与机械物理参数
标准工作温度：0℃ ~ +60℃（水平机架不降额，垂直安装需降额）
储运温度：-40℃ ~ +85℃
湿度：5%～95% RH，无凝露
海拔：≤2000m 无降额；2000~4000m 每升高 100m 最高温降 1℃
抗振动 / 冲击：2G（10–500Hz）振动；运行 30G 冲击
外形尺寸：107.5 (H) × 45 (W) × 168 (D) mm，标准单槽模块
净重：约 0.35kg
防护等级：IP20，仅可安装在密闭控制柜内
产品核心优势
单槽 32 点超高密度，大幅节省机架槽位，适合大量开关信号采集；
NPN 灌入型，市面主流 24V 三线制传感器完美匹配；
三级软件滤波可选，有效抑制变频器、动力线缆电磁干扰；
输入带时间戳，适用于高速检测、安全急停时序追溯场景；
支持 RIUP 带电热插拔，故障模块在线更换，产线无需停机；
组间高压隔离，降低多设备地环路干扰导致的信号跳变；
全系列 ControlLogix CPU（L61/L71/L81）、1756-A17 机架、1756-EN2T 以太网、1756-OF8 模拟输出成套兼容。
典型应用场景
汽车产线光电 / 接近开关采集、包装流水线气缸到位反馈、水处理阀门限位、暖通风机 / 水泵状态、仓储分拣设备信号、化工现场安全门、急停回路、老旧产线扩容改造。
