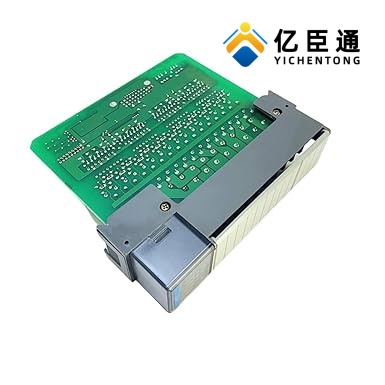

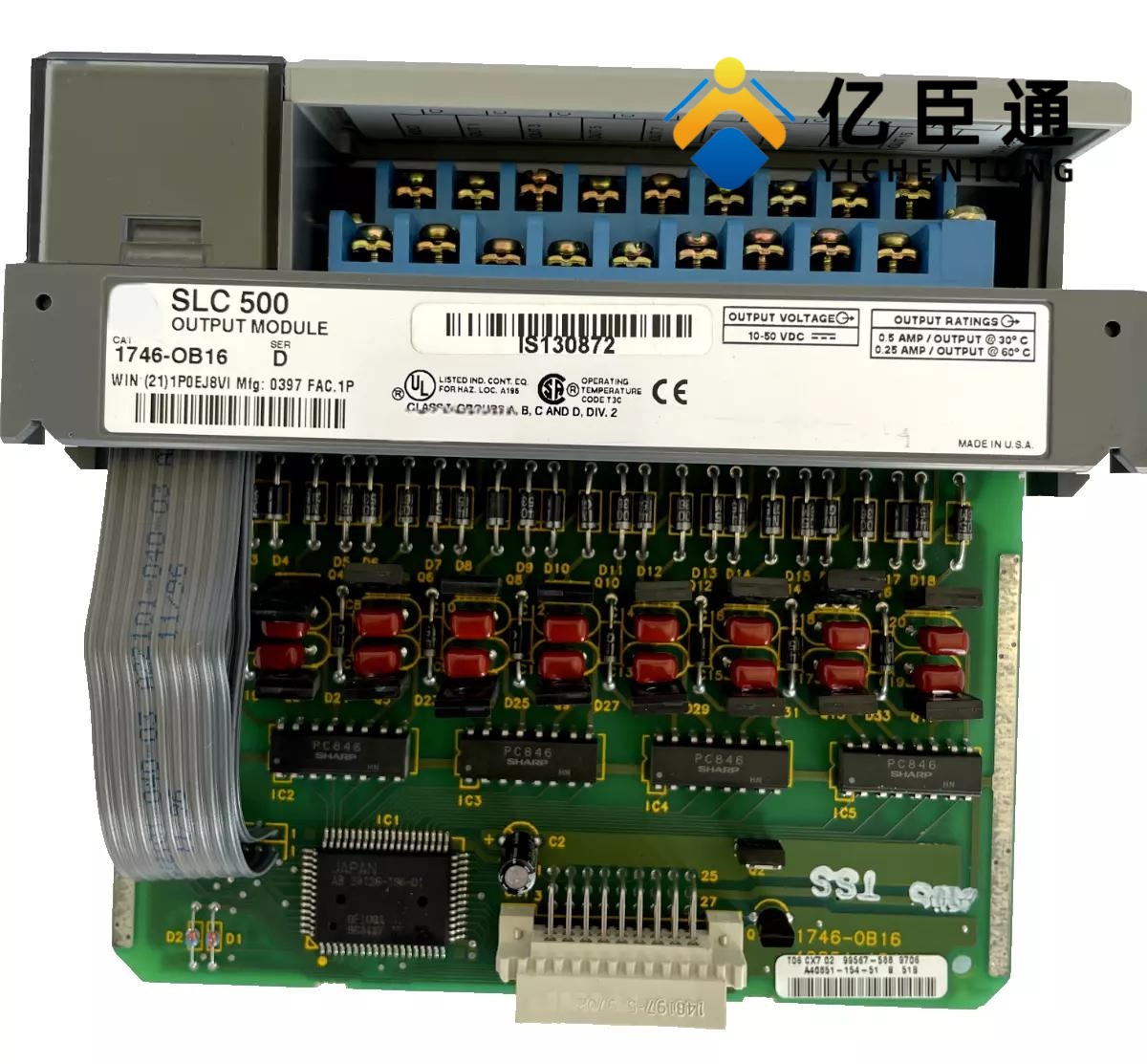

产品介绍
电气输出核心规格
1. 现场供电电压
额定：24V DC；工作范围 10~50V DC
公共端：16 点共用 1 组公共正极 COM+
2. 负载电流参数（60℃高温额定）
单通道持续输出电流：0.25A / 点
模块总最大持续电流：4A（16 点同时满载上限）
单通道 10ms 冲击峰值电流：1A
3. 导通 / 关断电气特性
导通压降（ON）：≤1.2V DC
关断漏电流（OFF）：≤1mA
电阻负载响应延时：
导通上升：≤0.1ms；关断下降：≤1.0ms
4. 隔离耐压
背板 现场输出回路：1500V AC 1 分钟隔离
模块内部通讯电路隔离：500V DC
5. 负载保护说明
模块自带基础瞬态吸收；驱动继电器、电磁阀等电感负载时，必须反向并联 1N4004 续流二极管，防止反向电动势击穿晶体管。
背板电源消耗（机架电源核算）
5V DC 背板电流：280 mA
24V DC 背板电流：0 mA
整机静态功耗：1.4 W

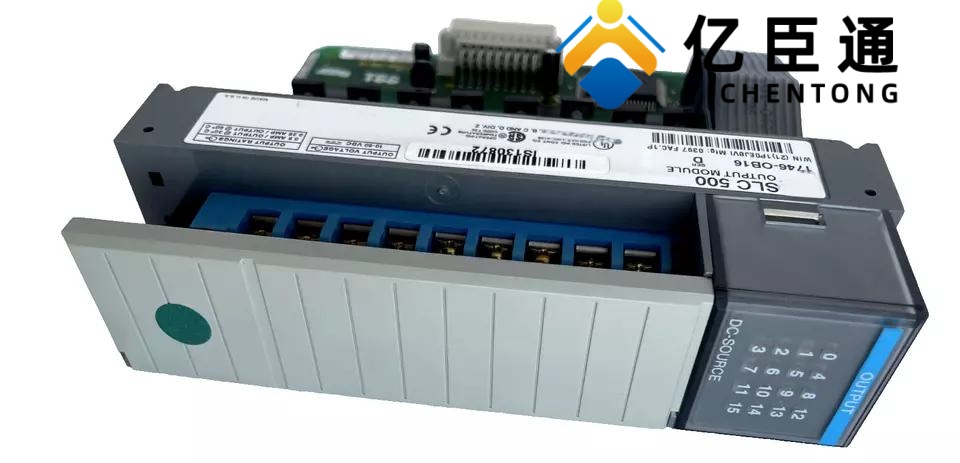

面板指示灯与故障指示
16 路独立通道 LED：对应通道输出置 1 时灯亮，与现场负载无关，方便程序调试；
无公共故障灯，单通道短路仅该路损坏，其余通道正常工作。
环境与机械物理参数
工作温度：0℃ ~ +60℃（水平机架不降额）
储运温度：-40℃ ~ +85℃
相对湿度：5%～95% RH，无凝露
海拔：≤2000m 无降额；2000~4000m 每升高 100m 最高温降 1℃
抗振动 / 冲击：2G (10–500Hz) 振动、30G 冲击
尺寸：145mm (H) × 43mm (W，单槽) × 152mm (D)
净重：约 0.32kg
防护等级：IP20，仅允许安装在密闭控制柜内
软件与系统功能
编程软件：RSLogix 500 + RSLinx Classic
程序寻址：16 点对应输出寄存器 O:0/0~O:0/15
功能：支持程序强制输出、状态在线监控、故障点位识别；无硬件熔断检测，短路仅通道失效。
产品核心优势
16 点单槽高密度，节省机架槽位，适合大量电磁阀、指示灯控制；
PNP 拉出型，市面 24V 负极接地负载通用，接线兼容性强；
通道独立 LED 状态显示，现场免电脑快速判断输出状态；
背板高压隔离，阻隔现场直流干扰，适配变频器、电机控制柜；
全系列 1746 输入 / 模拟量模块通用配套，老旧 SLC500 设备改造主流替换件。
典型应用场景
包装流水线电磁阀、小型水处理阀门控制、暖通风机 / 水泵继电器输出、食品产线指示灯、仓储分拣气缸阀、老旧零部件加工设备改造。
1. 现场供电电压
额定：24V DC；工作范围 10~50V DC
公共端：16 点共用 1 组公共正极 COM+
2. 负载电流参数（60℃高温额定）
单通道持续输出电流：0.25A / 点
模块总最大持续电流：4A（16 点同时满载上限）
单通道 10ms 冲击峰值电流：1A
3. 导通 / 关断电气特性
导通压降（ON）：≤1.2V DC
关断漏电流（OFF）：≤1mA
电阻负载响应延时：
导通上升：≤0.1ms；关断下降：≤1.0ms
4. 隔离耐压
背板 现场输出回路：1500V AC 1 分钟隔离
模块内部通讯电路隔离：500V DC
5. 负载保护说明
模块自带基础瞬态吸收；驱动继电器、电磁阀等电感负载时，必须反向并联 1N4004 续流二极管，防止反向电动势击穿晶体管。
背板电源消耗（机架电源核算）
5V DC 背板电流：280 mA
24V DC 背板电流：0 mA
整机静态功耗：1.4 W
面板指示灯与故障指示
16 路独立通道 LED：对应通道输出置 1 时灯亮，与现场负载无关，方便程序调试；
无公共故障灯，单通道短路仅该路损坏，其余通道正常工作。
环境与机械物理参数
工作温度：0℃ ~ +60℃（水平机架不降额）
储运温度：-40℃ ~ +85℃
相对湿度：5%～95% RH，无凝露
海拔：≤2000m 无降额；2000~4000m 每升高 100m 最高温降 1℃
抗振动 / 冲击：2G (10–500Hz) 振动、30G 冲击
尺寸：145mm (H) × 43mm (W，单槽) × 152mm (D)
净重：约 0.32kg
防护等级：IP20，仅允许安装在密闭控制柜内
软件与系统功能
编程软件：RSLogix 500 + RSLinx Classic
程序寻址：16 点对应输出寄存器 O:0/0~O:0/15
功能：支持程序强制输出、状态在线监控、故障点位识别；无硬件熔断检测，短路仅通道失效。
产品核心优势
16 点单槽高密度，节省机架槽位，适合大量电磁阀、指示灯控制；
PNP 拉出型，市面 24V 负极接地负载通用，接线兼容性强；
通道独立 LED 状态显示，现场免电脑快速判断输出状态；
背板高压隔离，阻隔现场直流干扰，适配变频器、电机控制柜；
全系列 1746 输入 / 模拟量模块通用配套，老旧 SLC500 设备改造主流替换件。
典型应用场景
包装流水线电磁阀、小型水处理阀门控制、暖通风机 / 水泵继电器输出、食品产线指示灯、仓储分拣气缸阀、老旧零部件加工设备改造。
