产品介绍

核心硬件接口

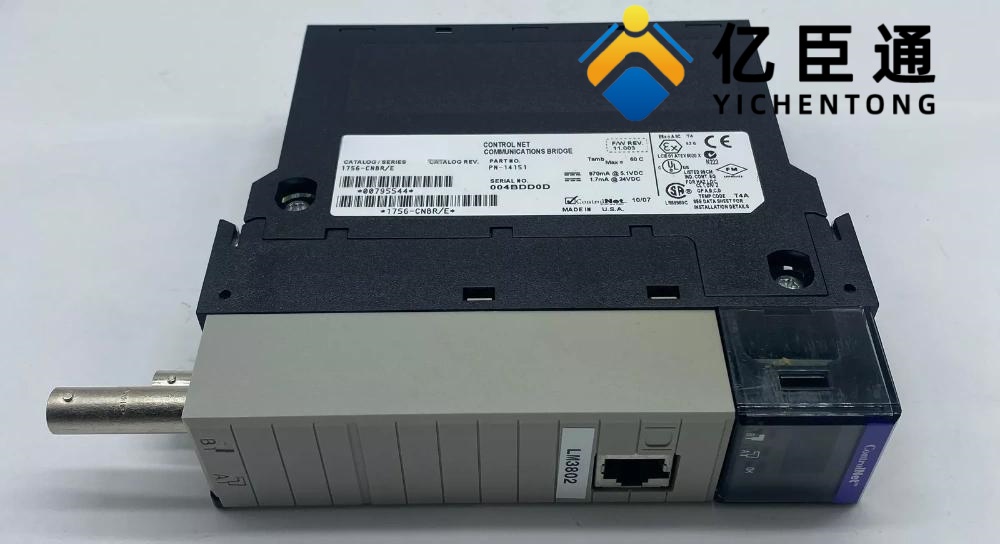

双路 ControlNet 通讯端口（A/B 通道）
2 个独立 BNC 同轴接口，支持双总线媒体冗余，同时接入两条独立 ControlNet 主干线缆；模块实时对比两路信号质量，单路断线自动无缝切换至备用通道，I/O 通讯不丢失、无停机。
专用线缆：1786‑RG6 四层屏蔽 RG6 同轴电缆
NAP 网口（RJ45 调试端口）
模块正面自带以太网调试口，无需接入车间主网络，直接笔记本插 NAP 口即可上下载程序、在线诊断网络，布线便捷。
状态指示灯
OK（模块运行）、RUN（扫描激活）、NET（总线通讯）、CH A / CH B（双链路通道状态），现场直观判断链路故障。
ControlNet 总线核心通讯规格
总线协议：CIP 通用工业协议（ControlNet 实时控制子集）
传输速率：固定 5Mbps 高速确定性总线
单网段最大节点数：99 个（远程 I/O、驱动器、HMI、其他 PLC 均可接入）
逻辑连接上限：最大 64 个 Logix 通讯连接，支持 CPU‑CPU 对等通讯、远程 I/O 扫描、上位机 HMI 数据交互
报文模式
预定调度报文：实时周期 I/O 控制，固定刷新周期（5/10/20ms 可选），延迟稳定无抖动；
非预定消息：异步读写参数、程序上下载、故障记录读取，最多 20 组消息缓存。
网络拓扑：支持总线型、树型、星型，最长干线距离 1000m（RG6 同轴）
电气背板功耗（机架电源选型核算关键）

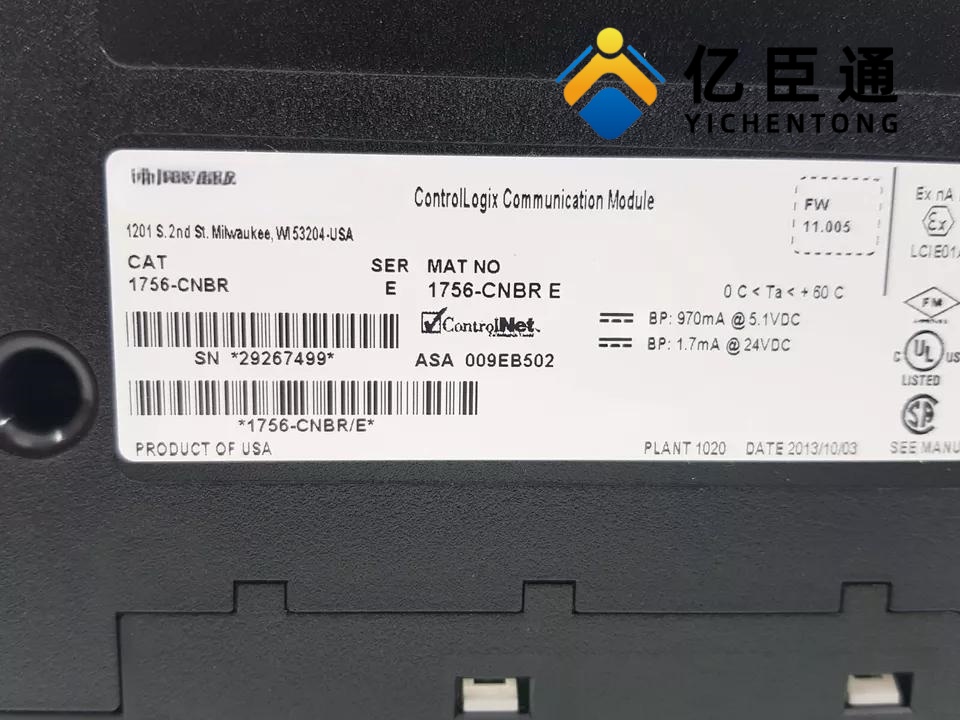

5.1V DC 背板电流：970 mA
24V DC 背板电流：1.7 mA
整机最大功耗：5.14 W（17.4 BTU/hr 散热）
隔离规格：ControlNet 总线与 PLC 背板基础绝缘 30V 持续耐压；通道 A、B 之间互相隔离，避免单路干扰串入另一链路Rockwell Automation
媒体冗余核心工作机制（本模块最大优势）
双通道 A、B 同时在线实时接收总线数据，每个网络更新周期（NUI）对比两路信号信噪比；
可手动设定 A 为主链路、B 为备用，正常优先走主通道；
主链路断线、短路、信号衰减时，毫秒级自动切换至备用通道，I/O 输出无中断、程序无需复位；
故障链路恢复后自动切回主通道，同时软件记录故障日志，便于事后排查线缆破损、接头松动问题。
对比 1756‑CNB：CNB 仅单 BNC 端口，无冗余能力；两条 CNB 模块只能接两条独立网段，无法实现同网段热备冗余。
环境与机械参数
标准工作温度：0℃ ~ +60℃（机架水平安装不降额）
存储 / 运输温度：‑40℃ ~ +85℃
湿度：5%～95% RH，无凝露
抗振动：2G（10–500Hz）；抗冲击：30G，适配冶金、流水线强振动控制柜

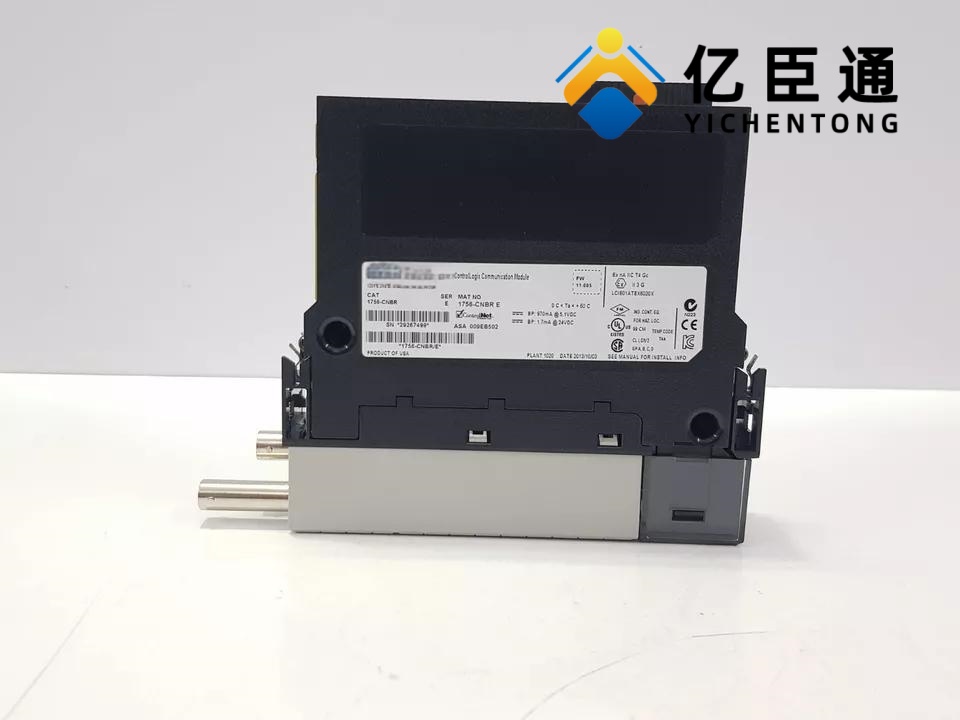

物理规格：ControlLogix 标准单槽模块；净重约 0.26kg
防护等级：IP20，需安装于密闭工业控制柜内
软件诊断与维护功能
完整 ControlNet 网络诊断：节点在线状态、总线误码率、线缆信号强度、链路切换记录；
通道故障报警：单链路断线、短路、信号衰减超限，程序内可读取故障标签，远程预警；
支持 RIUP 带电热插拔：机架不断电更换模块，整套系统无需停机；
NAP 调试网口独立隔离，笔记本调试不会干扰现场生产总线；
电子防呆背板识别，杜绝错插通讯模块烧毁硬件。
产品核心优势
双链路硬件冗余：连续生产、关键工艺避免线缆单点故障停机，大幅降低产线停机损失；
确定性实时总线：5Mbps 高速周期 I/O，运动控制、同步流水线延迟稳定；
集成 NAP 调试网口，现场调试无需改动主网络布线；
兼容全系列 ControlLogix CPU（L6x/L7x/L8x），可与 1756‑A13 机架、1756‑IF16/OB16I I/O 模块成套配套；
多重工业防爆 / 安规认证，化工、油气、制药危险区域可直接使用；
单槽高密度设计，节省控制柜槽位空间，适配 13 槽大型主控柜方案。
典型应用场景
汽车整车焊接 / 涂装生产线：机器人、伺服驱动器远程 I/O 冗余控制；
化工连续反应装置、油气处理系统：不允许停机的流程控制；
火力 / 水电厂辅控系统、水处理成套主控；
大型包装、造纸、冶金轧制流水线；
港口起重、仓储分拣高可靠自动化设备。
