产品介绍

核心电气规格参数
表格
参数项    详细指标
电池化学体系    锂二氧化锰 LiMnO₂（一次性不可充电）
标称电压    3.0 V DC
额定容量    1200 mAh
自放电特性    年自放电≤1%，未拆封库存寿命最长 10 年
常温数据保持时长（25℃）    整机断电完整保存内存≥5 年
高温工况保持时长（60℃控制柜）    ≥6 个月
工作温度区间    -40℃ ~ +85℃
推荐存储环境    25℃、40%~60% RH 干燥阴凉环境

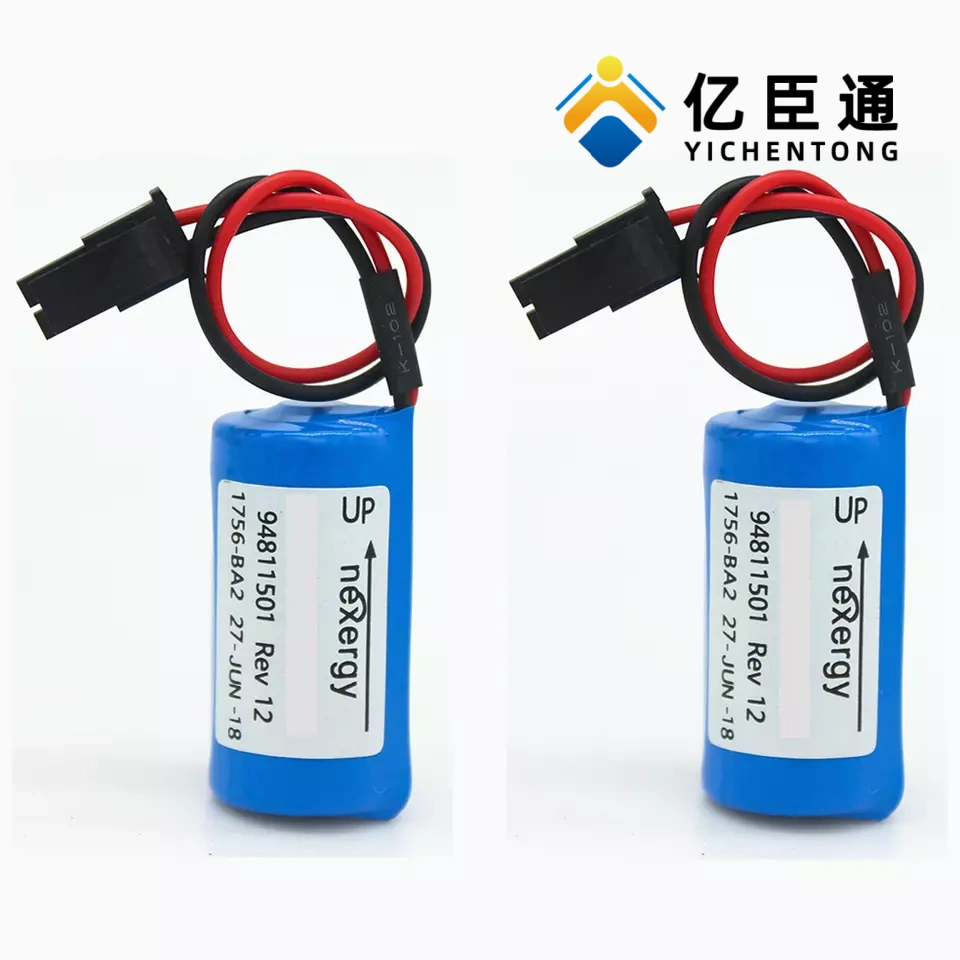

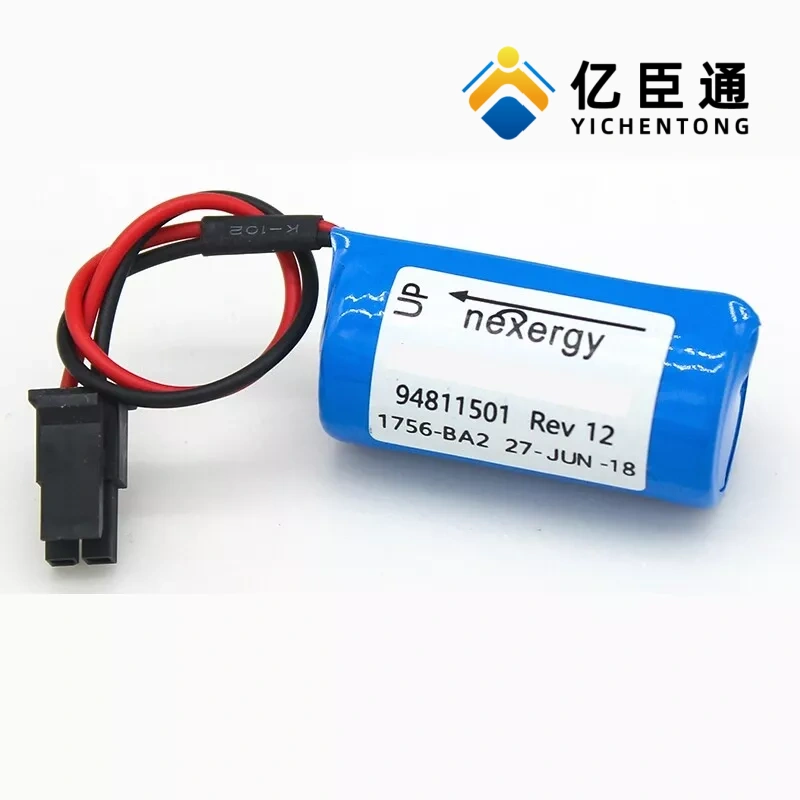

物理尺寸    圆柱电芯 φ17mm × 长度 35mm
整机重量    约 36g
接头设计    带防反插定位 2Pin 插头，杜绝正负极接反烧毁 CPU
适配 CPU 控制器清单（仅 B 系列）
1756-L61 B、1756-L62 B、1756-L63 B、1756-L64 B、1756-L65
1756-L61S、L62S、L63S 安全型控制器
ControlLogix 5561/5562/5563/5564 Series B 处理器
不兼容：L6x A 版、L71~L75、L81~L85、CompactLogix 全系列
核心功能作用
断电内存保护
PLC 机架总电源断开后，持续给 CPU 易失性 RAM 供电，完整保留梯形图程序、标签变量、设备工艺参数、故障记录，上电后无需重新下载程序。
实时时钟 RTC 续航
长期停机状态维持系统时间，避免断电后系统时间重置、生产记录时间戳错乱。
配套超级电容协同
CPU 内置短时超级电容，断电后可维持几分钟供电，配合 1756-BA2 实现长期离线数据保存。
产品核心优势
工业级长效稳定
低自放电锂电体系，相比碱性电池寿命提升 3~5 倍，大幅降低现场更换频次；宽温适应冶金、化工、高温控制柜场景。
防呆安全设计
插头带极性定位卡扣，不会正负极反接损坏控制器；阻燃外壳，抗震动、耐粉尘，适配流水线、起重强振动设备。
支持带电热插拔更换
CPU 保持通电状态即可更换电池，全程不丢失程序数据；无需停机整柜断电，不中断产线生产，降低停机损失。
低成本预防性维护配件
体积小巧、安装简单，无需工具，直接插拔替换，运维门槛低；单颗成本低，适合工厂批量备货做年度维保。
故障预警与更换周期
1. 电池耗尽预警识别
CPU 面板红色 BATT 指示灯常亮，代表电池电压不足，仅剩数天～几周备份能力，需立刻更换；
Studio5000/RSLogix5000 软件内可读取电池状态位，提前预判损耗，计划性停机更换。
2. 标准更换周期
常温控制柜（25~35℃）：每 4~5 年整体更换；
高温车间（50~60℃）：每 2~3 年强制更换（环境温度每升高 10℃，电池寿命减半）；
库存备用电池建议 5 年内用完，避免存放过久容量衰减。
3. 关键更换注意事项
必须带电更换：控制器保持 RUN / 通电状态插拔，断电更换会直接清空内存、丢失全部程序；
操作佩戴防静电手环，静电会击穿 CPU 内部芯片；
旧电池为工业危废，不可随意丢弃，按锂电池规范回收处理；
严禁充电、拆解、挤压电芯，存在漏液、起火风险。
典型应用场景
汽车自动化产线、冶金轧制控制系统、化工流程 PLC、大型包装设备、水处理主控系统、油气配套 ControlLogix 控制柜、制药设备、仓储分拣主控制器。
