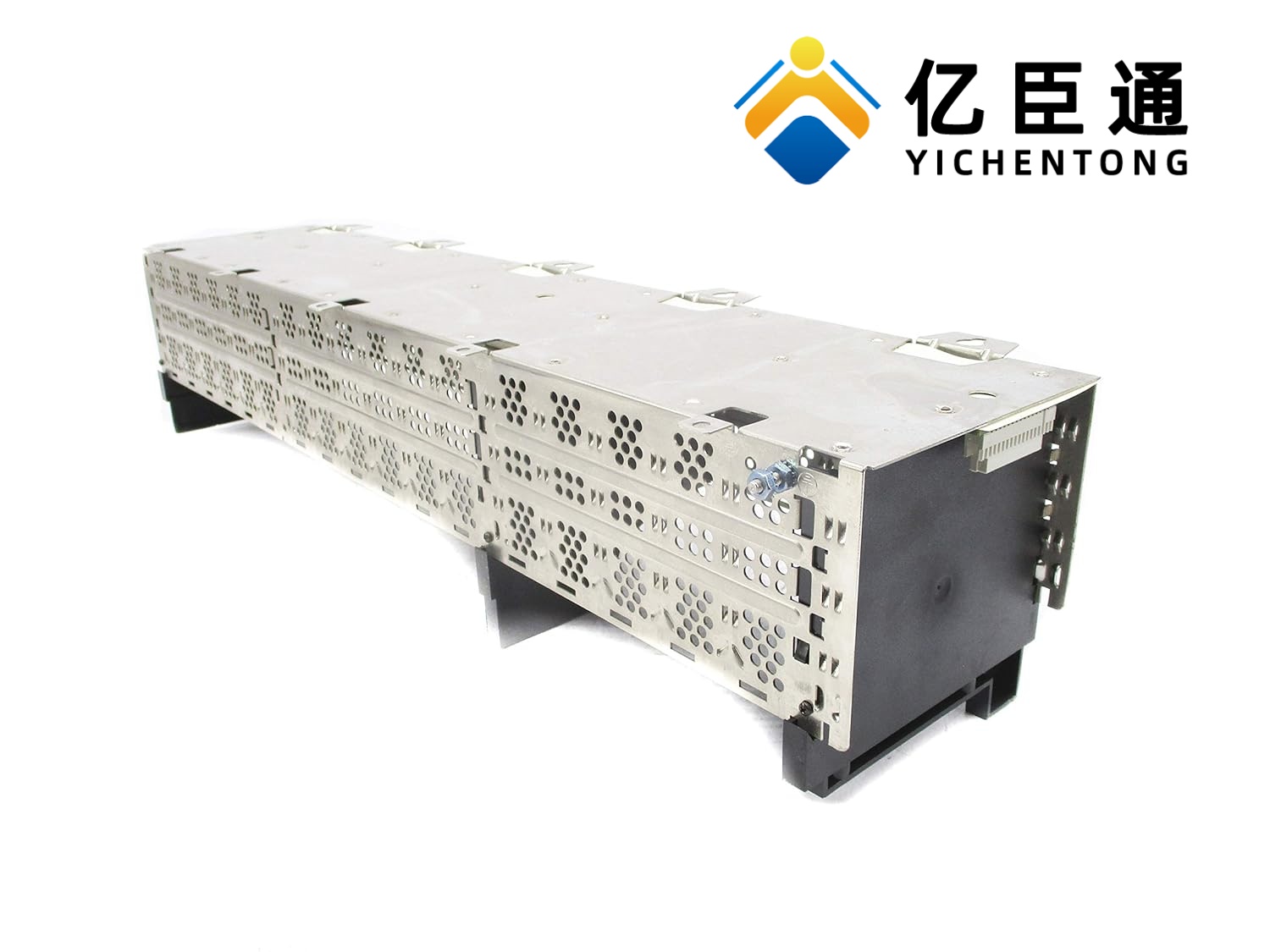

产品介绍

背板电气承载参数（选型关键）
机架内置多电压供电背板，整机与单槽电流上限严格规范，选型时需核算所有模块总功耗：
表格
背板直流电压    整机最大承载电流    单插槽最大允许电流
1.2V DC    1.5A    无单槽限制
3.3V DC    4.0A    4.0A
5.1V DC    15.0A    6.0A
24V DC    2.8A    2.8A
机架自身最大功耗：5.4W；
背板并行高速总线，多模块同步数据交互，满足高精度运动控制、多网络协同控制场景。
四、物理尺寸、安装规范
外形尺寸（高 × 宽 × 深）：279mm × 482mm × 145mm
整机净重：约 1.9kg（4.2 磅）
安装方式：仅支持控制柜内水平面板安装；垂直安装需降额使用，不推荐长期运行；兼容标准 DIN 导轨、背板螺丝固定两种安装形式。
配套控制柜最小内部空间：609mm×762mm×203mm（24×30×8 英寸）
接地要求：功能地线采用 8AWG（8.3mm²）90℃耐温铜导线，一体式铝合金屏蔽框架，抗 EMC 工业电磁干扰。
环境适应规格
标准运行温度：0℃ ~ +60℃（水平标准安装不降额）；C 版扩展款低温可达 - 25℃启动；
存储 / 运输温度：-40℃ ~ +85℃；
海拔适配：≤2000m 无降额；2000~4000m 每升高 100m，最高工作温度降低 1℃；
防护与抗扰：机架无独立 IP 防护，需装配于密封控制柜；符合 IEC 60068 振动、冲击标准，适配机床、流水线、风电、水处理等复杂现场；
湿度：最大 95% RH 无凝露。
全系列兼容配套模块
1. 适配电源（0 号槽）
交流电源：1756-PA72、1756-PA75；直流电源：1756-PB72、1756-PB75
2. 全系列 CPU 控制器
1756-L71/L72/L73/L74/L75 老款处理器、1756-L81/L82/L83/L84/L85 5580 新款高性能控制器
3. I/O 信号模块
数字量输入 / 输出、模拟量电压 / 电流、RTD 热电阻、热电偶、高速计数、继电器输出等全部 1756 系列 I/O 卡件
4. 多协议通信模块
EtherNet/IP（1756-EN2T/EN4T）、ControlNet、DeviceNet、PROFIBUS DP、Modbus RTU、串口 RS232/485 网关
产品核心优势
拓展能力强：12 个通用自由插槽，可同时搭载多 CPU、多路工业网络、高密度 I/O，适配大型产线、过程控制多点位项目；
高可靠性架构：一体化铝合金屏蔽机身，背板多重过流保护，支持电源、CPU 双冗余系统搭建，保障关键设备不间断运行；
维护便捷：带电热插拔设计，故障模块在线更换；插槽填充盖板可选，空置槽防尘、降噪；
全场景认证：UL、CE、CSA、RoHS、Class I Div.2 防爆、ATEX/IECEx 认证，覆盖化工、油气、电力、汽车、包装全行业；
系统通用性：ControlLogix 平台统一硬件体系，可与 4/7/10/17 槽机架无缝对接，新旧项目改造、设备扩容无需更换整套控制架构。
典型应用场景
汽车自动化产线、冶金轧制设备、水处理成套系统、物料输送流水线、风电主控系统、制药设备、大型包装机械、油气过程控制、智能仓储物流。
