产品介绍

一、基本信息

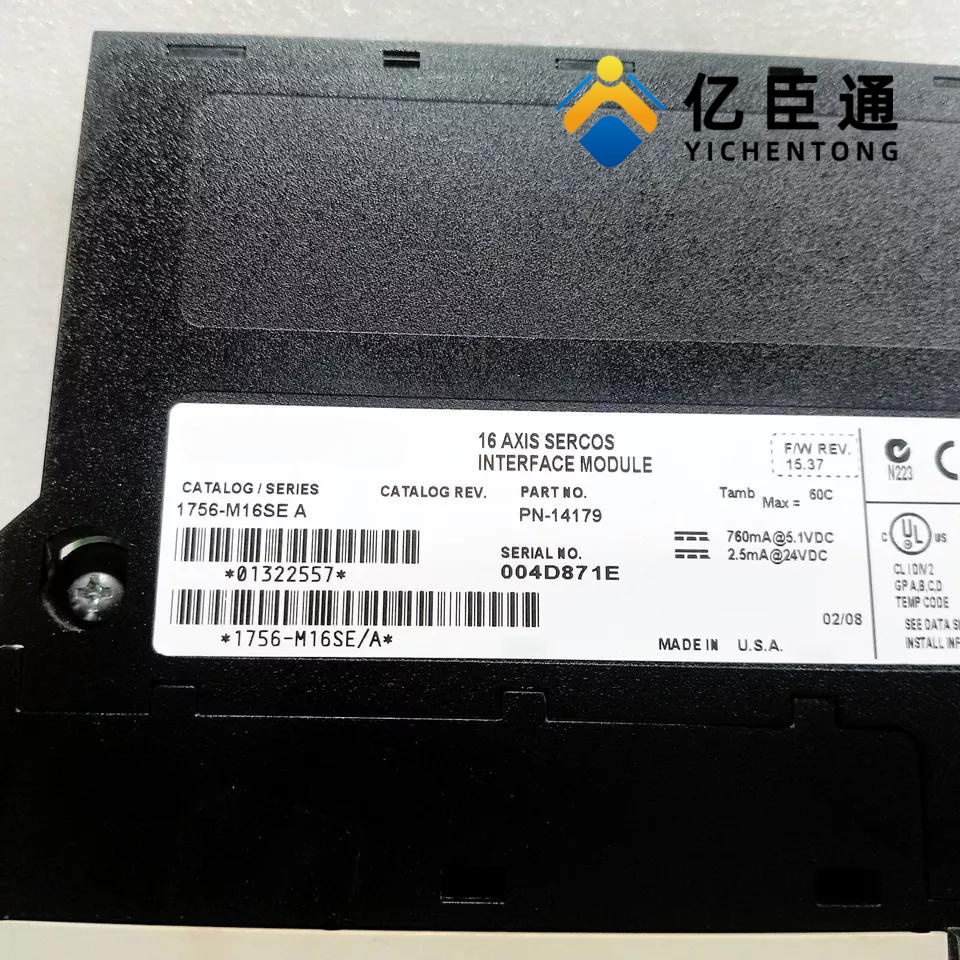

型号：1756‑M16SE
系列：ControlLogix（1756）SERCOS 运动模块
轴数：16 轴（每模块）
通信：SERCOS III 光纤（塑料光纤）
状态：Active Mature（现役、成熟）Rockwell Automation
二、通信与性能（核心）
协议：SERCOS（Serial Real‑time Communication System）
速率：4 Mbps / 8 Mbps（可选）
周期时间（决定同步精度）：
4 Mbps：≤2 轴 → 0.5 ms；≤4 轴 → 1 ms；≤8 轴 → 2 ms
8 Mbps：≤4 轴 → 0.5 ms；≤8 轴 → 1 ms；≤16 轴 → 2 ms
拓扑：单光纤总线（环网），最多16 驱动器 / 模块
光纤：塑料光纤 POF，1–32 m，抗干扰、免接地
三、支持驱动器（直接兼容）
2093 Kinetix 2000（多轴）
2094 Kinetix 6000（多轴，最常用）
2099 Kinetix 7000（大功率）
2098 Ultra3000 SERCOS（独立轴）
四、控制模式
位置控制（Profile）
速度控制（Velocity）
扭矩控制（Torque）
支持：电子齿轮、同步跟随、凸轮、插补
五、物理与电气
尺寸（宽 × 高 × 深）：35 × 120 × 115 mm（标准 1756 单槽）
重量：约 0.23 kg
槽位：任意 1756 机架槽位（不占特殊槽）
背板电流：5.1 VDC @ 0.8 A
指示灯：OK（绿）、ERR（红）
认证：UL、cUL、CE、RoHS
六、典型应用
高速多轴同步：包装、印刷、纺织、机床
精密运动：电子制造、激光加工、机器人
Kinetix 伺服系统：与 1756‑L7x/L8x CPU 组成完整运动控制平台
