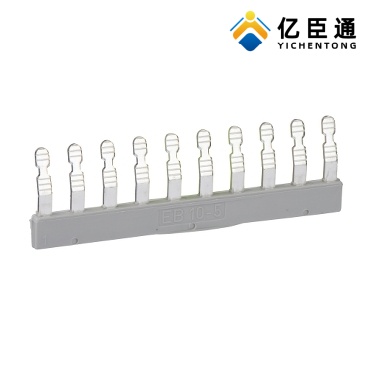

产品介绍

电气与机械规格
额定电流：10 A（连续）
额定电压：250V AC/DC
接触电阻：≤5 mΩ
绝缘耐压：2kV AC/1 分钟（通道 - 外壳）
导线规格：适配端子块 0.5–2.5 mm² 导线
连接方式：插入式，弹簧卡扣固定，免工具
机械寿命：≥500 次插拔
环境温度：0°C ~ +40°C（工作）；-25°C ~ +70°C（存储）
防护等级：IP20（防止手指触碰带电部件）
三、适配清单（Quantum CableFast 端子块）
数字量 I/O 端子块
140CFG01600：16 路高功率数字 I/O 端子块（公共端短接）
140CFE03200：32 路数字输入端子块（0V/24V 公共端）
140CFF03200：32 路数字输出端子块（公共地 / 电源）
模拟量 I/O 端子块
140CFA00800：8 路模拟量输入端子块（信号地公共端）
140CFB00400：4 路模拟量输出端子块（电源公共端）
扩展端子座
140XTS10206/10215 等 XTS 系列扩展端子座（公共端互联）
四、核心功能与安装要点
核心功能
公共端连片：将端子块内多个通道的 0V、24V 或地统一短接，减少外部布线 50%+
抗干扰增强：低阻抗连片，降低共模干扰，提升 EMC 性能
快速安装：对准端子块公共端插槽，垂直按压到位，无需螺钉
标准化布线：灰色标识公共端，现场接线清晰、不易错
安装规范
断电操作：安装 / 拆卸前断开端子块电源
定位插入：连接条缺口朝下，对准公共端导轨轻压
严禁超载：单条 **≤10A**，大电流回路请分流或增加连接条
维护：定期检查卡扣是否松动，避免氧化接触不良
