产品介绍

机械与环境参数

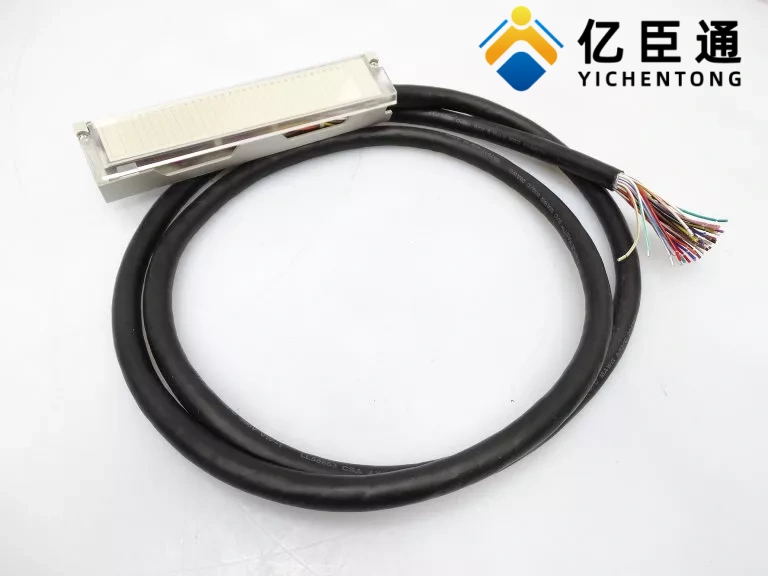

结构：多芯屏蔽软电缆，一端预制压接插头，另一端裸线镀锡；线芯比标准版（002）更粗
弯曲半径：静态 ≥8× 外径；动态 ≥12× 外径
工作温度：0 ~ +40 ℃（无凝露）
存储温度：-40 ~ +85 ℃
工作湿度：≤80% RH（无凝露）
防护等级：IP20
阻燃：IEC 60332‑1
最大工作海拔：1000 米（无降额）
三、电气参数（高功率核心）
信号能力：同时传输 数字 / 模拟信号 + 24V DC 电源
额定电压：250V AC/DC
额定电流：每芯 ≤4 A（高功率规格）
绝缘电阻：≥100 MΩ @ 500V DC
耐压：2 kV AC / 1 min（芯线间 / 屏蔽）
屏蔽：铝箔 + 铜网双层屏蔽，插头侧接地
适用信号：4‑20 mA、0‑10 V、24V DC 数字信号，适配大功率电磁阀、加热器等
四、兼容清单
适配 Quantum I/O 模块
模拟量输入：140ACI03000、140ACI04000
模拟量输出：140ACO02000
数字量 I/O：50 针 SUB‑D 接口模块（高功率负载优选）
接线端适配
直接接入标准端子排、接线盒或现场设备
40 芯彩色裸线，线号清晰标识，便于接线与维护
五、功能与安装要点
核心功能
高功率传输：单芯 4A，满足大功率执行器供电
散线直连：裸线端直接接线，灵活适配各类端子排
双层屏蔽：抗 EMI/RFI 干扰，适合强干扰环境
预制免焊：模块侧即插即用，减少现场工时
4.6 米长距：适合跨柜、纵深机柜或中长距离布线
安装规范
模块侧：直插 50 针口，卡扣锁定
裸线侧：剥线后压接端子，接入端子排，建议线鼻子压接 + 绝缘套管
走线：与动力电缆间距≥20 cm，避免平行长距离敷设
弯曲：避免硬折 90°，预留松弛段
维护：免维护，线缆破损整根更换，裸线端禁止拼接延长
