产品介绍

机械与环境参数

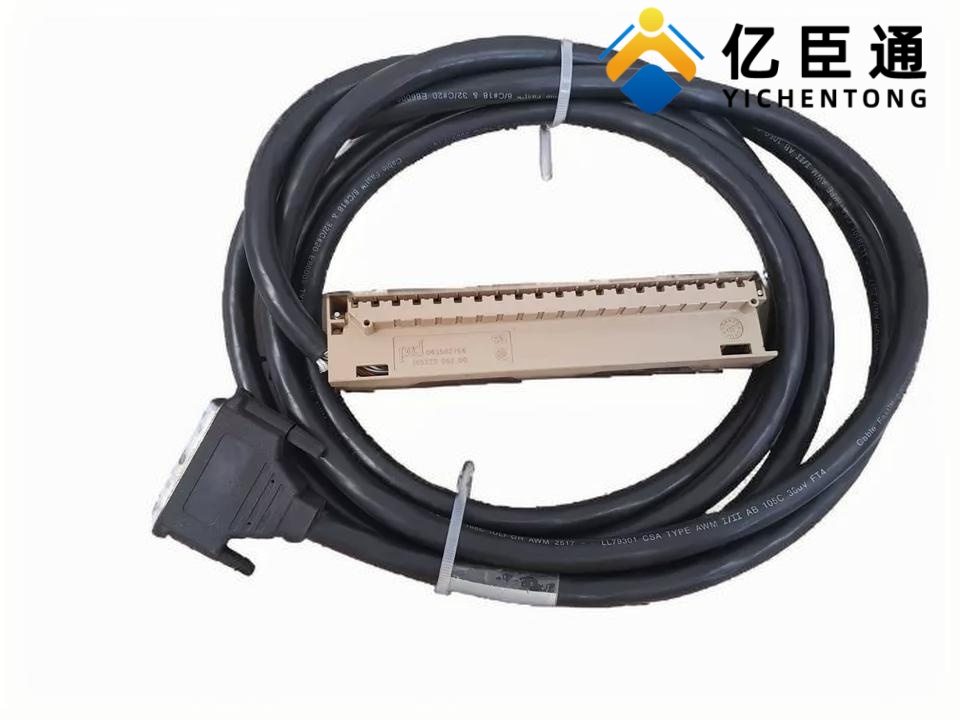

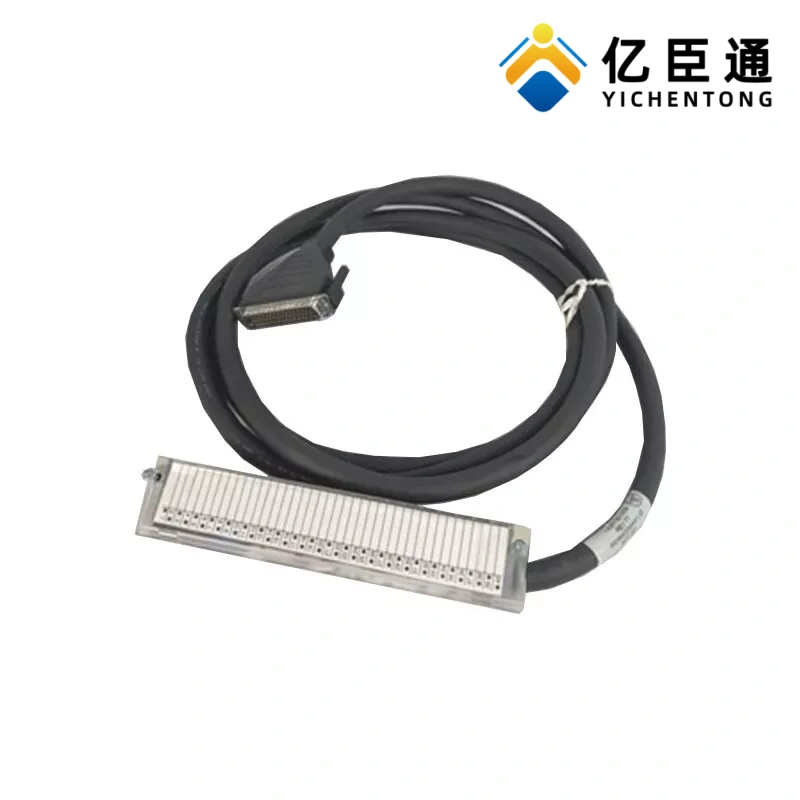

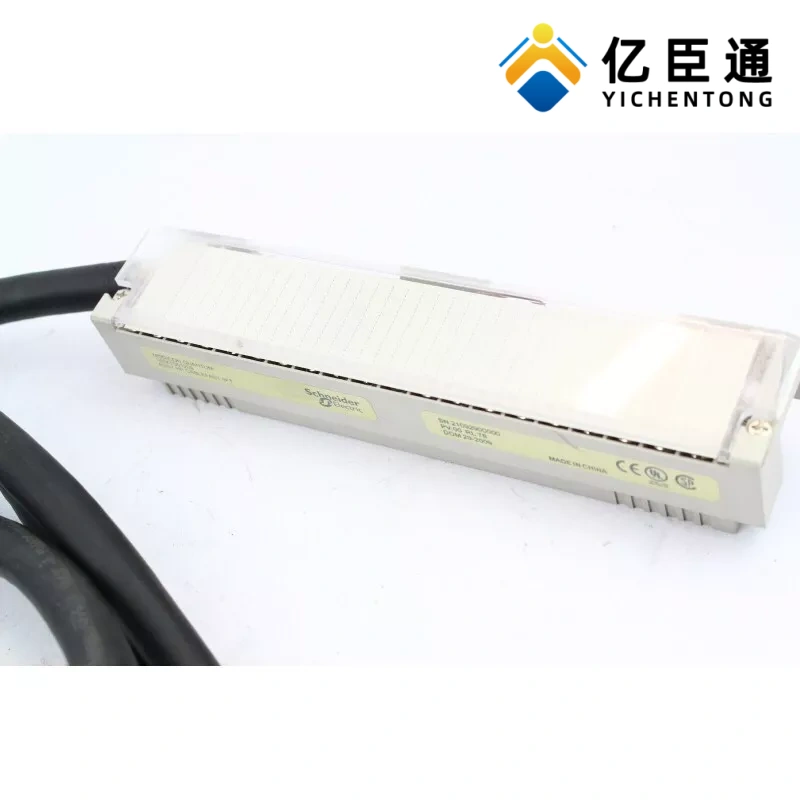

结构：多芯屏蔽软电缆，两端工厂预制压接，不可拆；线芯比标准版（002）更粗
弯曲半径：静态 ≥8× 外径；动态 ≥12× 外径
工作温度：0 ~ +60 ℃（无凝露）
存储温度：-40 ~ +85 ℃
工作湿度：≤80% RH（无凝露）
防护等级：IP20
阻燃：IEC 60332‑1
包装尺寸：约 350 mm（宽）× 90 mm（高）
三、电气参数（高功率重点）
信号能力：同时传输 数字 / 模拟信号 + 24V DC 电源
额定电压：250V AC/DC
额定电流：每芯 ≤4 A（标准版 002 系列为 ≤2 A）
绝缘电阻：≥100 MΩ @ 500V DC
耐压：2 kV AC / 1 min（芯线间 / 屏蔽）
屏蔽：铝箔 + 铜网双层屏蔽，端子块侧单端接地
适用信号：4‑20 mA、0‑10 V、24V DC 数字信号，适配大功率电磁阀、加热器等
四、兼容清单
适配 Quantum I/O 模块
模拟量输入：140ACI03000、140ACI04000
模拟量输出：140ACO02000
数字量 I/O：50 针 SUB‑D 接口模块（高功率负载优选）
适配 CableFast 端子块
140CFI00800（8 路模拟输入，无熔丝）
140CFH00800（8 路模拟输入，带熔丝）
140CFJ00400（4 路模拟输出，带熔丝）
五、功能与安装要点
核心功能
预制免焊：即插即用，现场零接线
高功率传输：单芯 4 A，适合高功耗 I/O 与现场执行器
信号 + 电源一体：单缆简化机柜布线
双层屏蔽：抗 EMI/RFI，适合变频器、电机附近强干扰环境
3.7 m 长距跨柜长度：适合多机柜间、长距离或纵深机柜布线
安装规范
模块侧：直插 50 针口，卡扣锁定
端子侧：SUB‑D 50 母头螺丝固定
走线：与动力电缆间距 ≥20 cm，避免平行长距离敷设
弯曲：避免硬折 90°，预留松弛段
维护：免维护，损坏整根更换，不可中间拼接
