产品介绍

机械参数

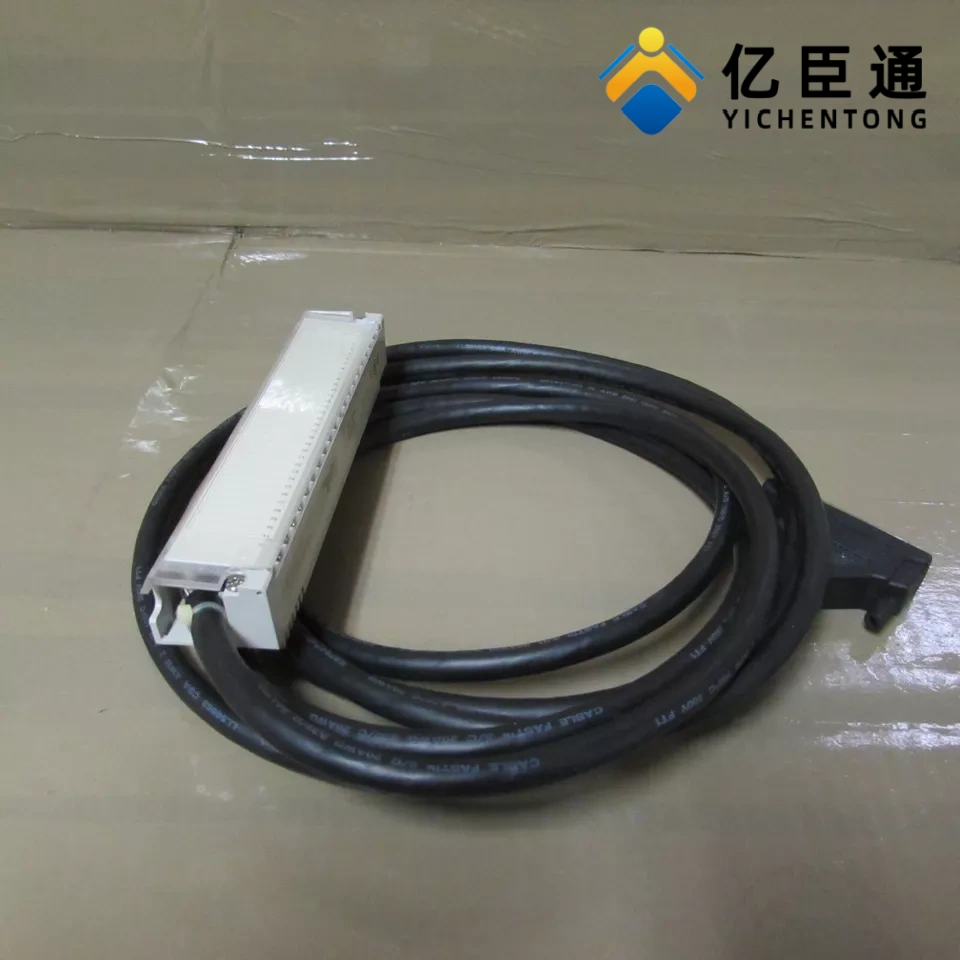

结构：多芯屏蔽软电缆，两端工厂预制压接，不可拆；高功率版本线芯更粗、载流能力更强
弯曲半径：≥8× 外径（静态）；≥12× 外径（动态）
抗拉强度：≥50 N（安装拉力）
工作温度：0 ~ +60 ℃（无凝露）
存储温度：-40 ~ +85 ℃
防护等级：IP20（线缆本体）
阻燃：符合 IEC 60332-1
认证：CE、UL、RoHS
电气参数（高功率版关键差异）
信号能力：同时传输数字量 / 模拟量 + 24V DC 电源，单芯载流能力高于标准版（140XTS00203）
额定电压：250V AC/DC（绝缘耐压等级）
额定电流：每芯 **≤4 A**（高功率设计，标准版为≤2 A）
绝缘电阻：≥100 MΩ @ 500V DC
耐压：2 kV AC / 1 min（芯线间 / 屏蔽）
屏蔽：铝箔 + 铜网双层屏蔽，端子块侧单端接地
兼容信号：4-20mA、0-10V、24V DC 数字信号，适配高功耗传感器 / 执行器
兼容配对清单
1. 适配 Quantum I/O 模块
模拟量输入：140ACI03000、140ACI04000
模拟量输出：140ACO02000
数字量 I/O：50 针 SUB‑D 接口模块（高功率负载场景优先选用此电缆）
2. 适配 CableFast 端子块
140CFI00800（8 路模拟输入，无熔丝）
140CFH00800（8 路模拟输入，带熔丝）
140CFJ00400（4 路模拟输出，带熔丝）
功能与安装要点
核心功能
预制免焊：即插即用，现场零接线，减少人工误差
高功率传输：单芯 4A 载流，适配高功耗 I/O 模块 / 现场设备（如大功率电磁阀、加热器）
信号 + 电源一体：单缆完成 I/O 信号与 24V 供电，简化机柜布线
双层屏蔽：强抗 EMI/RFI，适配变频器、电机旁等强干扰环境
短距标准款：0.9 米，适配 ** 标准深度机柜（600mm）** 内模块与端子块直连
安装规范
模块侧：直插 I/O 模块 50 针口，卡扣锁定
端子侧：插入 SUB‑D 50 母头，螺丝固定
走线：与动力电缆间距≥20 cm，避免平行长距离敷设
弯曲：避免硬折 90°，预留≥5 cm 松弛段
维护：免维护，损坏整根更换，不可中间拼接
