产品介绍

机械参数

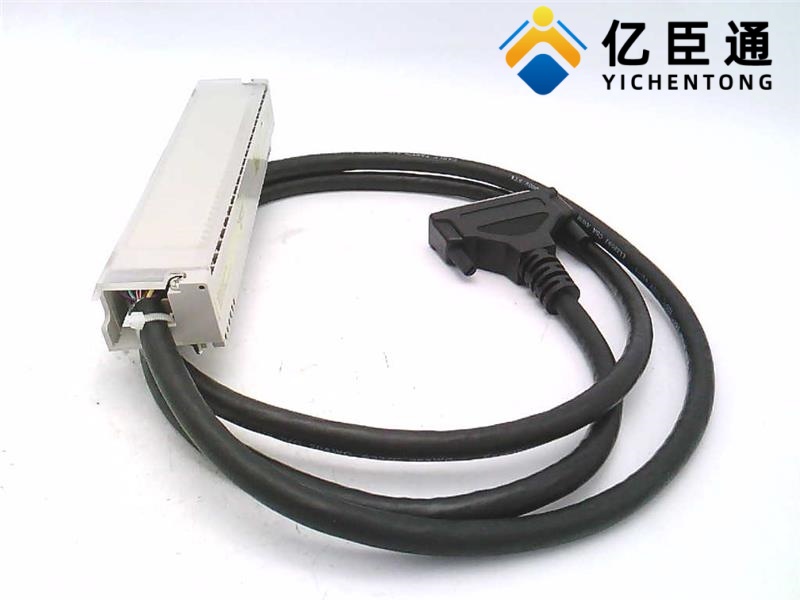

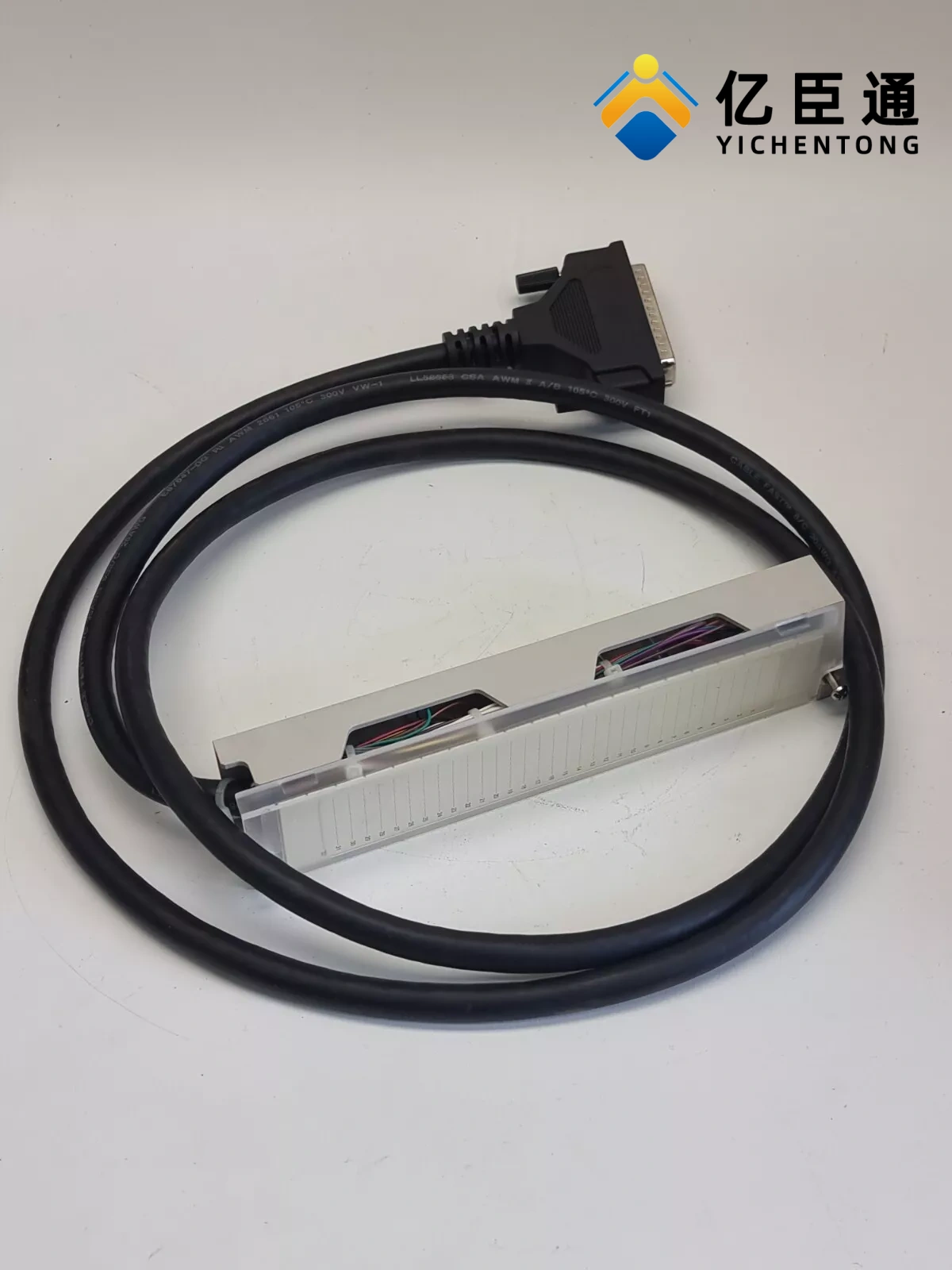

结构：多芯屏蔽软电缆，两端预制压接成型，不可拆卸
重量：约 0.74 kg（26.10 oz）
弯曲半径：≥电缆外径 ×8（静态）/×12（动态）
抗拉强度：≥50N（安装拉力）
工作温度：0–40 ℃（无凝露）
存储温度：-40–85 ℃
防护等级：IP20（线缆本身）
阻燃特性：符合 IEC 60332-1（阻燃）
认证：CE、UL、RoHS
三、电气参数
信号适配：同时传输数字量 / 模拟量信号 + 24V DC 电源
额定电压：≤300V AC/DC（绝缘耐压）
额定电流：每芯≤2A（电源 / 信号混合传输）
绝缘电阻：≥100MΩ（500V DC）
耐压：2kV AC，1min（芯线间 / 屏蔽层）
屏蔽：整体铝箔 + 铜网双层屏蔽，两端单端接地（端子块侧）
信号类型：兼容 4-20mA、0-10V、24V DC 数字信号
四、兼容配对清单（必配）
1. 适配 Quantum I/O 模块（模块侧）
模拟量输入：140ACI03000、140ACI04000
模拟量输出：140ACO02000
数字量 I/O：部分 50 针 SUB‑D 接口模块
2. 适配 CableFast 端子块（端子侧）
140CFI00800（8 路模拟输入，无熔丝）
140CFH00800（8 路模拟输入，带熔丝）
140CFJ00400（4 路模拟输出，带熔丝）
五、功能与安装要点
核心功能
预制免焊：两端接头工厂压接，现场即插即用，无需接线
信号 + 电源一体：单根电缆同时传 I/O 信号与 24V 电源，减少布线
屏蔽抗干扰：双层屏蔽，适配工业强干扰环境（变频器、电机旁）
长度固定：1.8 米标准长度，适配机柜内模块与端子块间距
安装规范
模块侧：直接插入 Quantum I/O 模块的 50 针扩展口，卡扣锁定
端子块侧：插入 140CF 系列端子块的 SUB‑D 50 母头，螺丝固定
走线：远离动力电缆（≥20cm），避免强电磁干扰
弯曲：避免 90° 硬折，预留≥5cm 松弛度
维护：免维护设计，损坏直接整根更换，不可中间拼接
