产品介绍

机械参数

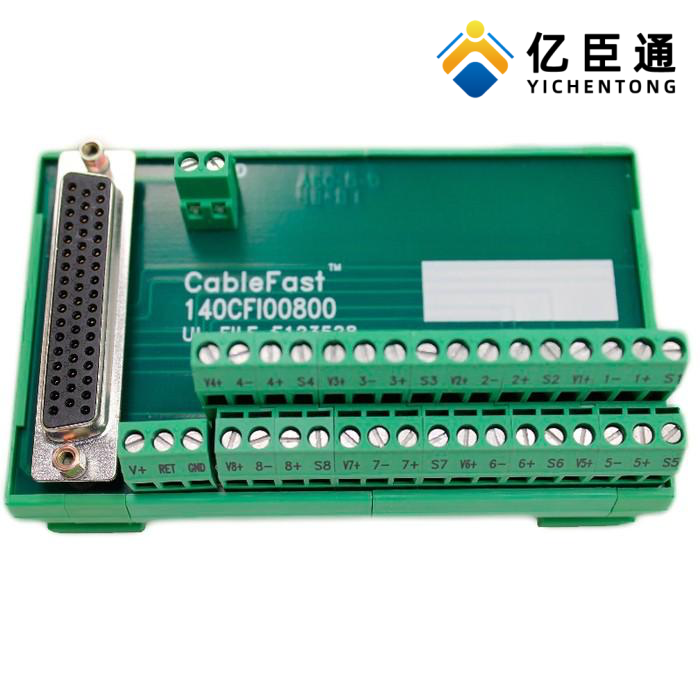

结构：8 路无熔丝端子排，集成 SUB‑D 50 母头，支持屏蔽线连接
安装：35mm DIN 导轨安装，不可接 PLC 背板
材质：阻燃聚酰胺外壳，镀锡铜合金导电端子
端子类型：Captive 螺钉端子（防松）
导线规格：**0.34–2.5 mm²（22–14 AWG）** 单股 / 多股屏蔽线
螺钉扭矩：0.5–0.8 N·m
插拔寿命：≥50 次（SUB‑D 连接器）
屏蔽处理：每通道独立屏蔽端子，支持单端 / 差分接线
电气参数
额定电压：≤300 V AC/DC（现场侧）
单路额定电流：≤1 A（无熔丝，需外部保护）
绝缘电阻：≥100 MΩ（500 V DC）
耐压：2 kV AC，1 min（端子间 / 对地）
接触电阻：≤5 mΩ
保护方式：无内置熔丝，需外部回路加装断路器或熔丝
信号类型：适配4-20mA 电流、0-10V/±10V 电压模拟输入
环境参数
工作温度：0–60 ℃（无凝露）
存储温度：-40–85 ℃（无凝露）
湿度：5%–95% RH（无凝露）
海拔：≤2000 m（工作 / 存储）
抗震 / 冲击：符合 IEC 60068‑2‑6/2‑27 工业标准
认证：CE、UL 1059、cUL、RoHS
兼容模块清单
仅适配 Quantum 8 路模拟量输入模块：
140ACI03000（8 点模拟输入，4-20mA/1-5V，12 位）
140ACI04000（8 点模拟输入，±10V，12 位）
功能与安装要点
核心功能
8 路无保护转接：无内置熔丝，需外部过流保护
屏蔽信号适配：每通道独立屏蔽端子，抗干扰能力强
电压 / 电流兼容：支持主流工业模拟量信号
信号直通：SUB‑D 50 与 8 路螺钉端子无信号调理电路
连接方式
模块侧：通过SUB‑D 50 电缆连接 Quantum 模拟量输入模块
现场侧：8 路螺钉端子，接传感器、变送器等模拟信号源
维护：无熔丝可更换，必须外部断电维护
安全：IP20 防护，仅用于封闭控制柜内
