产品介绍

机械参数

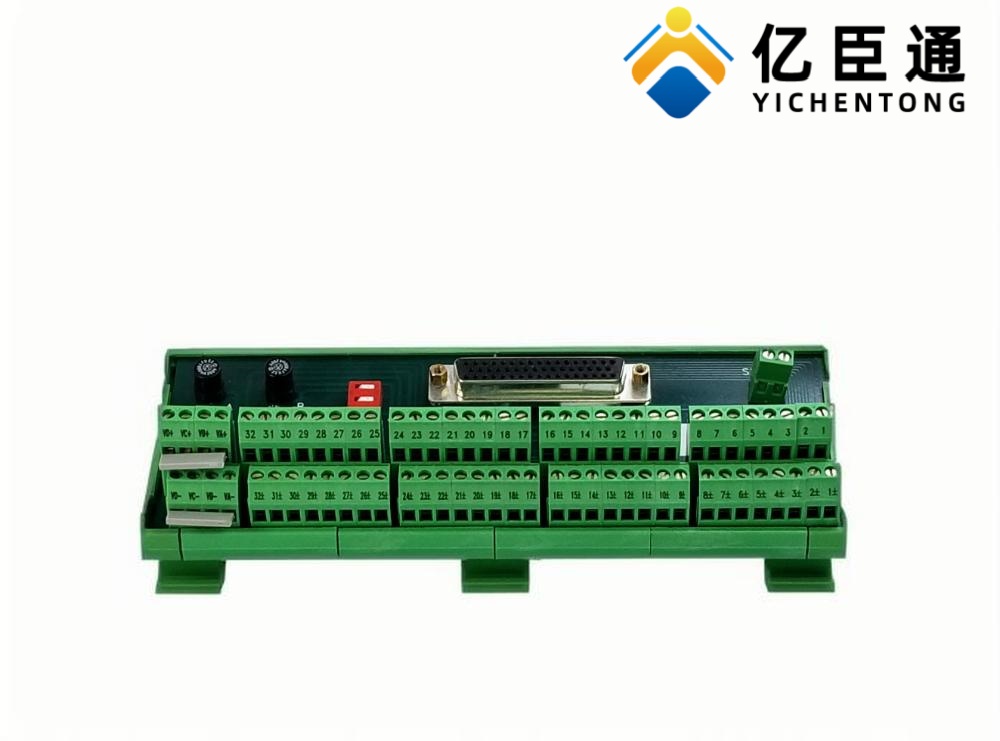

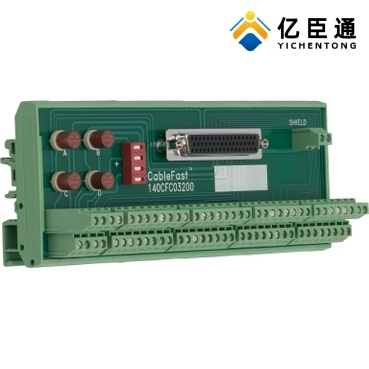

结构：32 路分组熔丝端子排，集成 SUB‑D 50 母头，4 组（A/B/C/D）分组标识
安装：35mm DIN 导轨安装，不可固定于 PLC 背板
材质：阻燃工程塑料外壳，铜合金镀锡导电端子
端子类型：Captive 螺钉端子（防松、防脱落）
导线规格：0.34–4 mm²（22–12 AWG） 单股 / 多股导线
螺钉扭矩：0.5–0.8 N·m
插拔寿命：≥50 次（SUB‑D 连接器）
熔丝规格：每组 1 个 0.8A 微型快熔（型号 140CFU08000，10 个 / 包）
三、电气参数
额定电压：≤250 V AC/DC
额定电流 / 组：≤0.8 A（熔丝限流）
绝缘电阻：≥100 MΩ（500 V DC）
耐压：2 kV AC，1 min（端子间 / 对地）
接触电阻：≤5 mΩ
熔丝特性：快熔型，5× 额定电流 1 秒内熔断
保护方式：4 组独立熔丝，单组故障不影响其他组
四、环境参数
工作温度：0–55 ℃（无凝露）
存储温度：-25–70 ℃（无凝露）
湿度：≤80% RH（无凝露）
海拔：≤1000 m（工作）
抗震 / 冲击：符合 IEC 60068‑2‑6/2‑27 工业标准
五、兼容模块清单
适配 Quantum 数字量 I/O 模块：
数字输入：140DDI35300、140DDI85300、140DDI15310、140DAI35300、140DAI45300、140DAI55300
数字输出：140DDO15310、140DDO35300
六、功能与安装要点
核心功能
分组熔丝保护：4 组 ×8 点独立 0.8A 熔丝，隔离组间故障
模式切换：4 个开关选择输入 / 输出模式，适配不同 I/O 类型
信号转接：SUB‑D 50 与 32 路螺钉端子直通连接
规范布线：DIN 导轨安装，分组标识清晰，便于维护
连接方式
模块侧：通过 SUB‑D 50 电缆 连接 Quantum I/O 模块
现场侧：32 路 Captive 螺钉端子，接 1/2 线制传感器 / 执行器
维护
熔丝正面可插拔更换，必须断电操作
支持断电插拔电缆，严禁带电操作
安全：IP20 防护，仅用于封闭控制柜内
