产品介绍

机械参数

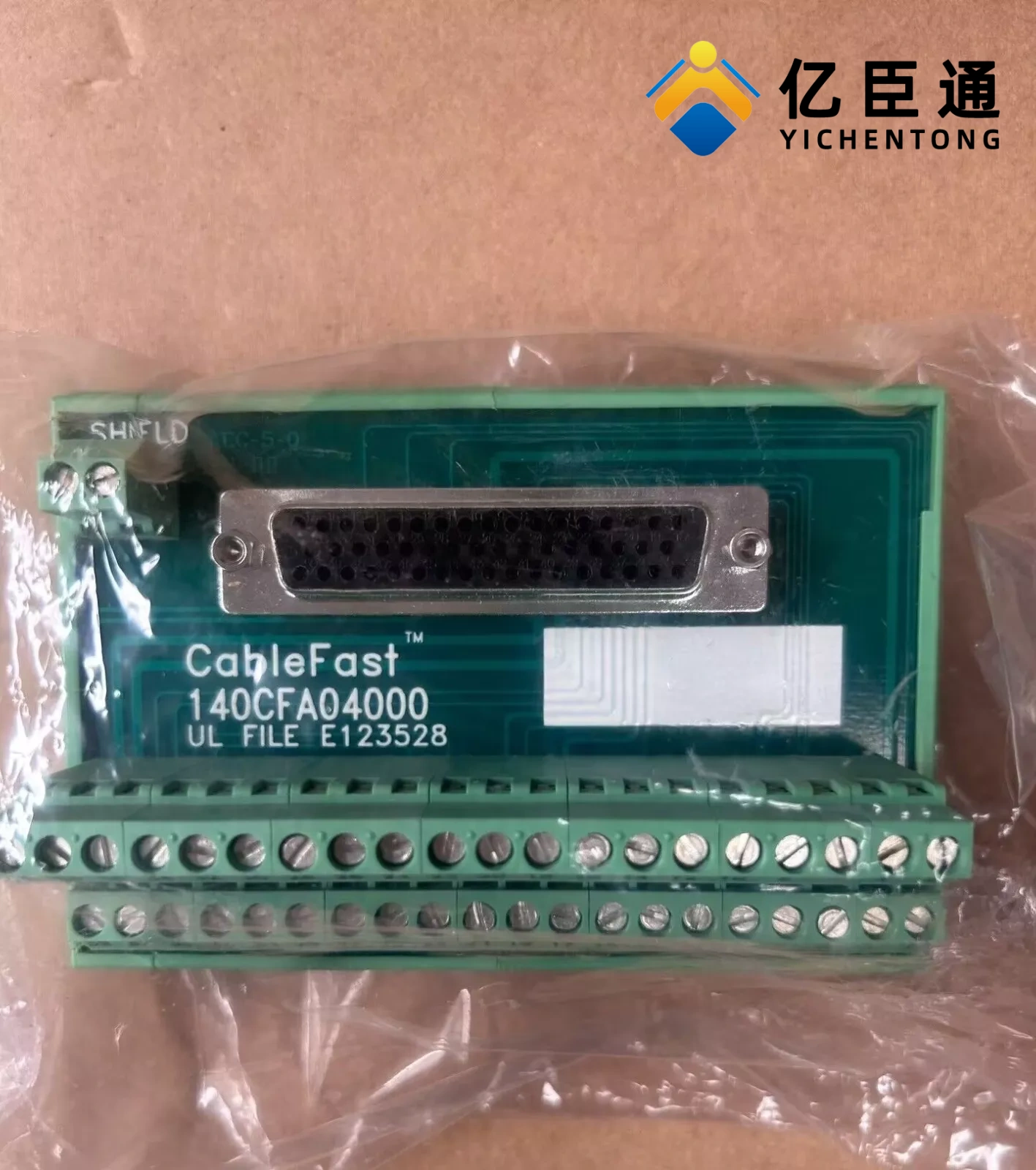

结构：32 路一体式带熔丝端子排，集成 SUB-D 50 母头，带点位标识
安装：DIN 导轨安装（标准 35mm），不可直接固定于 PLC 背板
材质：阻燃工程塑料外壳，铜合金导电端子，内置标准微型熔丝
端子类型：** captive screw（ captive 螺钉）**，防松、防脱落
导线规格：适配 0.5–2.5 mm²（AWG 24–14）单股 / 多股导线
螺钉扭矩：0.5–0.8 N·m
尺寸：约 180×45×40 mm（长 × 宽 × 高）
插拔寿命：≥50 次（SUB-D 连接器）
熔丝规格：内置 32× 微型快熔，标准 1A/2A/5A（可按需求更换）
三、电气参数（端子 + 熔丝）
额定电压：≤250 V AC/DC
额定电流 / 点：≤10 A（持续），熔丝限流 1–5 A
绝缘电阻：≥100 MΩ（500 V DC）
耐压：2 kV AC，1 min（端子间 / 对地）
接触电阻：≤5 mΩ
熔丝特性：快熔型，1.5× 额定电流 1 小时内熔断，5× 额定电流 1 秒内熔断
过流保护：每路独立熔丝，单路故障不影响其他通道
四、环境参数
工作温度：-10–60 ℃
存储温度：-40–85 ℃
湿度：5%–95% RH（无凝露）
海拔：≤2000 m（工作 / 存储）
抗震 / 冲击：符合 IEC 60068-2-6/2-27 工业标准
五、适配与连接
1. 兼容 I/O 模块（全系列，除 140ATI03000）
数字量：140DAI/DAM/DDI/DDM/DDO/DRA/DRC/DRO/DSI/DVO/SDI/SDO
模拟量：140ACI/ACO/AMM/ARI/AVI/AVO/SAI
特殊：140EHC/ERT（高速计数 / 多功能）
2. 连接方式
模块侧：通过 SUB-D 50 电缆 连接 Quantum I/O 模块（无需前连接器或需前连接器，按模块型号匹配）
现场侧：32 路 captive 螺钉端子，接外部传感器 / 执行器
熔丝更换：正面可插拔熔丝座，断电更换
六、功能与安装要点
核心功能：
信号转接：SUB-D 50 与 32 路螺钉端子的直通连接
过流保护：每路独立熔丝，保护 I/O 模块与现场设备
规范布线：DIN 导轨安装，便于机柜布线与维护
安装：DIN 导轨卡扣固定，不可独立工作，必须与 Quantum I/O 模块配套
维护：熔丝可正面快速更换；支持断电插拔电缆
安全：IP20 防护，防止手指接触带电部件，仅用于封闭控制柜
