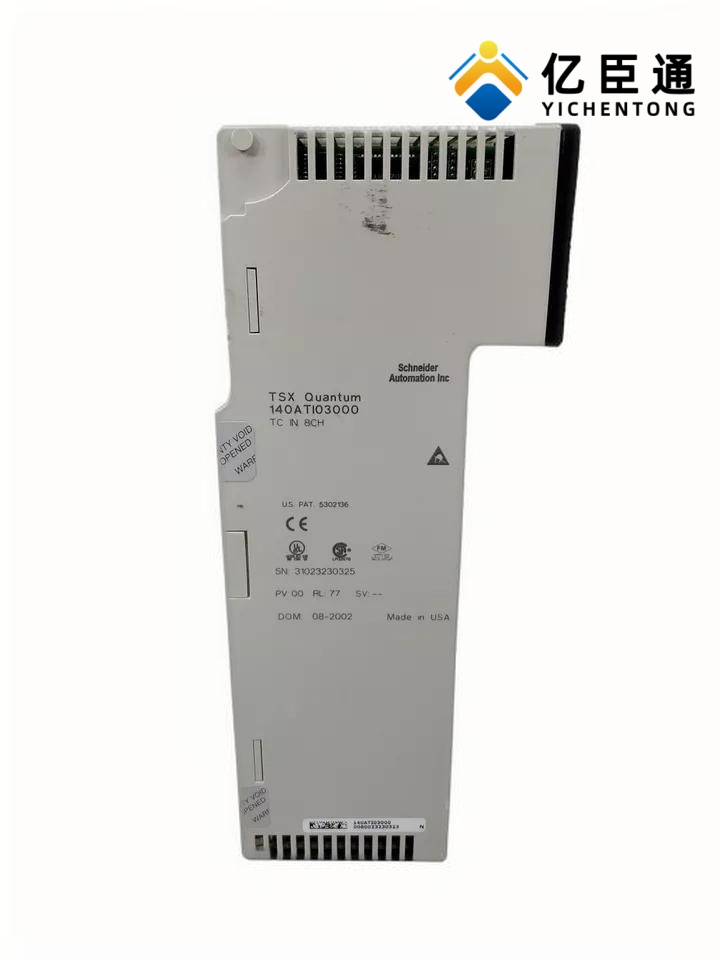

产品介绍

电气参数
1. 输入特性（8 通道，差分）
分辨率：16 位（全量程，65536 计数）
精度（25 ℃）：
热电偶：±0.25% 量程（含冷端误差）
毫伏：±0.125% 量程
非线性误差：±0.2% 量程
温度漂移：±0.0015% 量程 /℃（典型）
共模抑制比（CMRR）：>72 dB @ 60 Hz
输入阻抗：
毫伏模式：>10 MΩ
热电偶模式：高阻抗，适配微伏级信号
最大输入：
毫伏：±150 mV
热电偶：按类型上限（如 B 型 0–1820 ℃）
更新时间：全 8 通道约 100 ms（可受滤波配置影响）
滤波：单极低通，3 dB @ 34 Hz ±25%，支持 50/60 Hz 陷波
隔离耐压：
通道与背板：1780 V AC / 60 s
通道间：300 V DC / 220 V AC
冷端补偿（CJC）：内置，精度 ±1 ℃（典型）
诊断：热电偶断线检测（Burn-out），可配置上拉 / 下拉响应
三、物理与环境

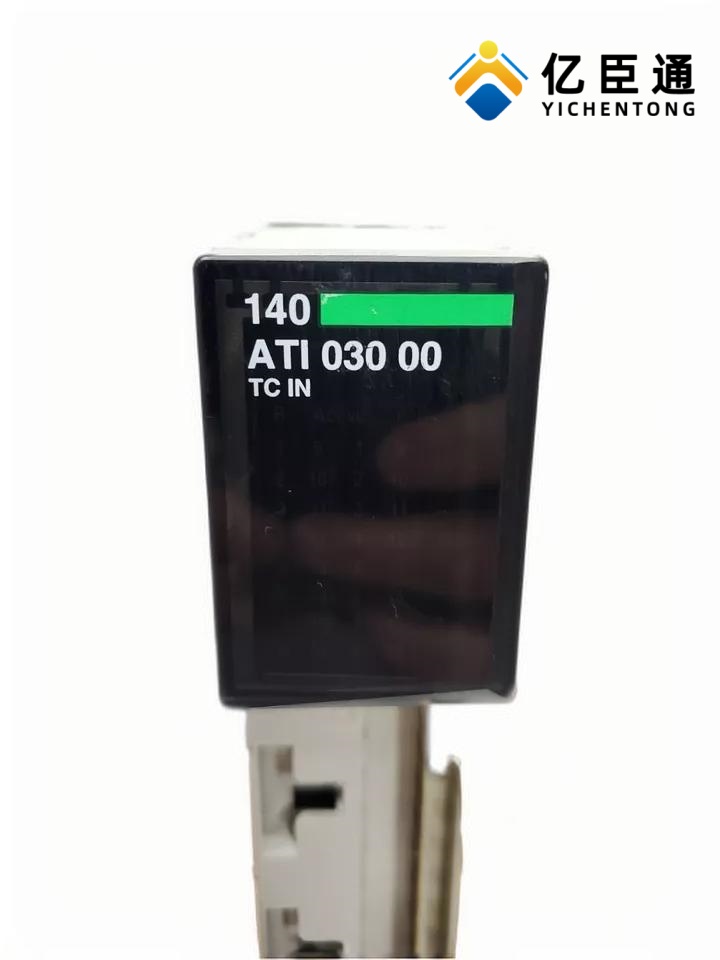

LED 指示：
8 个绿色：单通道有效
8 个红色：单通道故障
1 个绿色：Active（总线通信正常）
1 个红色：Fault（模块级故障）
工作温度：0–60 ℃
存储温度：-40–85 ℃
湿度：≤95% RH（无凝露）
海拔：≤5000 m
防护：IP20（面板）
尺寸：约 310 × 45 × 165 mm（深 × 宽 × 高）
四、功能与应用
核心优势：
8 通道差分输入，抗干扰强，适合现场布线复杂场景
支持多类型热电偶直连，无需外部变送器，简化系统
内置高精度冷端补偿，保证全温度范围测量准确
16 位高分辨率，适配精细温度控制
全面诊断（断线 / 超量程），提升系统可靠性
适用场景：
工业炉 / 窑炉温度监控（K、B 型热电偶）
电厂锅炉、烟气、金属壁温多点采集
食品 / 制药灭菌、化工反应釜温度控制
实验室测试台架、环境模拟舱多通道记录
余热回收、能源系统温差监测
