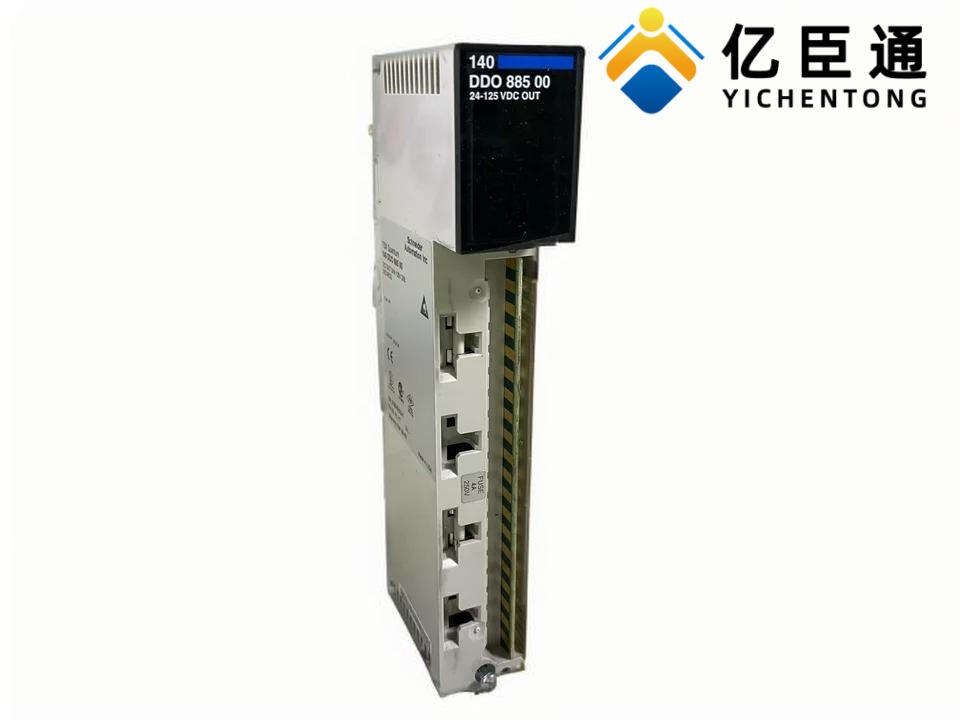

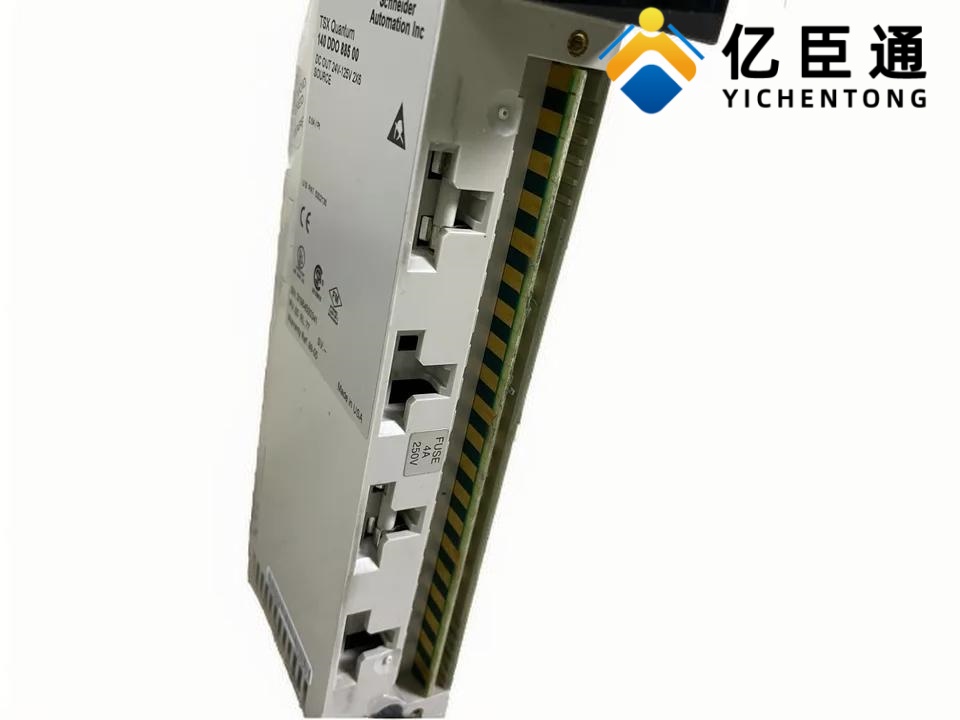

产品介绍

电气参数
1. 输出特性（12 点）
输出类型：固态 FET，漏型（Sink / 负逻辑）
单通道最大负载电流：≤0.75 A
每组最大电流：≤3 A
模块总最大电流：≤6 A
导通压降：典型值≤1 V（随负载与温度变化）
漏电流：≤1 mA（额定电压下）
浪涌电流：≤4 A（1 ms 短时脉冲）
响应时间：0→1 ≤1 ms；1→0 ≤1 ms
开关频率：≤50 Hz
隔离耐压：
通道与背板：2500 Vrms DC / 60 s
组间：1200 Vrms DC / 60 s
保护：
每通道内置4 A 保险丝保护
每组 ** 过流故障（Overcurrent）** 诊断与 LED 报警
每通道并联压敏电阻（Varistor）做过压保护
感性负载由二极管续流保护，无额外限制
2. 典型负载能力
钨丝负载：<41 W @ 115 V、<46 W @ 130 V、<8 W @ 24 V
三、物理与环境
连接：40 针螺钉端子块（型号 140XTS00200）
安装：Quantum 本地 / 分布式 / 远程机架
LED 指示：
12 个绿色：单通道输出状态
1 个绿色：总线 Active（通信正常）
1 个红色：故障 F（过流 / 过载 / 失电）
工作温度：0–60 ℃
存储温度：-40–85 ℃
湿度：≤95% RH（无凝露）
海拔：≤5000 m
防护：IP20（面板）
抗干扰：ESD 4kV（接触）/8kV（空气）；辐射电磁场 10 V/m（80–2000 MHz）
四、功能与应用
核心功能：
12 路独立 24–125V DC 漏型输出，2 组隔离，宽压适配中高压 DC 场景
高速固态开关，支持≤50 Hz 频繁通断，响应快
分级保险丝 + 过压 / 过流保护，故障可诊断，提升系统可靠性
状态 LED 与总线通信指示，便于现场维护
适用场景：
工业自动化、过程控制、能源管理、基础设施
中高压 DC 负载驱动（如电磁阀、大功率执行器、指示灯、泵 / 风机控制）
生产线、机床、物流、电力设备的离散信号集中控制
