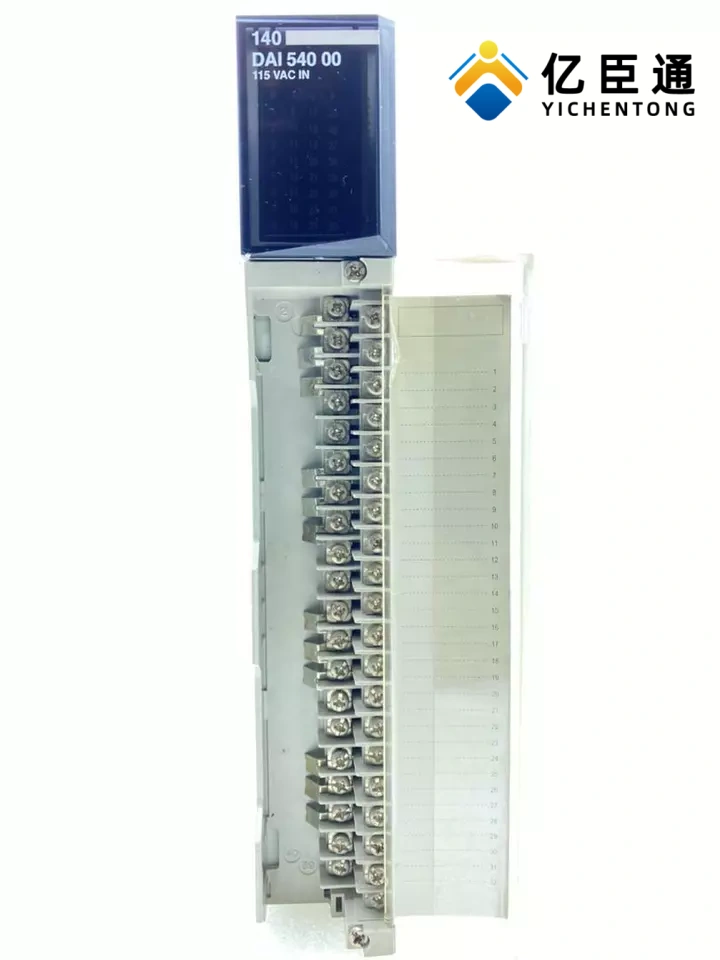

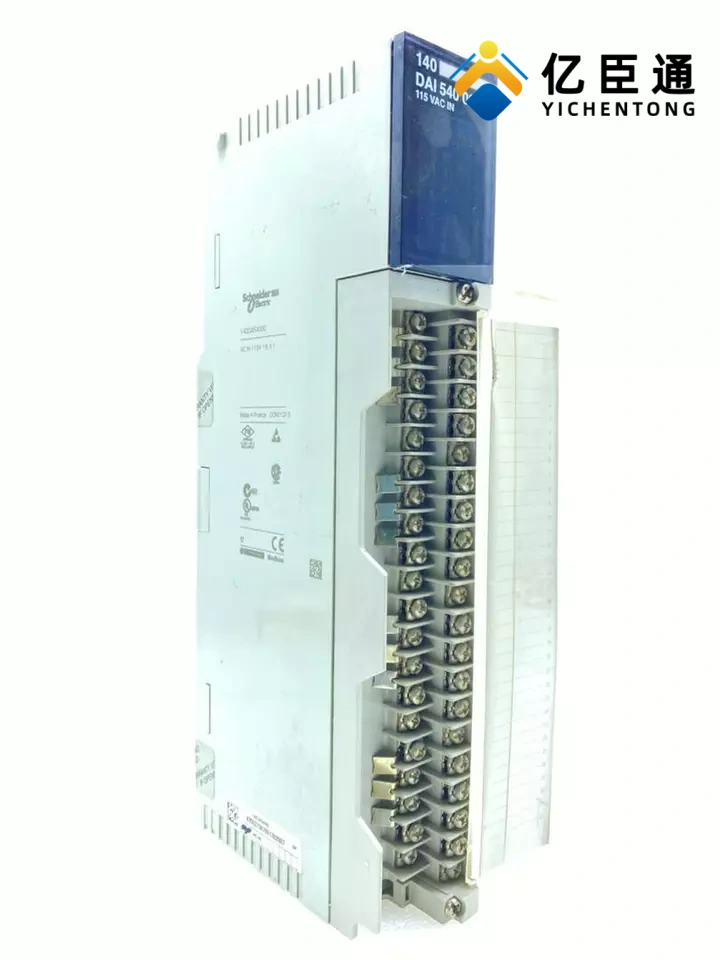

产品介绍

电气参数
输入规格
额定电压：115 V AC
电压范围：90–132 V AC
频率：47–63 Hz
导通阈值（逻辑 1）：
57–63 Hz：79–132 V AC
47–53 Hz：85–132 V AC
关断阈值（逻辑 0）：0–20 V AC（全频段）
输入电流：
57–63 Hz：≤11.1 mA / 通道
47–53 Hz：≤13.2 mA / 通道
输入阻抗：
57–63 Hz：12000 Ω（容性）
47–53 Hz：14400 Ω（容性）
漏电流：最大 2.1 mA
极限输入：
连续：132 V AC
10s：156 V AC
1 周期：200 V AC
响应时间：
0→1：0.75–4.9 ms（按工频周期）
1→0：7.3–12.3 ms
隔离耐压：
通道间：1780 Vrms / 1 min
通道与背板：1780 Vrms / 1 min
三、物理与环境
连接：40 针螺钉端子块
安装：Quantum 机架，占 1 个槽位
LED 指示：
16 个绿色：通道状态
1 个绿色：总线 Active
1 个红色：故障 F
工作温度：0–60 ℃
存储温度：-40–85 ℃
湿度：≤95% RH（无凝露）
海拔：≤5000 m
EMC：静电 4 kV（接触）/8 kV（空气）；电磁场 10 V/m（80–2000 MHz）
四、功能与应用
核心功能：采集 115V AC 现场开关、传感器、继电器触点信号；独立隔离提升抗干扰与安全性，适合高压工业环境。
适用场景：制造业、电厂、化工、冶金等 115V AC 信号采集场景；强干扰工业环境。
兼容：Modicon Quantum PLC 系统，Unity Pro 编程软件。
