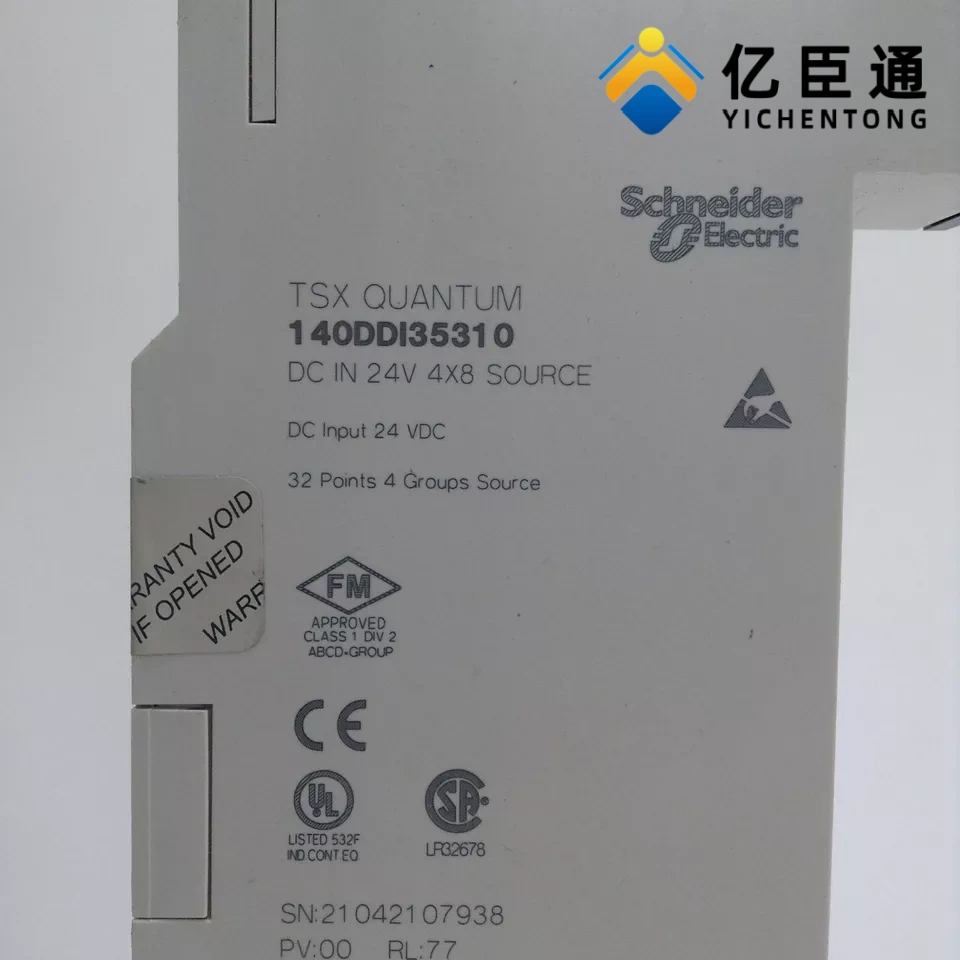

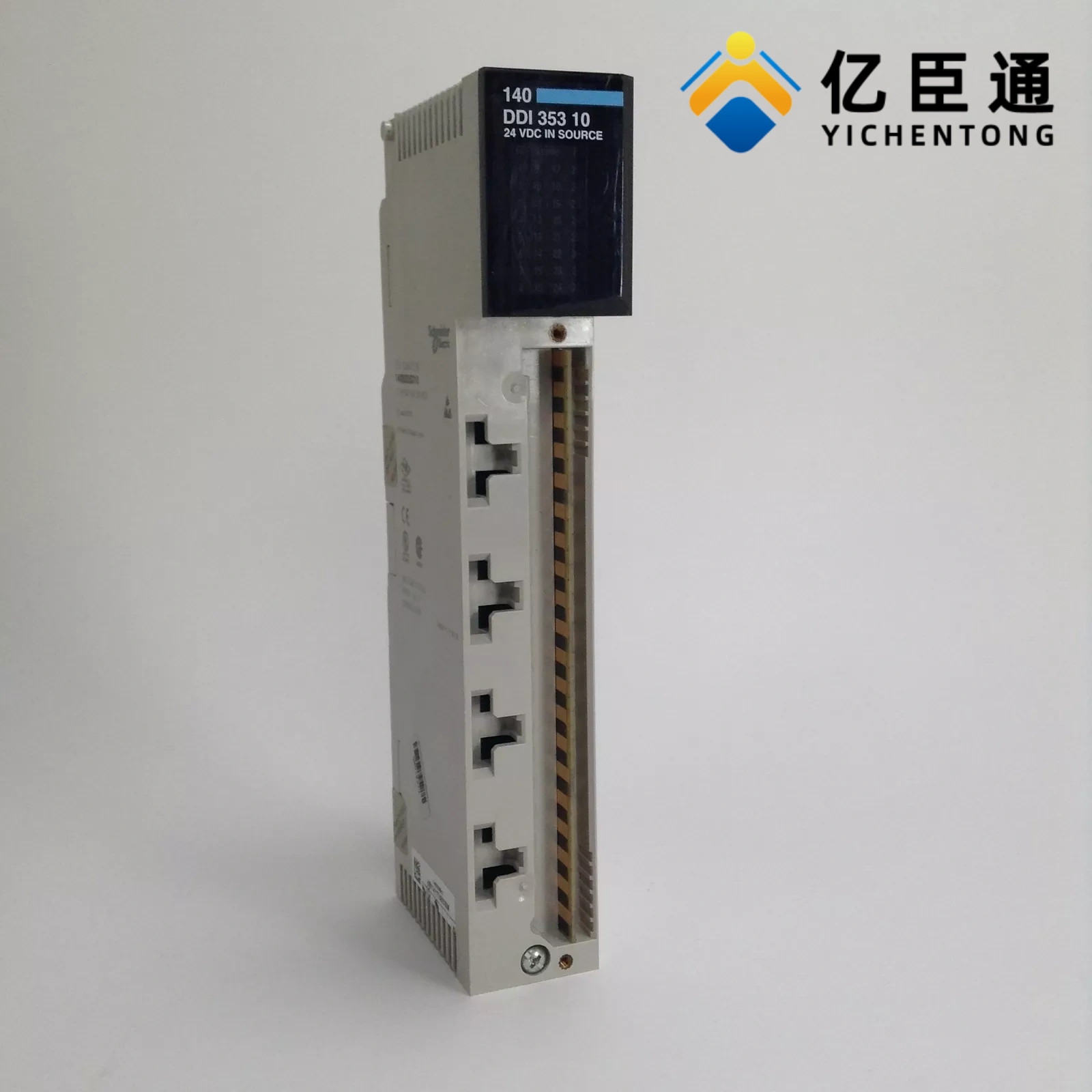

产品介绍

电气参数
表格
参数    规格
输入通道    32 点，4 组 × 8 通道，每组独立公共端
输入类型    24V DC 源型（Source）
额定电压    24V DC
工作电压    19.2–30V DC
逻辑 1（ON）    -30 ~ -15V DC
逻辑 0（OFF）    -5 ~ 0V DC
输入电流    典型 7mA / 通道 @24V，≥2.5mA 保证导通
输入阻抗    2400Ω
响应时间    ≤1ms
硬件滤波    约 2ms
隔离耐压    通道 - 总线：1780Vrms/1min；组间：500Vrms/1min
背板供电    5V@330mA
功耗    ≈1.5W
状态指示    32 路绿色 LED 通道状态
三、机械与环境
工作温度：0～60℃
存储温度：-40～85℃
湿度：5%～95% RH（无凝露）
认证：UL 508、CSA C22.2、CE
接线：可拆卸端子，线径 0.5–2.5mm²
四、关键特性
源型专用：负逻辑，只接 NPN 传感器，不兼容 PNP
分组隔离：4×8 分组，组间电气隔离，抗干扰强
高速响应：≤1ms，适合快速信号采集
宽压稳定：19.2–30V DC，适应现场电压波动
状态直观：每通道 LED，便于调试与排障
五、与 140DDI35300 关键区别
表格
型号    类型    逻辑    适配传感器
140DDI35300    漏型（Sink）    高有效    PNP
140DDI35310    源型（Source）    低有效    NPN
六、典型应用
自动化产线、机床、物流设备
冶金、化工、电力离散信号采集
所有需NPN 传感器接入的工业场景
