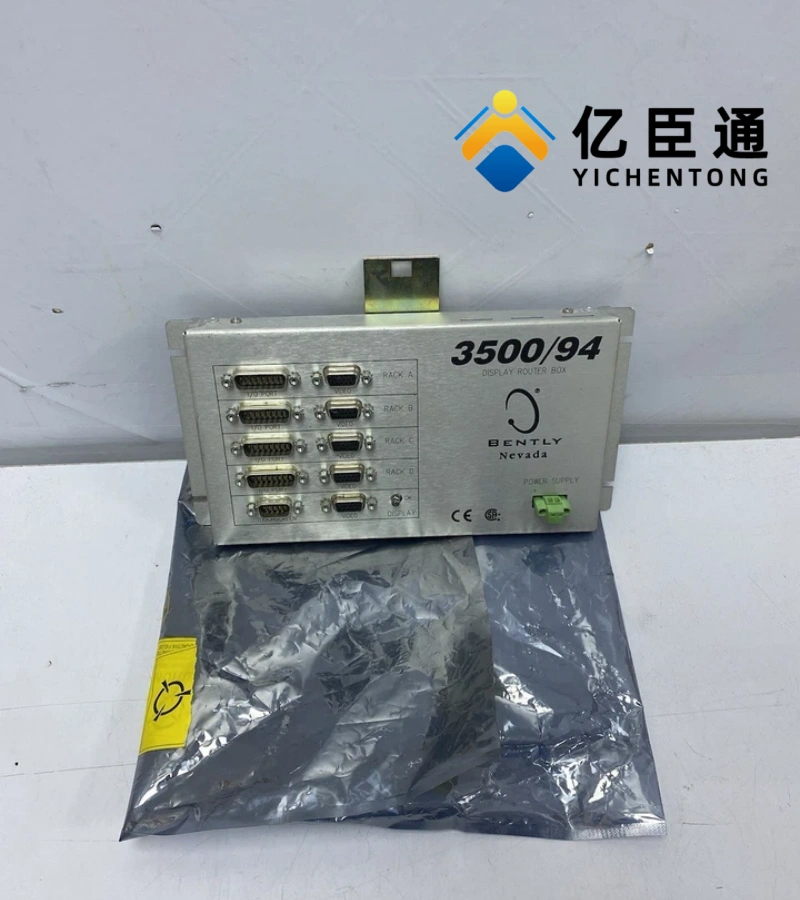

产品介绍

技术参数
电源要求    +24 VDC ± 6%（22.5 至 25.5 VDC），也可在 12 Vdc 至 24 Vdc 范围内工作
功耗    最大4.7 瓦，工作电流 < 500 mA，浪涌电流：2.62 A @ 24 V（< 500 µs）
工作温度    0°C 至 60°C（32°F 至 140°F），低于 0°C 时需加热外壳
存储温度    -40°C 至 85°C（-40°F 至 185°F）
湿度范围    95% RH，非冷凝状态
防护等级    IP65（防尘防水）
危险区域认证    Class I, Division 2，Groups A, B, C and D；ATEX/IECEx 认证

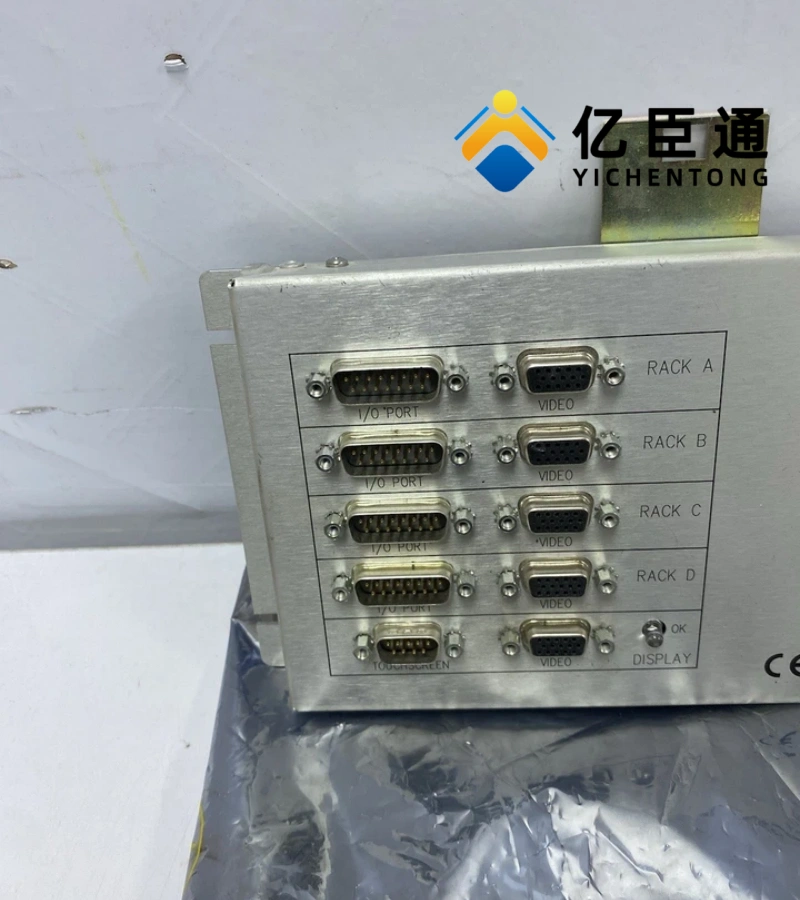

输入接口    VGA 输入 ×4（视频图像）、RS232 输入 ×4（触摸屏控制数据）
输出接口    VGA 输出 ×1（视频图像）、RS232 输出 ×1（触摸屏控制数据）、OK 状态 LED 指示灯
通信协议    支持标准 VGA 视频信号和 RS232 触摸屏控制信号
尺寸    标准工业封装，适合面板安装或 19 英寸机架安装
重量    约 0.8 kg（1.76 lbs）
兼容性    仅与 3500/94M VGA 显示系统兼容，不兼容 3500/94 标准显示模块
三、核心功能特点
1. 多机架集中监控能力
可连接最多 4 个独立的 3500 机架，通过单一 VGA 显示器集中查看所有机架数据
配备机架选择按钮，按钮颜色会变化以指示连接的任何机架是否处于 "Not OK" 或 "Alarm" 状态
所有报警和 OK 状态持续显示在 VGA 显示器的右上角，确保关键状态信息不会被忽略
2. 灵活的信号路由与切换
支持 VGA 视频信号和 RS232 触摸屏控制数据的双向传输，确保触摸控制命令能准确发送到选定的机架
切换操作简便，通过触摸屏界面即可完成不同机架数据的快速切换
保留 3500/94M 显示系统的所有原有功能，包括 9 个自定义屏幕、系统事件列表、报警事件列表等
3. 工业级可靠性设计
IP65 防护等级，适合恶劣工业环境安装
Class I, Division 2 危险区域认证，可用于石油化工等易燃易爆环境
坚固耐用的工业级外壳，抗振动、抗电磁干扰
低功耗设计，最大功耗仅 4.7 瓦，减少散热需求
4. 简便的安装与配置
采用即插即用设计，无需复杂的软件配置
配备专用线缆组件（149710 系列），提供 10 ft（3.05 m）和 20 ft（6.1 m）两种长度选择
支持面板安装或 19 英寸 EIA 机架安装，适配不同安装场景
四、应用领域
该显示路由器盒广泛应用于需要集中监控多台旋转机械的工业领域，特别是：
电力行业：发电厂中多台汽轮机、发电机、给水泵等设备的集中状态监测
石油天然气：炼油厂、天然气处理厂中多套压缩机组、泵组的集中监控
化工行业：大型化工厂中多个反应釜、离心机等关键设备的状态监测
钢铁行业：钢铁厂中多台轧机、风机、电机的振动和状态监测
造纸行业：纸机生产线中多个辊系、传动系统的集中监控
其他重工业：任何需要同时监测多台旋转机械并希望通过单一显示器集中查看数据的应用场景
