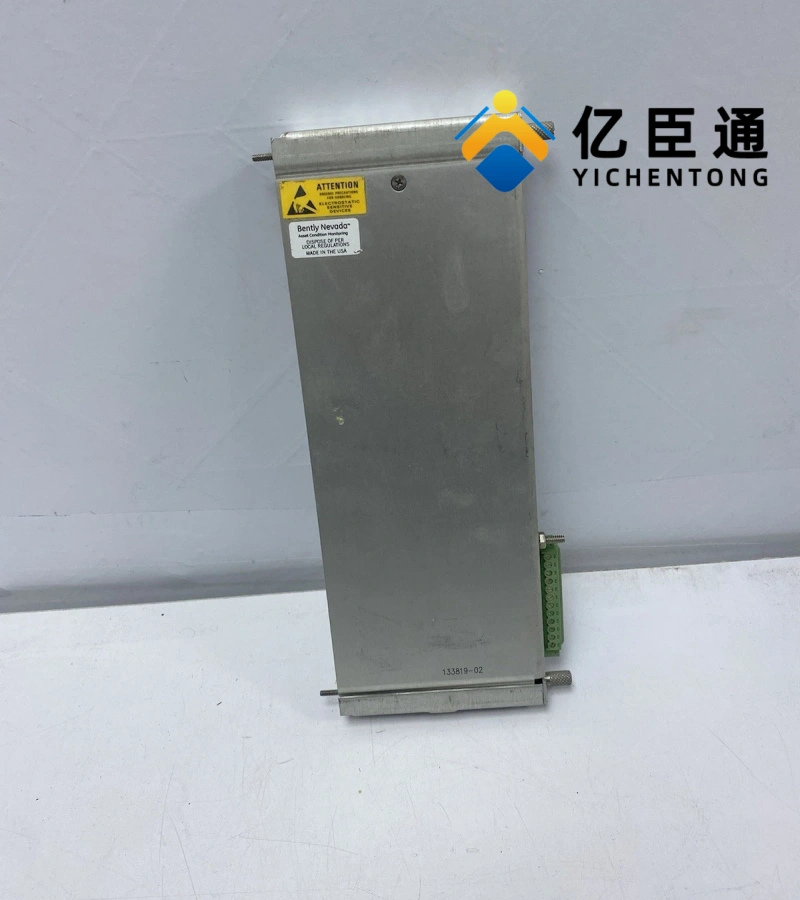

产品介绍

技术规格
核心电气参数
参数    规格
适用模块:    3500/77M 气缸压力监测模块
连接方式:    内部端子连接 (区别于 143737-01 的外部端子)
通道数:    支持 4 通道压力传感器系统
信号类型:    兼容 Bently Nevada 标准压力传感器信号 (0-5V/0-10V 等)
输入阻抗: 50kΩ
供电: 由 3500/77M 模块提供 (+23.0±0.8Vdc，每通道 24.5mA 限流)
功耗: 低功耗 (7.8W，传感器满负载时)
信号精度: 满量程 ±0.5%(25°C)；±1.0%(-30°C 至 + 65°C)
频率响应: 0-5.5kHz
物理与环境参数
尺寸 (高 × 宽 × 深): 241.3mm×24.4mm×99.1mm (9.50in×0.96in×3.90in)
重量: 约 0.20kg (0.44lb)
安装位置: 必须安装在 3500 框架内，位于 3500/77M 模块后方
工作温度: -30°C 至 + 65°C (-22°F 至 + 150°F)
存储温度: -40°C 至 + 85°C (-40°F 至 + 185°F)
湿度: 95%(非冷凝)
防护等级: IP20 (防固体异物侵入)
连接器规格
主连接器: 欧洲标准 8 针连接器 (00580434)
辅助连接器: 欧洲标准 3 针连接器 (00580441)
传感器连接: 通过内部端子排直接连接，无需额外电缆
核心特性
1. 内部端子连接设计
无需外部电缆: 直接在框架内部连接传感器和监测模块，减少布线复杂性
紧凑设计: 节省机柜空间，适合空间受限的工业环境
便于维护: 无需拆卸外部线路即可进行模块更换
2. 与 3500/77M 模块完美匹配
即插即用: 与 3500/77M 电气特性完全匹配，无需额外配置
热插拔支持: 系统运行时可安全更换，不影响监测功能
信号完整性: 确保高精度压力测量，满足压缩机状态监测需求
3. 多参数监测支持
每通道可提供 8 种测量参数 (PPL 值):
排气压力 (Discharge Pressure)
吸气压力 (Suction Pressure)
最大压力 (Maximum Pressure)
最小压力 (Minimum Pressure)
压缩比 (Compression Ratio)
峰值杆压缩 (Peak Rod Compression)
峰值杆拉伸 (Peak Rod Tension)
杆反转度 (Degree of Rod Reversal)
系统集成信息
典型系统配置
plaintext
3500/05框架 + 3500/15电源模块 + 3500/20框架接口 + 3500/77M气缸压力监测模块 + 143729-01内部端子I/O模块 + 压力传感器系统
与外部设备连接
传感器连接: 直接通过内部端子排连接 Bently Nevada 认证压力传感器 (如 165855 系列)
模块连接: 通过 8 针和 3 针欧洲标准连接器与 3500/77M 模块背面连接
信号输出: 提供缓冲传感器输出 (前面板同轴连接器)，用于测试或额外监测
配置与维护要点
配置方式: 通过 3500 Rack Configuration 软件对 3500/77M 模块进行参数设置，143729-01 无需单独配置
校准: 与 3500/77M 模块同步校准，建议周期 12-24 个月
故障排查: 通过 3500/77M 模块的 LED 指示灯 (OK、TX/RX、Bypass) 判断工作状态
