产品介绍

技术规格
核心电气参数
参数    规格
适用框架:    3500 系列标准框架 (3500/15 电源 + 3500/20 接口)
通道数:    4 通道独立监测 (通道成对编程)
输入类型:    地震传感器 (速度 / 加速度计) 信号
输入阻抗:    加速度输入: 10 kΩ
速度输入: >1 MΩ
供电:    由框架提供 24V DC (功耗: 7.7W)
测量功能 (每对通道):    可同时执行以下两种功能: 1) 脉冲加速度
2) 加速度 2
3) 往复速度
4) 低频往复速度
测量精度:    典型: ±0.33% 满量程
最大: ±1% 满量程 (不含滤波器)
物理与环境参数
尺寸 (高 × 宽 × 深): 241.3 mm × 24.4 mm × 241.8 mm (9.50"× 0.96" × 9.52")
重量: 0.91 kg (2.0 lb)
安装方式: 插入 3500 框架前插槽，需配套 I/O 模块 (后插槽)
工作温度: -30°C 至 + 65°C
存储温度: -40°C 至 + 85°C
湿度: 5%~95% (非冷凝)
核心特性
1. 多模式测量能力
脉冲加速度: 检测压缩机的冲击振动 (如气阀故障)
加速度 2: 监测振动烈度
往复速度: 测量十字头线性运动速度
低频往复速度: 检测低转速工况下的振动特性
报警功能: 每通道可设置两级报警 (警告 / 危险)，精度达设定值的 0.13%
2. 信号调理与滤波
多种滤波器配置 (高通、低通、积分)，可根据压缩机工况定制
频率响应范围广 (0.01 Hz~30 kHz)，适应不同监测需求
支持用户自定义报警延迟 (警告：1~60 秒；危险：0.1~60 秒)
3. 与 3500 系统集成
通过框架背板与 3500 通信总线连接，支持热插拔
可与其他 3500 模块 (位移、压力监测等) 混合安装，构建完整保护系统
提供4-20 mA 输出和缓冲输出，便于连接 DCS/PLC 或记录仪
系统集成信息
典型系统配置
plaintext

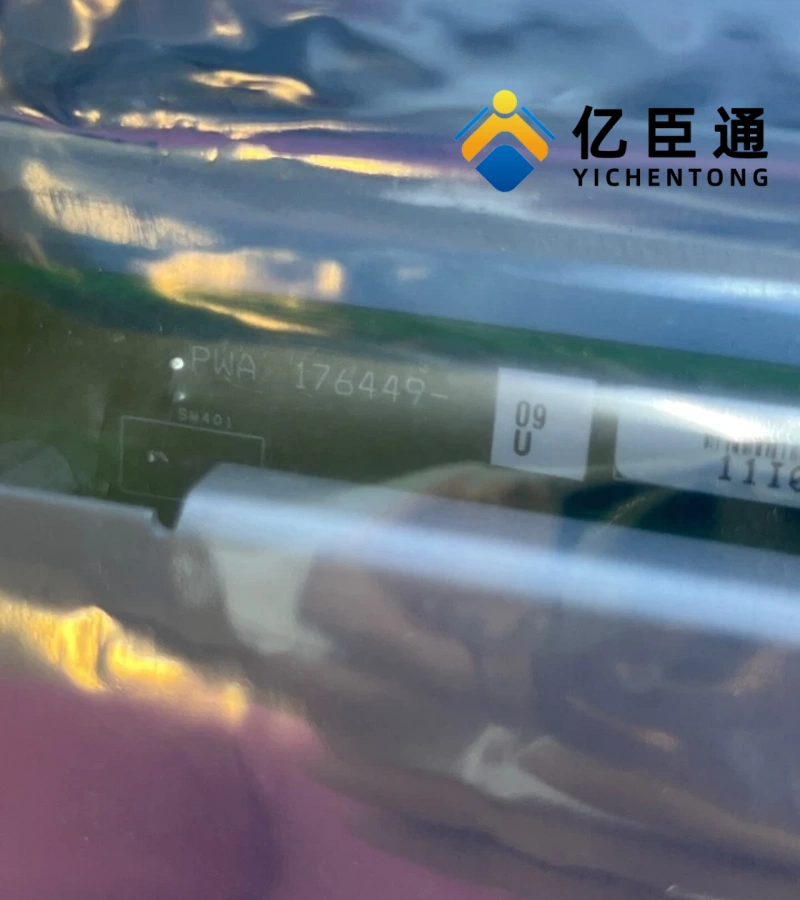

3500/15电源模块 + 3500/20框架接口 + 176449-09主模块 + I/O模块(143729/143737系列) + 地震传感器 + 3500/92通信网关
I/O 模块选型
内部端子型: 143729-01 (节省空间，适合紧凑型安装)
外部端子型: 143737-01 (便于维护，适合频繁检修场景)
危险区域型: 143729-02/143737-02 (带防爆隔离，适合 ATEX/IECEx 区域)
与外部设备连接
传感器连接: 通过 I/O 模块端子排接入地震传感器 (如 330500 系列)
信号输出: 4-20 mA 模拟信号 (负载≤600Ω)，可连接 DCS/PLC 系统
通信: 支持 System 1、Modbus TCP/RTU 协议，通过 3500/92 网关实现远程监控
配置与维护要点
配置工具: 使用3500 Rack Configuration 软件通过框架通信模块设置参数
支持在线修改配置，无需停机
校准周期: 建议每 12-24 个月校准一次，确保测量精度
状态指示: 前面板 LED 显示 OK、TX/RX (通信)、Bypass (旁路) 状态
