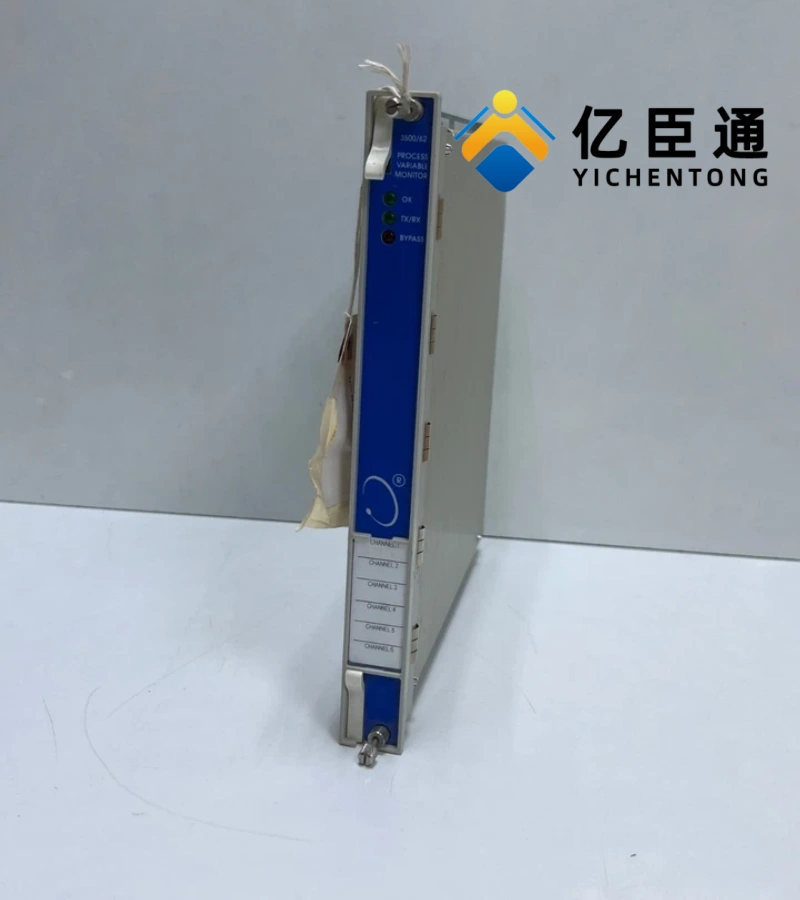

产品介绍

技术规格
电气参数
工作电压: 24 VDC (±10%)
功耗: 7.0 W (典型值)
输入类型: 隔离型 4-20 mA 电流信号
输入阻抗: 50 Ω (每通道)
隔离特性: 500 VDC 隔离 (通道与系统间)
输出信号:
模拟输出: 0-12 VDC (负载电阻 0-600Ω)
继电器输出: 2 路 SPDT (5A/250VAC)，可配置为报警输出
记录仪输出: 6 路独立输出 (0-12V)，可连接至数据记录设备
通信：通过 3500/92 通信网关支持 Modbus RTU/TCP
测量参数
通道数: 6 个独立过程变量监测通道
测量精度: ±0.33% 满量程 (典型)，最大 ±1%
分辨率: 0.1% 满量程
响应时间: <1 秒 (确保实时监控)
报警设置:
两级报警 (警告 / 危险)，每通道独立配置
警告延迟: 1-60 秒 (可调)
危险延迟: 0.5-60 秒 (可调)
环境参数
工作温度: -30°C 至 + 65°C (使用内部 / 外部端接 I/O 模块)
存储温度: -40°C 至 + 85°C
湿度: 5%-95% (非冷凝)
防护等级: IP54 (机柜内安装)
物理规格
尺寸: 241.3 mm × 24.4 mm × 241.8 mm (9.50" × 0.96" × 9.52")
重量: 0.82 kg (1.8 lbs)
安装方式: 插入式安装于 3500 系列标准机架
占用空间: 1 个前插槽 (监测模块) 和 1 个后插槽 (I/O 模块)
核心特性
1. 多通道并行监测与灵活配置
6 通道并行监测，可同时监控多个关键过程参数
每个通道独立配置测量范围和报警阈值
通过3500 Rack Configuration 软件轻松设置参数，无需硬件调整
支持工程单位显示 (如 kPa、m³/h、°C 等)，便于操作人员理解
2. 电气隔离与安全特性
500V 隔离设计，保护系统免受现场设备故障影响
报警输出与系统电气隔离，提高可靠性
故障安全设计，确保模块失效时输出安全状态
支持危险区域应用 (可选 ATEX/IECEx 认证)
3. 系统集成与数据管理
提供记录仪输出 (每通道独立)，便于长期数据记录和分析
兼容TMR (三重模块化冗余) 配置，提高关键设备可靠性
支持与 DCS/PLC 系统无缝集成，实现全厂监控
典型应用
1. 旋转机械设备辅助参数监控
燃气 / 蒸汽轮机: 润滑油压力、冷却水流速、排气温度监测
压缩机 / 泵: 入口压力、出口流量、轴承温度监控
发电机: 冷却系统压力、氢气纯度、绕组温度监测
2. 工业过程自动化监控
石油 / 天然气: 井口压力、管道流量、储罐液位监控
化工行业: 反应器压力、流量、温度控制参数监测
电力行业: 变压器油温、SF6 气体压力、冷却水流量监测
水处理: 液位、pH 值、流量监控
3. 机械设备状态综合监测系统
与 3500 系列振动、位移、速度监测模块配合，构建完整机械保护系统
特别适合透平机械、压缩机、泵组等大型旋转设备的全面监控
