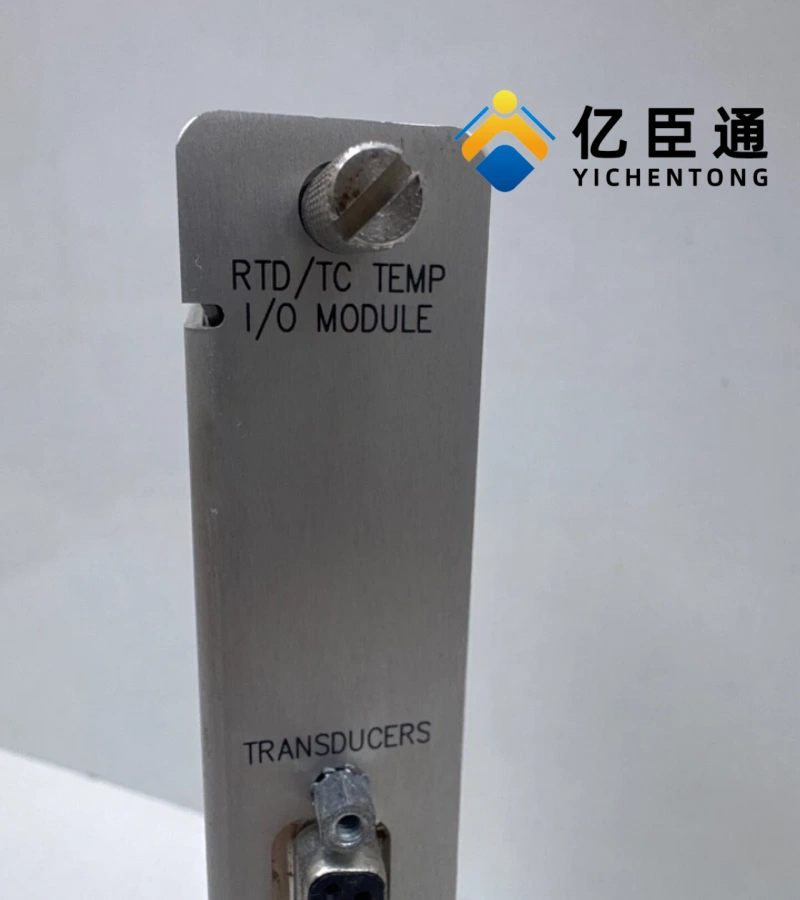

产品介绍

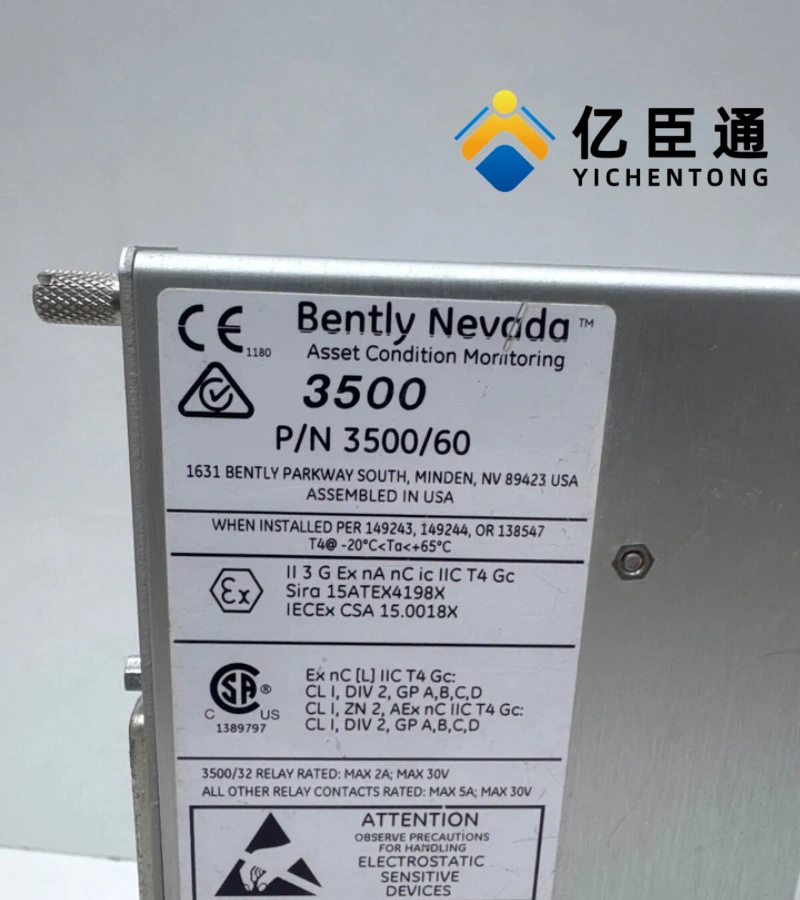

技术规格
电气参数
工作电压: 24 VDC (±10%)
功耗: 7 W (标准型)
输入阻抗: >10 MΩ (每根引线)
RTD 激励电流: 925 ±15 μA @ 25°C
输出信号:
模拟输出: 0-12 VDC (负载电阻 0-600Ω)
继电器输出: 2 路 SPDT (5A/250VAC)，可配置为报警输出
通信：通过 3500/92 通信网关支持 Modbus RTU
测量参数
通道数: 6 个独立温度监测通道
输入类型与范围:
传感器类型    支持型号    测量范围
RTD    Pt100 (α=0.00385)    -200°C 至 + 850°C
Pt100 (α=0.00392)    -200°C 至 + 700°C
Ni120    -80°C 至 + 260°C
Cu10    -100°C 至 + 260°C
热电偶    Type E    -100°C 至 + 1000°C
Type J    -18°C 至 + 760°C
Type K    -18°C 至 + 1370°C
Type T    -160°C 至 + 400°C
精度: ±3°C (25°C 基准点)，全温区精度 ±5°C
分辨率: 1°C 或 1°F
响应时间: <1 秒 (确保实时监控)
环境参数
工作温度: -40°C 至 + 85°C
存储温度: -40°C 至 + 85°C
湿度: 5%-95% (非冷凝)
防护等级: IP54 (机柜内安装)
物理规格
尺寸: 241.3 mm × 24.4 mm × 241.8 mm (9.50" × 0.96" × 9.52")
重量: 0.91 kg (2.0 lbs)
安装方式: 插入式安装于 3500 系列标准机架
特点: 外部端接设计，便于线缆连接和维护
核心特性
1. 多通道监测与灵活配置
6 通道并行监测，可同时监控多个关键温度点
每个通道独立配置为 RTD 或热电偶，支持混合输入
通过3500 Rack Configuration 软件轻松设置参数
2. 高精度测量与报警功能
高分辨率测量确保微小温度变化被及时捕捉
双通道报警设置 (警告 / 危险)，可独立配置阈值和延迟
报警延迟可编程 (警告：1-60 秒；危险：0.5-60 秒)，减少误触发
3. 系统集成优势
完全兼容3500 系列机械保护系统，可与振动、位移等监测模块混合安装
支持TMR (三重模块化冗余) 配置(需三个模块相邻安装)，提高关键设备可靠性
通过 3500 通信模块无缝集成至 DCS/PLC 系统
4. 诊断与状态指示
内置自诊断功能，可检测模块故障并提供状态指示
前面板 LED 显示: OK (运行正常)、TX/RX (通信状态)、Bypass (旁路状态)
故障安全设计，确保模块失效时输出安全状态
典型应用
1. 旋转机械设备监测
燃气 / 蒸汽轮机: 轴承温度、壳体温度、排气温度监测
压缩机 / 泵: 轴承温度、电机绕组温度、润滑油温度监控
发电机: 定子温度、转子温度和冷却系统温度监测
2. 工业过程监控
石油 / 天然气: 管道温度、压力容器温度、井口设备监控
电力行业: 变压器温度、开关设备温度、涡轮机监控
化工行业: 反应器温度、热交换器温度、工艺管线监控
3. 其他应用
大型电机和驱动设备保护
工业烤箱和热处理设备温度控制
任何需要精密温度监控的关键设备系统
